Привод поворотный дистанционный ручной ERH22-M8 для NM8N-250 EN (R) CHINT 269670

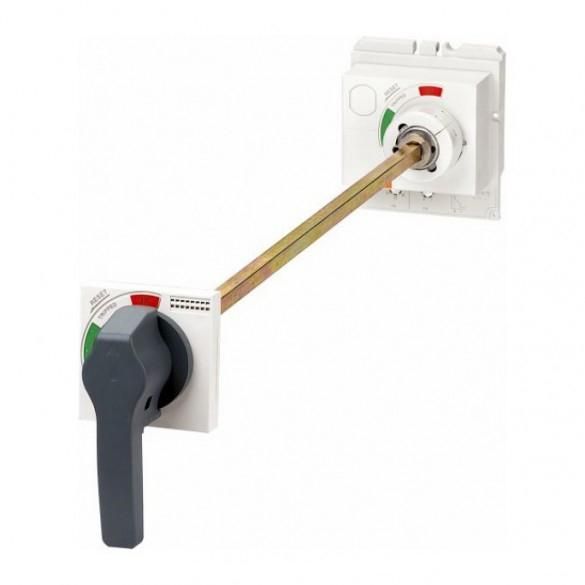

Привод ручной дистанционный поворотный ERH22-M8 для NM8N-250 EN (R) от CHINT предназначен для удалённого управления выключателями серии NM8N-A через механический поворотный механизм. Устройство позволяет оператору переключать положение контактов из безопасного расстояния, не открывая щит или корпус оборудования.

Назначение и область применения

ERH22-M8 используется для дистанционного ручного управления автоматическими выключателями NM8N-250 EN (R). Он устанавливается на переднюю панель шкафа или стенда и соединяется с выключателем через тросик или вал. Подходит для ситуаций, где требуется частый доступ к управлению, но нельзя или опасно подходить непосредственно к аппарату - например, на производственных линиях, в электроустановках с высокой степенью защиты IP, в помещениях с повышенными требованиями безопасности.

Технические характеристики

• Тип привода: поворотный, ручной
• Совместим с выключателями серии: NM8N-250 EN (R)
• Выходной интерфейс: M8 разъём (для подключения к механизму выключателя)
• Максимальный угол поворота: соответствует ходу исходного рычага NM8N (обычно 90°)
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)

Совместимость и монтаж

ERH22-M8 совместим только с выключателями NM8N-250 EN (R) от CHINT. Для установки необходимо:

• Убедиться, что выключатель установлен в шкафу с доступом к лицевой панели
• Закрепить привод на фланце или специальном креплении рядом с выключателем
• Подсоединить выходной вал M8 к внутреннему приводному механизму выключателя
• Не допускать перегрузки или жесткого заклинивания - это может повредить зубчатую передачу внутри привода

Работает только с оригинальным механизмом NM8N. Совместимость с другими сериями (например, NM8L или сторонними брендами) не гарантируется.

Безопасность и стандарты

ERH22-M8 соответствует базовым требованиям безопасности для устройств управления низковольтного оборудования. Прямые сертификаты (IEC/EN 60947) не указаны, так как это компонент, а не самостоятельное коммутационное устройство. Его применение должно соответствовать нормам для сборочных систем (IEC 61439).

Преимущества

• Исключает необходимость физического доступа к выключателю - снижает риск поражения током
• Увеличивает скорость реакции при аварийных ситуациях за счёт удобного расположения
• Механизм не требует питания - работает полностью механически, надёжно даже при отключении сети
• Простая замена: при необходимости можно заменить только привод, не трогая сам выключатель

Ограничения применения

• Не предназначено для работы во влажных средах - IP40 не обеспечивает защиту от брызг и пыли
• Не подходит для частых циклов более 1000 в час - возможна быстрая износостойкость механических элементов
• Не применяется с выключателями других типов - даже если они имеют аналогичную мощность
• Не рекомендуется использовать в условиях сильной вибрации без дополнительной фиксации

Примеры использования

• Управление главным выключателем на станке с ЧПУ - оператор нажимает кнопку на пульте, а не добирается до щита
• Аварийная остановка конвейера - привод установлен на внешней стене зоны обслуживания
• Электроустановка в пищевой промышленности - чтобы минимизировать контакт с оборудованием, не нарушая гигиенические нормы

Практические советы

• Перед монтажом проверьте свободный ход вала - он должен двигаться плавно, без усилия
• При использовании в шкафах с плотной компоновкой - учтите габариты привода: он занимает место около 60×60 мм
• Не используйте удлинители или адаптеры между M8 и выключателем - это нарушает точность передачи движения
• При замене старого привода - сохраняйте ориентацию вращения: поворот “вперёд” должен соответствовать положению “вкл.” на выключателе
• Обязательно пометьте положение “вкл./выкл.” на корпусе привода - это предотвратит ошибки при работе в темноте или с ограниченной видимостью
