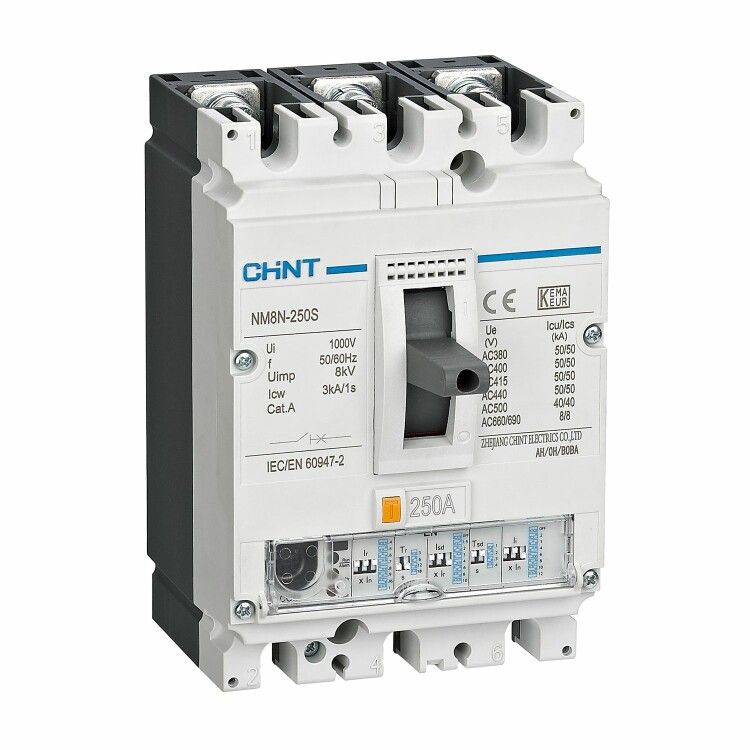

Выключатель автоматический NM8N-250S EN 3P 32А 50кА с электр. расцепителем (R) | 271331 CHINT

Автоматический выключатель NM8N-250S EN с электронным расцепителем (R) от CHINT - трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется точная настройка порогов срабатывания и высокая отключающая способность - до 50 кА.

Назначение и область применения

Выключатель NM8N-250S EN используется для защиты линий переменного тока с напряжением до 690 В и постоянного тока до 1000 В. Обеспечивает надёжную работу в условиях частых пусков оборудования, таких как насосы, компрессоры, конвейеры и станки. Применяется в распределительных устройствах промышленных зданий, энергообъектах и на участках с повышенными требованиями к селективности защиты.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Отключающая способность: 50 кА - способен безопасно прервать максимальный ток короткого замыкания в сетях с высокой мощностью
• Количество полюсов: 3
• Тип корпуса: литый, герметичный, без доступа к внутренним элементам
• Диапазон настройки защиты от перегрузки: 12,8–32 А - позволяет гибко адаптировать порог срабатывания под нагрузку
• Диапазон регулировки защиты от КЗ: 64–384 А - настраивается кратно номинальному току (от 2x до 12x)
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли
• Частота: 50/60 Гц

Совместимость и монтаж

Выключатель NM8N-250S EN устанавливается на DIN-рейку шириной 35 мм. Возможна вертикальная и горизонтальная ориентация. Разрешено подключение силовых проводов как сверху, так и снизу корпуса - удобно при сложной маршрутизации кабелей. Для подключения используются болтовые зажимы с моментом затяжки, соответствующим нормам производителя. Электронный расцепитель требует внешнего питания - он работает от сети, поэтому не сработает при полном отключении питания.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2. Конструкция выполнена из самозатухающего материала, предотвращающего распространение пламени. Наличие электронного расцепителя обеспечивает точное и быстрое отключение при аварийных режимах, снижая риск повреждения оборудования.

Преимущества

• Электронный расцепитель даёт возможность точно настроить пороги срабатывания по перегрузке и КЗ - важнее механических аналогов
• Высокая отключающая способность (50 кА) делает его подходящим для крупных промышленных объектов
• Гибкая настройка диапазона защиты позволяет использовать один тип автомата для различных нагрузок
• Поддержка нижнего подключения упрощает сборку шкафов с ограниченным пространством
• Литой корпус исключает доступ к токоведущим частям - повышает безопасность при обслуживании

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP40 не защищает от брызг и пыли
• Электронный расцепитель требует наличия рабочего напряжения в цепи; при полном отключении питания защита временно недоступна
• Не подходит для частых операций включения/выключения - рассчитан на редкие пуски, а не на коммутацию нагрузки
• Нельзя использовать в системах с напряжением выше 690 В переменного тока

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями
• Распределительный щит на заводе с конвейерной линией
• Щитовая на объекте с насосными станциями
• Установка в распределительных пунктах, где нужна селективная координация с другими автоматами

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки диапазону настройки (12,8–32 А): если нагрузка меньше 12,8 А - выбирайте другой автомат
• При настройке защиты от КЗ используйте минимальный множитель 2×Iн (64 А) для обычных нагрузок, 6–12× - для двигателей с высоким пусковым током
• Обязательно соблюдайте момент затяжки контактов - указан в документации CHINT, чтобы избежать нагрева
• Для систем с возможностью потери питания (например, при отключении основного источника) предусмотрите резервное питание для электронного расцепителя, если требуется сохранение защиты
• Монтаж снизу - экономит место, но требует правильной организации кабельного ввода и фиксации жил
