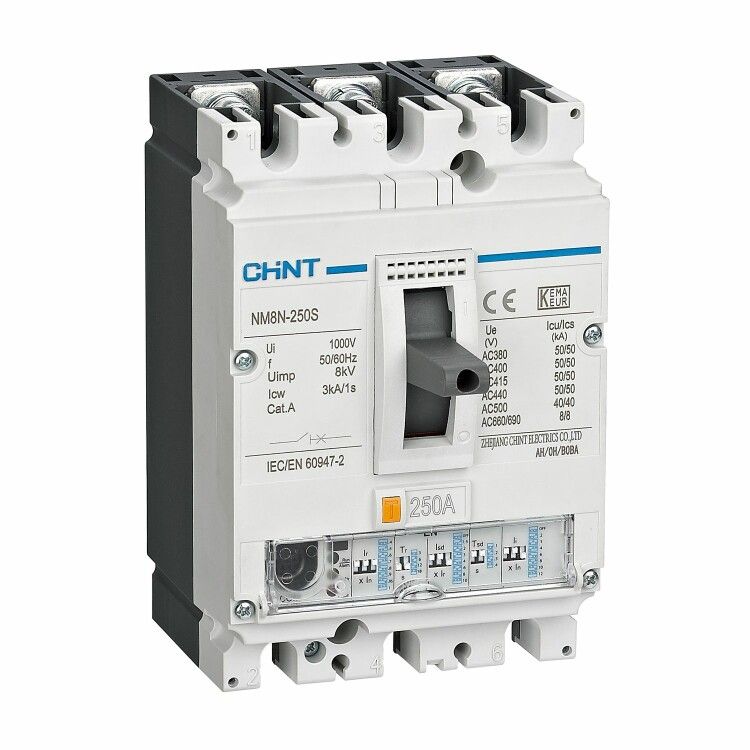

Выключатель автоматический NM8N-250Q EN 3P 32А 70кА с электр. расцепителем (R) | 271341 CHINT

Автоматический выключатель NM8N-250Q EN с электронным расцепителем (R) от CHINT - трёхполюсное устройство в литом корпусе для защиты сетей переменного и постоянного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется точная настройка защитных параметров.

Назначение и область применения

Этот автоматический выключатель используется для защиты электрических цепей от перегрузок, коротких замыканий и внезапного снижения напряжения. Применяется в промышленных системах: на станках, конвейерах, в распределительных щитах, узлах управления насосами и компрессорами. Особенно эффективен там, где требуется частый пуск оборудования - например, при работе электродвигателей с высокими пусковыми токами. Устройство поддерживает работу как в сетях переменного тока (до 690 В, 50/60 Гц), так и в цепях постоянного тока (до 1000 В).

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 690 В (переменный ток), 1000 В (постоянный ток)
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ даже в мощных распределительных системах
• Количество полюсов: 3
• Тип корпуса: литой, герметичный, без доступа к внутренним элементам
• Диапазон настройки защиты от перегрузки: 12,8–32 А - можно точно адаптировать под нагрузку, избегая ложных срабатываний
• Диапазон регулировки защиты от короткого замыкания: 64–384 А - позволяет задать порог срабатывания в зависимости от характера сети
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах

Совместимость и монтаж

Установка возможна в любом положении: вертикальном, горизонтальном, а также с подключением силовых проводов снизу корпуса - удобно для компактной сборки шкафов. Выключатель совместим со стандартными DIN-рейками шириной 35 мм. Электронный расцепитель требует внешнего питания - он работает от самой сети, которую защищает, поэтому не нуждается в отдельном блоке питания. Для обслуживания и настройки используются кнопки и индикаторы на лицевой панели - доступ к настройкам открыт без вскрытия корпуса.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие электронного расцепителя гарантирует более точную и быструю реакцию на аварийные режимы по сравнению с тепловыми аналогами. Конструкция исключает возможность случайного контакта с токоведущими частями благодаря литому корпусу и отсутствию открываемых крышек.

Преимущества

• Электронный расцепитель обеспечивает гибкую настройку двухступенчатой защиты - по перегрузке и по КЗ - что повышает надёжность и снижает риск ложных отключений
• Широкий диапазон регулировки позволяет использовать один тип автомата для различных нагрузок, уменьшая количество запасных частей на складе
• Высокая отключающая способность (70 кА) делает его подходящим для крупных промышленных объектов с мощными источниками питания
• Подключение снизу упрощает маршрутизацию кабелей и экономит место в шкафу

Ограничения применения

• Степень защиты IP40 не допускает использование во влажных, пыльных или наружных условиях - только внутри закрытых щитов
• Не подходит для защиты цепей с очень частыми пусками (более 10–15 раз в час) без учёта термической нагрузки на контакты
• Электронный расцепитель зависит от наличия напряжения в защищаемой цепи - при полном отключении питания он временно не может контролировать состояние линии
• Настройка требует базового понимания параметров тока - некорректная настройка может привести к недостаточной защите или частым отключениям

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими двигателями мощностью до 15 кВт
• Распределительный щит станочного парка с частыми пусками насосов и компрессоров
• Линия питания системы кондиционирования на заводе с высокими пусковыми токами
• Щитовая в здании с собственным преобразователем частоты - где важна точная настройка токовой защиты

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки диапазону настройки (12,8–32 А). Не используйте для нагрузок выше 32 А - это вызовет перегрев и выход из строя.
• При настройке защиты от КЗ ориентируйтесь на максимальный ток короткого замыкания в вашей сети - выбирайте значение ближе к верхнему пределу (например, 384 А), если сеть имеет малое сопротивление.
• Для удобства обслуживания оставьте свободный доступ к передней панели - настройки выполняются без демонтажа устройства.
• Учитывайте посадочные размеры: автомат рассчитан на стандартную DIN-рейку, но проверьте наличие достаточного места вокруг для теплоотвода - особенно при плотной группировке аппаратов.
• Модель NM8N-250Q EN от CHINT - часть серийной линейки NM8N. Если вам нужны другие номиналы (например, 63 А или 100 А), они доступны в той же серии с тем же типом расцепителя.
