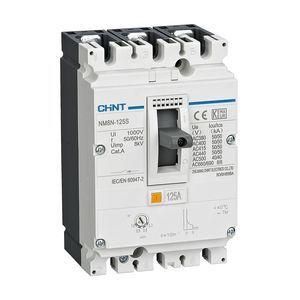

Выключатель автоматический NM8N-125S TM 3P 32А 50кА с рег. термомаг. расцепителем (R) | 271584 CHINT

Автоматический выключатель NM8N-125S TM с регулируемым термомагнитным расцепителем (R) от CHINT - трёхполюсное устройство в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется точная настройка порогов срабатывания и высокая отключающая способность - 50 кА.

Назначение и область применения

Этот автоматический выключатель используется для защиты электрических сетей и оборудования от повреждений, вызванных перегрузками, короткими замыканиями и внезапными скачками тока. Применяется в промышленных распределительных устройствах, на участках с электродвигателями, конвейерами, насосами и другим оборудованием, требующим надёжной и настраиваемой защиты. Учитывая возможность нечастых пусков двигателей, он подходит для систем с импульсными нагрузками.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 32 А
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 690 В переменного тока, до 1000 В постоянного тока
• Диапазон настройки защиты от перегрузки: 22,4–32 А - можно задать порог срабатывания в этом интервале под конкретную нагрузку
• Диапазон регулировки срабатывания при коротком замыкании: 320 А - фиксированный порог мгновенного отключения при достижении этого значения
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Тип корпуса: литый, прочный, герметичный, рассчитанный на жёсткие условия эксплуатации

Совместимость и монтаж

Установка возможна как вертикально, так и горизонтально. Разрешено подключение силовых проводов как сверху, так и снизу корпуса - удобно при компактном расположении в шкафу. Выключатель совместим со стандартными DIN-рейками шириной 35 мм. Для подключения используйте кабели сечением, соответствующим номинальному току 32 А (обычно 4–6 мм2 медный). Обязательно соблюдайте момент затяжки контактов согласно руководству производителя - избыточное усилие может повредить контактные группы.

Безопасность и стандарты

Изделие соответствует международным требованиям к автоматическим выключателям в литом корпусе. Произведено в соответствии с IEC 60947-2. Наличие регулируемого термомагнитного расцепителя позволяет точно адаптировать защиту под реальные условия эксплуатации, снижая риск ложных срабатываний.

Преимущества

• Регулируемый порог защиты от перегрузки - можно настроить под фактическую нагрузку, а не использовать фиксированное значение
• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже в условиях мощных КЗ на вводе
• Гибкий монтаж - подключение снизу упрощает организацию кабельных трасс
• Литой корпус - повышенная механическая прочность и долговечность в агрессивной среде
• Поддержка как переменного, так и постоянного тока - универсальность для различных типов систем

Ограничения применения

• Не предназначена для установки во влажных помещениях или на улице - степень защиты IP40 не предохраняет от брызг и пыли
• Фиксированный порог срабатывания при КЗ - 320 А нельзя изменить, что ограничивает гибкость в некоторых специализированных схемах
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительный УЗО
• Не рекомендован для частых пусков двигателей - может привести к преждевременному износу контактов

Примеры использования

• Защита главного ввода в промышленном щите с несколькими двигателями
• Щит управления конвейерной линией с нагрузкой около 30 А
• Распределительный пункт на заводе с напряжением 400 В переменного тока
• Цепи питания сварочных аппаратов с импульсными нагрузками

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - настройка должна находиться в пределах 22,4–32 А, но не превышать максимальную рабочую нагрузку цепи
• При использовании с двигателями убедитесь, что пусковые токи не превышают 320 А - иначе автомат будет срабатывать при каждом запуске
• Для обслуживания и диагностики используйте только отвертки с изолированными ручками - внутренние части под напряжением
• Маркировка на корпусе указывает на модель NM8N-125S TM R и артикул 271584 - сохраняйте её при заказе запасных частей
• Не применяйте этот автомат вместо УЗО - для защиты людей от поражения током нужен отдельный дифавтомат или комбинированная схема
