Выключатель автоматический NXM-63H/3P 32A 50кА (R) | 205894 CHINT

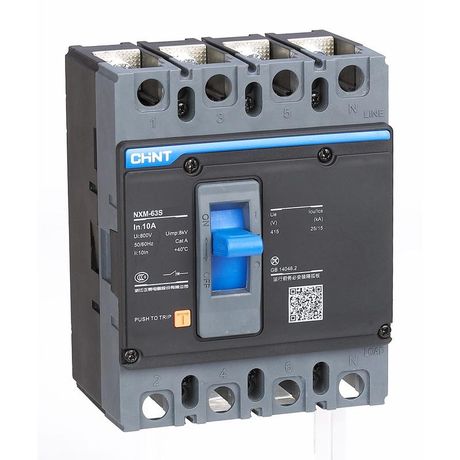

Автоматический выключатель NXM-63H (R) от CHINT - трёхполюсное устройство на 32 А с отключающей способностью 50 кА, предназначенное для защиты электрических цепей в распределительных щитах. Его компактная встроенная конструкция и высокая коммутационная мощность делают его надёжным решением для промышленных объектов.

Назначение и область применения

Автоматический выключатель NXM-63H (R) защищает электрические сети от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Подходит для установки в промышленных щитах, где требуется надёжная защита силовых цепей с высокой токовой нагрузкой - например, на производствах, в логистических комплексах, на насосных станциях.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность Icu: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Количество полюсов: 3 - управление тремя фазами одновременно;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение переменного тока;
• Диапазон регулировки тока КЗ: 384 А - порог срабатывания мгновенного расцепления при коротком замыкании установлен на уровне 12×Iн (32 × 12 = 384);
• Степень защиты IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм, но не защищён от воды и пыли;
• Моторный привод: да - возможность удалённого включения/выключения через внешний электропривод;
• Конструктивное исполнение: встроенное - монтаж осуществляется на DIN-рейку внутри шкафа.

Совместимость и монтаж

NXM-63H (R) совместим со стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в закрытых щитах с достаточным воздушным зазором вокруг устройства. Для работы с моторным приводом необходимо подключение управляющего сигнала 24–230 В переменного или постоянного тока - привод не входит в комплект и приобретается отдельно. Обязательно соблюдать посадочные габариты: устройство имеет фиксированный шаг крепления, соответствующий сериям NXM(S).

Безопасность и стандарты

Автоматический выключатель NXM-63H (R) соответствует международному стандарту IEC 60947-2. Конструкция выполнена из самозагасающегося термопластичного материала, обеспечивающего устойчивость к возгоранию. Наличие моторного привода позволяет минимизировать контакт оператора с токоведущими частями при обслуживании.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с большими потенциальными токами КЗ;
• Интегрированный моторный привод - удобен для автоматизации и дистанционного управления;
• Литой корпус - прочность и долговечность даже при механических воздействиях;
• Чёткая регулировка тока КЗ - предотвращает ложные срабатывания при пуске двигателей;
• Совместимость с серией NXM(S) - легко заменяется аналогами из того же семейства.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 исключает использование во влажной среде, на улице или в пыльных помещениях без дополнительной оболочки;
• Не поддерживает функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО;
• Максимальное напряжение 690 В - нельзя использовать в системах выше этого значения, включая некоторые HV-сети;
• Требуется наличие свободного места в щите для теплоотвода - плотная компоновка может вызвать перегрев при длительной работе на пределе тока.

Примеры использования

• Защита главного входа в промышленный цех с питанием от трансформатора 690 В;
• Коммутирование питания группы станков с частотными преобразователями - благодаря высокому току КЗ и моторному приводу;
• Элемент АВР в системе бесперебойного энергоснабжения завода;
• Распределительный щит на складском комплексе с большим количеством электромоторов.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - 32 А не следует превышать более чем на 10 % в течение длительного времени;
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и стабильность напряжения;
• Для систем с частыми пусками двигателей (например, компрессоров) учтите, что ток КЗ настроен на 12×Iн - это исключает ложные срабатывания при пусковых токах;
• При замене старого автомата сверьте габариты и тип крепления - NXM-63H (R) совместим с другими моделями серии NXM(S), но не всегда с изделиями других брендов;
• Обязательно используйте пломбы после монтажа - особенно в условиях, где возможен несанкционированный доступ к щиту.
