Контакт сигнальный AL-M1 R для NXM-125(63)/NXMLE-125 (правый) (R) | 201842 CHINT

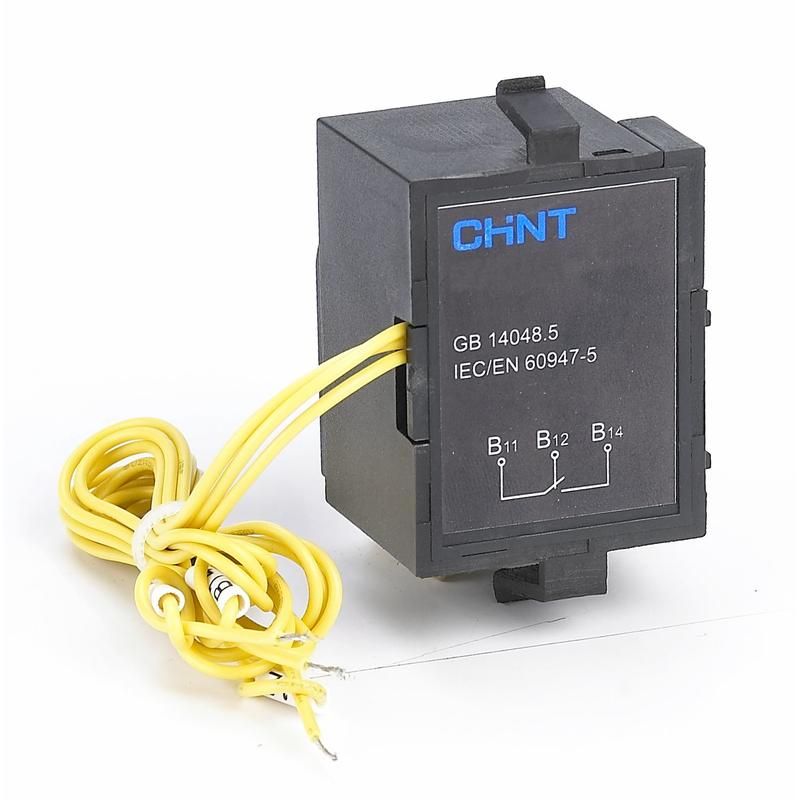

Контакт сигнальный AL-M1 R для NXM-125(63)/NXMLE-125 (правый) от CHINT предназначен для установки на автоматические выключатели серии NXM-125/ NXMLE-125 и передачи сигнала о состоянии аппарата - например, срабатывание или отключение. Артикул 201842 обеспечивает надёжную работу в распределительных щитах промышленного оборудования.

Назначение и область применения

Контакт сигнальный AL-M1 R используется для удалённой индикации состояния автомата: когда выключатель сработает (например, из-за перегрузки или КЗ), контакт замыкает цепь и даёт сигнал на пульт управления, индикатор или PLC. Применяется в системах автоматизации, где важно знать, включен ли аппарат, даже если он установлен за закрытой дверцей шкафа. Подходит для станков, конвейеров, насосных станций и других объектов с требованием контроля состояния питания.

Технические характеристики

• Количество переключающих контактов: 1 - один нормально открытый (НО) контакт, который замыкается при срабатывании автомата;
• Количество нормально замкнутых (НЗ) контактов: 0 - контакт не имеет функции “запирания”;
• Способ монтажа: монтаж сбоку - устанавливается параллельно корпусу выключателя, не занимает место сверху или снизу;
• Тип подключения: винтовое - провода фиксируются зажимами, что исключает необходимость пайки или быстроразъёмных соединений;
• Совместим с моделями: NXM-125, NXM-63, NXMLE-125 (правосторонняя версия);
• Производитель: CHINT - серия NXM(S) Аксессуары.

Совместимость и монтаж

Контакт AL-M1 R совместим только с автоматическими выключателями серии NXM-125(63) и NXMLE-125, имеющими правую сторону для установки аксессуаров. Установка выполняется путём вставки контакта в специальный паз на боковой стенке автомата до щелчка. Монтаж возможен только после отключения питания. Для работы требуется наличие свободного места рядом с выключателем - контакт выступает в сторону, поэтому не рекомендуется использовать в плотно укомплектованных шкафах.

Преимущества

• Унифицированная конструкция - точно соответствует габаритам и креплениям оригинальных выключателей CHINT;
• Надёжное винтовое подключение - минимизирует риск потери связи при вибрациях;
• Не требует внешнего питания - работает как механический переключатель, реагирующий на движение механизма автомата;
• Интегрирован в экосистему NXM - легко заменить или дополнить другими аксессуарами той же серии.

Ограничения применения

• Не поддерживает комбинированные функции - только один НО контакт, нельзя использовать для индикации “выкл.” или двухпозиционного сигнала;
• Работает только с правосторонними моделями NXM/NXMLE-125 - несовместим с левосторонними или старыми сериями;
• Не предназначена для частого ручного переключения - контакт рассчитан на срабатывание только при работе автомата, а не как кнопка;
• Не имеет защиты от внешних воздействий - IP-класс не указан, не следует применять во влажных или запылённых средах без дополнительной защиты шкафа.

Примеры использования

• На промышленном станке: при отключении автомата из-за перегрева, контакт передаёт сигнал на HMI, чтобы оператор узнал причину остановки;
• В распределительном щите: через контакт AL-M1 R подключён индикатор горящего света, показывающий, что питание на участок подано;
• В системе SCADA: контакт подключён к дискретному входу контроллера, позволяя отслеживать состояние автономного потребителя в режиме реального времени.

Практические советы

• Перед установкой проверьте, что ваш автомат - именно правосторонний (NXM-125(63) или NXMLE-125 с пометкой “R”) - иначе контакт не защёлкнется;
• При подключении используйте жилы сечением до 2,5 мм2 - оптимально для винтовых зажимов; более толстые провода могут повредить клеммы;
• Не затягивайте винты слишком сильно - это может деформировать пластиковую часть контакта;
• Если нужна индикация “выключен”, выбирайте другой аксессуар - например, контакт с НЗ-контактом или двойной переключатель;
• Артикул 201842 - это оригинал от CHINT; аналоги могут отличаться по форме и не подходить по посадочным местам.
