Выключатель автоматический NXM-63S/3P 16A 25кА (R) | 205883 CHINT

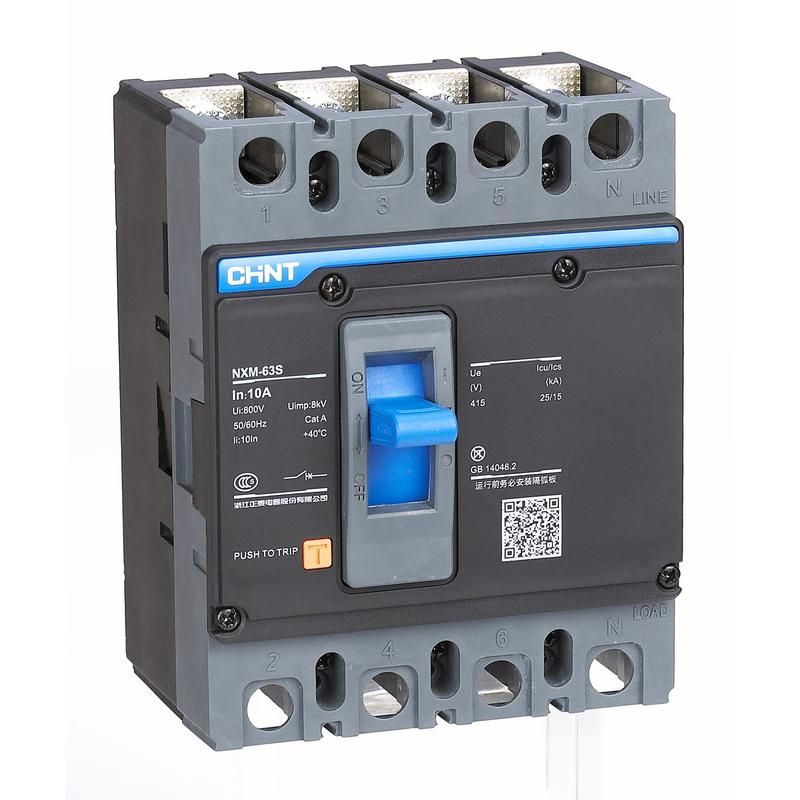

Автоматический выключатель NXM-63S (R) от CHINT - трёхполюсное устройство на 16 А с отключающей способностью 25 кА, предназначенное для защиты электрических цепей в распределительных щитах. Его компактная встроенная конструкция и высокая коммутационная способность делают его надёжным решением для промышленных систем питания.

Назначение и область применения

Автоматический выключатель NXM-63S (R) защищает электрические сети от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Подходит для установки в промышленных объектах, где требуется надёжная защита силовых цепей - например, на заводах, в логистических комплексах, на насосных станциях.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 25 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 690 В - работает в сетях до этой величины, включая промышленные системы 400–690 В переменного тока;
• Диапазон регулировки тока КЗ: 192 А - порог срабатывания мгновенного расцепления установлен на уровне 12×Iн (16 × 12 = 192 А);
• Степень защиты: IP30 - предохраняет от доступа посторонних предметов более 2,5 мм, но не защищена от воды и пыли;
• Конструктивное исполнение: встроенное - предназначено для монтажа внутри шкафов и щитов;
• Моторный привод: да - позволяет управлять выключателем дистанционно через внешний привод (например, для автоматизации АВР).

Совместимость и монтаж

NXM-63S (R) совместим со стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку. Для работы с моторным приводом необходимо дополнительно установить соответствующий модуль (не входит в комплект). Обязательно соблюдайте рекомендованную плотность сборки в щите - не перегружайте место установки другими устройствами. Диапазон рабочих температур: от -5C до +40C. Не устанавливайте рядом с источниками тепла или в местах с повышенной влажностью из-за низкой степени защиты IP30.

Безопасность и стандарты

Автоматический выключатель NXM-63S (R) соответствует международному стандарту IEC/EN 60947-2. Произведён в соответствии с требованиями безопасности для электроустановок до 1000 В переменного тока. Сертифицирован для использования в промышленных условиях.

Преимущества

• Высокая отключающая способность (25 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах;
• Интегрированный моторный привод - позволяет реализовать удалённое управление без доработки щита;
• Литой корпус - повышает механическую прочность и долговечность;
• Чёткая регулировка тока КЗ - минимизирует ложные срабатывания при пуске двигателей;
• Совместимость с серией NXM(S) - легко заменяется аналогичными устройствами при ремонте.

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP30 не обеспечивает защиту от жидкости и пыли;
• Не предназначен для бытового использования - рассчитан исключительно на промышленные нагрузки;
• Требует наличия свободного места вокруг для теплоотвода - нельзя закрывать крышками или изолирующими материалами;
• Моторный привод требует отдельного управления - не является встроенным элементом управления, нуждается в подключении к контроллеру.

Примеры использования

• Защита главного входа в здание через ГРЩ с автоматическим переключением на резервный источник (АВР);
• Подключение частотных преобразователей и мощных электродвигателей на конвейерах;
• Распределение энергии в цехах с высокой вероятностью коротких замыканий - сварочные участки, металлургические линии;
• Централизованное управление группой потребителей через дистанционный привод в системах автоматизации.

Практические советы

• Перед установкой проверьте соответствие номинального тока (16 А) нагрузке - не превышайте этот показатель длительно;
• При использовании моторного привода убедитесь, что система управления передаёт команды в правильном формате (обычно 24 В постоянного тока);
• Для обслуживания используйте только изолированные инструменты - устройство находится под напряжением при работе;
• При замене старого автомата - выбирайте тот же артикул 205883, чтобы сохранить совместимость с существующей конструкцией щита и настройками защиты;
• Не устанавливайте NXM-63S (R) в щиты с высокой запылённостью - даже при наличии вентиляции риск попадания пыли внутрь остаётся.
