Моторный привод MD-M1 D3/A1 для NXM-125(63) DC220В/AC230В (R) | 946922 CHINT

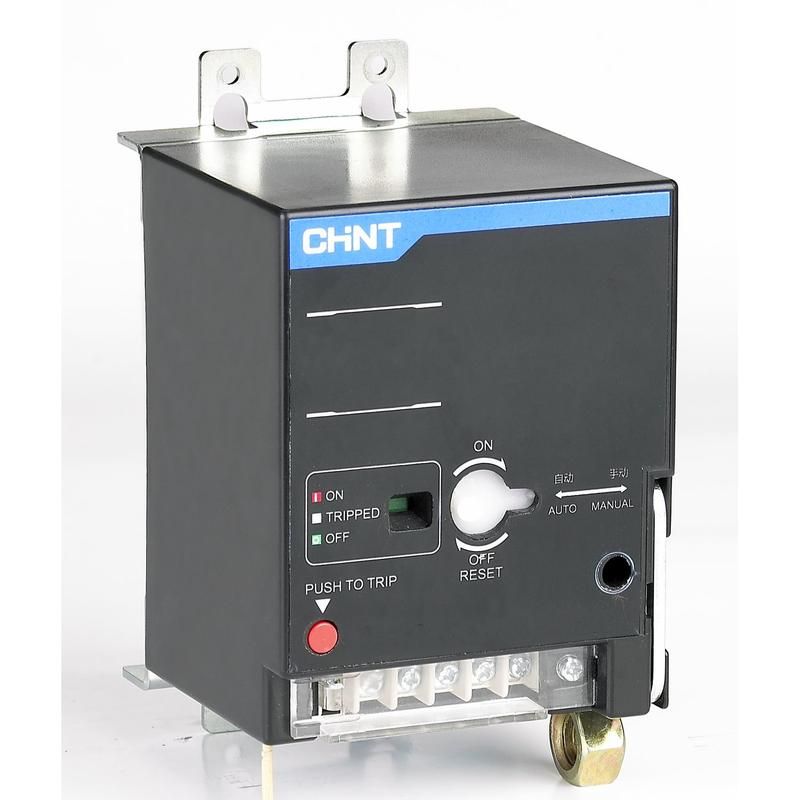

Моторный привод MD-M1 D3/A1 от CHINT предназначен для удалённого управления автоматическим выключателем NXM-125(63) - позволяет включать и отключать цепь через внешний сигнал, что особенно удобно в системах автоматизации. Привод совместим с напряжением 220–230 В переменного или постоянного тока и устанавливается непосредственно на выключатель.

Назначение и область применения

MD-M1 D3/A1 используется для дистанционного управления автоматическими выключателями серии NXM-125(63). Он применяется там, где требуется включение или отключение нагрузки без физического доступа к аппарату - например, в распределительных щитах, на производственных линиях, в системах энергоэффективности или аварийной защиты. Подходит для объектов с централизованной системой управления: заводы, ЖКХ, логистические комплексы, системы освещения.

Технические характеристики

• Тип тока: AC/DC - работает как от переменного (230 В), так и от постоянного (220 В) напряжения;
• Напряжение питания: 220–230 В - обеспечивает стабильную работу в сетях с допустимыми колебаниями;
• Тип привода: моторный - управление осуществляется за счёт встроенного электродвигателя, который механически перемещает рычаг выключателя;
• Совместим с выключателями NXM-125 и NXM-63 - привод рассчитан именно на эти модели, другие не поддерживаются;
• Установка: крепится на переднюю панель выключателя, не требует внутренней модификации аппарата.

Совместимость и монтаж

MD-M1 D3/A1 совместим исключительно с автоматическими выключателями NXM-125 и NXM-63 от CHINT. Установка выполняется вручную: привод плотно фиксируется на корпусе выключателя по специальным направляющим. После установки необходимо проверить соответствие положения рычага - он должен свободно взаимодействовать с механизмом включения/отключения. Кабели питания подключаются к клеммам на боковой стенке привода - полярность не имеет значения благодаря поддержке AC/DC.

Безопасность и стандарты

Привод соответствует требованиям международных норм для устройств управления электрооборудованием. Нет указаний на сертификацию IP, поэтому не предназначен для установки во влажных или запылённых средах без дополнительной защиты. Электрическая изоляция обеспечена в рамках класса II - двойная изоляция, заземление не требуется.

Преимущества

• Поддержка двух типов тока - можно использовать в любых системах, будь то постоянный или переменный ток;
• Не требует сложной настройки - после установки готов к работе;
• Интегрирован в экосистему CHINT NXM - гарантирует надёжное взаимодействие с оригинальными выключателями;
• Работает без перегрева при длительном использовании - оптимизированная теплопередача внутри корпуса.

Ограничения применения

• Не подходит для выключателей других брендов или моделей вне серии NXM-125(63);
• Не имеет защиты от воды и пыли - нельзя устанавливать в открытых шкафах, на улице или в помещениях с высокой влажностью;
• Не предназначен для частого циклического включения/отключения более 10 раз в час - это снижает срок службы двигателя;
• Не обеспечивает сигнализацию состояния - не даёт обратной связи, есть ли ток в цепи или выключатель включен.

Примеры использования

• Автоматическое отключение оборудования при аварии в цеху - привод получает команду от PLC и отключает NXM-125;
• Управление освещением в административном здании - включение света по расписанию через контроллер;
• Энергосбережение: отключение неиспользуемых участков сети ночью;
• Системы резервирования: при отказе основного источника - автоматически переключение на резервный контур через NXM-63 с приводом MD-M1 D3/A1.

Практические советы

• Перед установкой убедитесь, что выключатель NXM-125(63) находится в положении “Выкл” - это предотвращает случайное включение;
• Проверьте посадочные размеры: привод MD-M1 D3/A1 точно соответствует габаритам NXM-125(63), но не подойдёт к другим сериям даже от CHINT;
• Не используйте привод в условиях температур ниже –10 C и выше +55 C - это выведет его из рабочего диапазона;
• При подключении к системе автоматизации учтите, что привод потребляет импульсный ток при старте - выбирайте источник питания с запасом мощности;
• Для долгой работы рекомендуется периодическая проверка механической связи между приводом и рычагом выключателя - возможен естественный люфт со временем.
