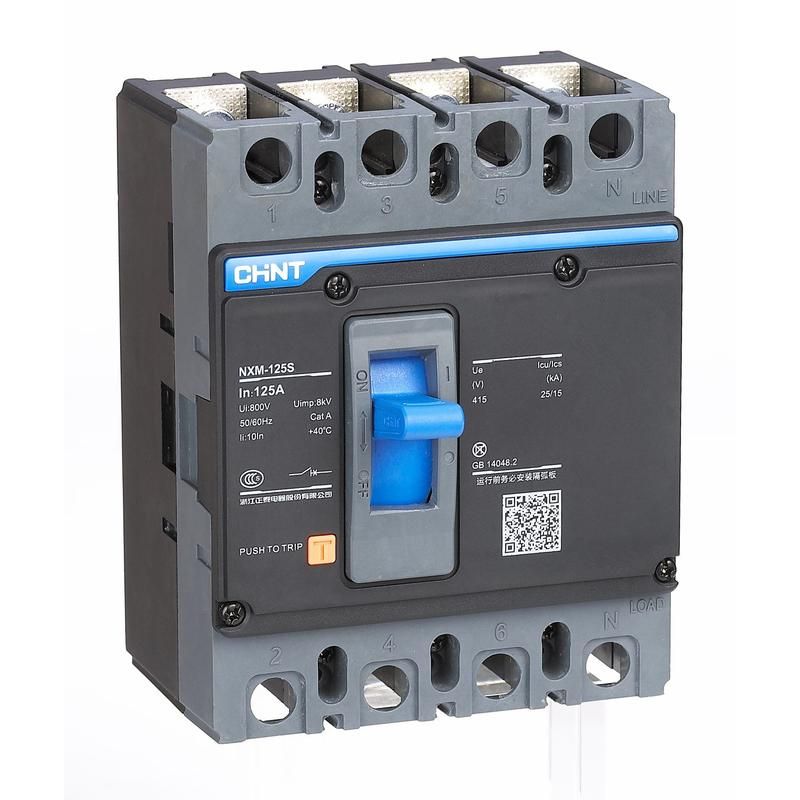

Выключатель автоматический NXM-125S/3Р 100A 25кА (R) | 131362 CHINT

Автоматический выключатель NXM-125S (R) от CHINT - трёхполюсное устройство на 100 А с отключающей способностью 25 кА, предназначенное для надёжной защиты электрических цепей в распределительных щитах. Этот выключатель применяется там, где важна устойчивость к высоким токам короткого замыкания и возможность удалённого управления.

Назначение и область применения

NXM-125S (R) используется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает оборудование от перегрузки, короткого замыкания и пониженного напряжения. Подходит для установки в промышленных объектах, на производствах, в энергообъектах и других местах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Отключающая способность Icu: 25 кА - способность безопасно прервать ток короткого замыкания до 25 тысяч ампер.
• Количество полюсов: 3 - управление тремя фазами одновременно.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в сети переменного тока.
• Тип конструкции: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям.
• Диапазон регулировки тока КЗ: 1200 А - порог срабатывания защиты от короткого замыкания можно настроить в пределах 1200 А (это 12×Iн), что позволяет адаптировать устройство под конкретную нагрузку.
• Моторный привод: да - позволяет дистанционно включать/выключать выключатель через внешний механизм, удобно для автоматизированных систем.
• Указатель расцепления: да - визуально показывает причину отключения (по перегрузке или КЗ).
• Степень защиты IP30 - защита от твердых предметов больше 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

NXM-125S (R) - комплектное устройство, монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы, рассчитанные на провода сечением до 120 мм2. Моторный привод требует отдельного питания 24–240 В AC/DC и подключения к управляющему контроллеру. Перед установкой проверьте соответствие посадочных габаритов и наличие места для моторного привода - он увеличивает глубину сборки щита.

Безопасность и стандарты

Выключатель соответствует международным требованиям к оборудованию класса IEC 60947-2. Литой корпус обеспечивает изоляцию и предотвращает доступ к токоведущим частям при нормальной эксплуатации. Наличие указателя расцепления снижает риск ошибок при диагностике аварийных ситуаций.

Преимущества

• Высокая отключающая способность (25 кА) делает NXM-125S (R) подходящим для мощных сетей с высокими токами КЗ.
• Настройка тока срабатывания КЗ (до 1200 А) позволяет точно согласовать защиту с характеристиками нагрузки.
• Моторный привод обеспечивает дистанционное управление - важно для автоматических систем и удалённого контроля.
• Индикация причины отключения ускоряет поиск неисправности и минимизирует простои.
• Литой корпус гарантирует долговечность даже в условиях повышенной вибрации и запылённости внутри щита.

Ограничения применения

• Степень защиты IP30 исключает использование на открытом воздухе или во влажных помещениях - требуется установка только в закрытых шкафах.
• Не предназначен для работы при температуре ниже -25C или выше +60C - уточняйте условия эксплуатации в документации производителя.
• Моторный привод требует дополнительного источника питания и сложнее в обслуживании - не рекомендуется для простых бытовых или маломощных систем.
• Нельзя использовать как замену контактора - он не предназначен для частого включения/отключения под нагрузкой.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощными двигателями.
• Защита силовой линии на конвейере с частотником и большим пусковым током.
• Участок АВР в системе бесперебойного питания, где нужна дистанционная коммутация.
• Распределительный щит на насосной станции с высокой вероятностью КЗ из-за влаги и перегрева.

Практические советы

• Выбирая NXM-125S (R), убедитесь, что ваша сеть имеет достаточную отключающую способность - 25 кА - чтобы устройство могло сработать при аварии.
• Если используете моторный привод, заранее продумайте схему управления и место для кабелей - они должны быть защищены от механических повреждений.
• Проверьте посадочные размеры перед заказом: хотя выключатель стандартизирован, совмещаемость с другими элементами щита зависит от модели шкафа.
• Не затягивайте контактные зажимы сверх меры - это может повредить изоляцию и вызвать нагрев.
• Периодически осматривайте указатель расцепления: если он часто активируется, значит, есть проблема с нагрузкой или кабелем - не игнорируйте сигнал.
