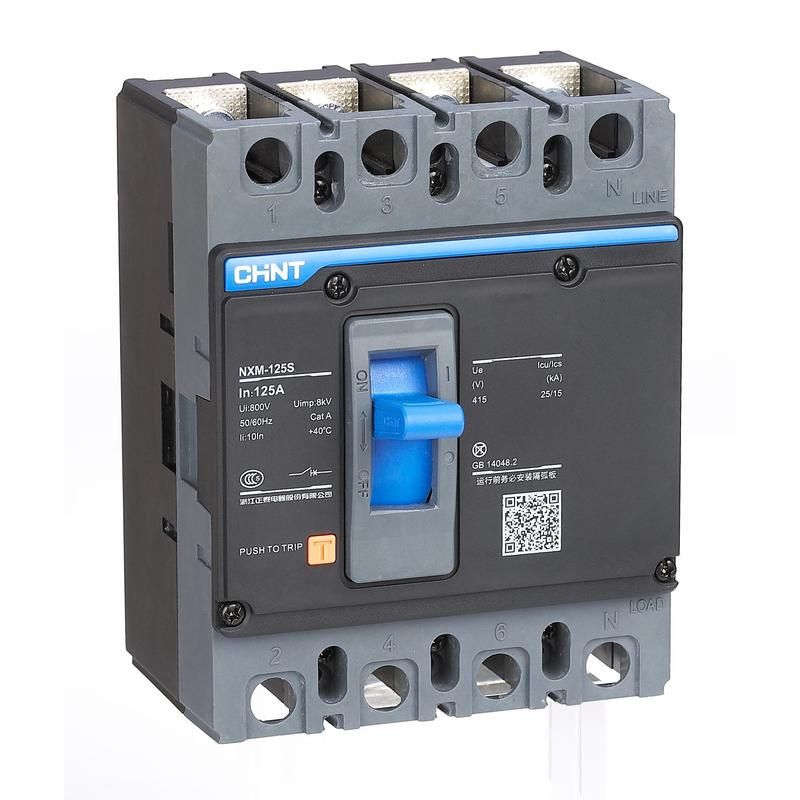

Выключатель автоматический NXM-125S/3Р 40A 25кА (R) | 844301 CHINT

Автоматический выключатель NXM-125S (R) от CHINT - трёхполюсное устройство на 40 А с отключающей способностью 25 кА, предназначенное для надёжной защиты электрических цепей в распределительных щитах. Его компактная конструкция и высокая коммутационная способность делают его популярным решением для промышленных объектов.

Назначение и область применения

Автоматический выключатель NXM-125S (R) защищает электрооборудование от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Подходит для установки в промышленных щитах, на производствах, в энергообъектах и других местах, где требуется надёжная защита силовых цепей.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 690 В - позволяет использовать устройство в сетях до 690 В переменного тока;
• Отключающая способность Icu: 25 кА - способность безопасно прервать ток короткого замыкания до 25 тысяч ампер;
• Количество полюсов: 3 - управление тремя фазами одновременно;
• Тип конструкции: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям;
• Диапазон регулировки тока КЗ: 480 А - порог срабатывания защиты от короткого замыкания можно настроить в пределах 480 А (это 12×Iн);
• Моторный привод: да - возможность удалённого включения/выключения через внешний привод;
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка или КЗ);
• Степень защиты IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды; не предназначено для открытой установки вне щита.

Совместимость и монтаж

Автоматический выключатель NXM-125S (R) монтируется на DIN-рейку шириной 35 мм, совместим со стандартными щитами. Для подключения используются болтовые зажимы - рекомендуется момент затяжки 1,5–2 Нм. Моторный привод подключается отдельно - требует наличия управления 24 В постоянного или 220 В переменного тока. Установка возможна только внутри закрытых распределительных шкафов из-за степени защиты IP30.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2. Конструкция выполнена в соответствии с требованиями безопасности для промышленного оборудования. Отключение при КЗ происходит без выброса дуги за пределы корпуса благодаря литому корпусу.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных систем с большими токами КЗ;
• Настройка тока срабатывания КЗ (до 480 А) - гибкая адаптация под нагрузку конкретного участка сети;
• Моторный привод - позволяет реализовать автоматическое управление без доступа к щиту;
• Указатель расцепления - ускоряет диагностику причины отключения, снижает время простоя;
• Литой корпус - повышает долговечность и исключает попадание сторонних частиц внутрь механизма.

Ограничения применения

• Не применяется во влажных помещениях или на улице - степень защиты IP30 не защищает от влаги;
• Не подходит для бытовых щитов - слишком высокая номинальная мощность и цена;
• Требуется точная настройка тока КЗ - неверная установка может вызывать ложные срабатывания или недостаточную защиту;
• Моторный привод требует дополнительного источника питания и контроллера - не работает автономно.

Примеры использования

• Защита главного входа в промышленный цех через ГРЩ;
• Ввод в АВР системы бесперебойного питания;
• Контроль питания крупного насоса или компрессора с частотником;
• Распределение энергии в цепях с высокими пусковыми токами (например, двигатели 15–30 кВт).

Практические советы

• Перед установкой проверьте соответствие номинала автомата NXM-125S (R) расчетному току нагрузки - не превышайте 40 А длительно;
• При использовании моторного привода убедитесь, что источник питания стабилен и имеет достаточную мощность;
• Для удобства обслуживания используйте указатель расцепления - он покажет, было ли отключение из-за перегрузки или КЗ;
• Не устанавливайте выключатель рядом с источниками тепла - температурные колебания влияют на точность срабатывания термического расцепителя;
• Проверяйте посадочные размеры перед заказом - хотя стандартный, но важно убедиться в совместимости с вашим щитом.
