Расцепитель независимый SHT-M1 A1 L для NXM-125(63)/NXMLE-125 AC230V (левый) (R) | 946996 CHINT

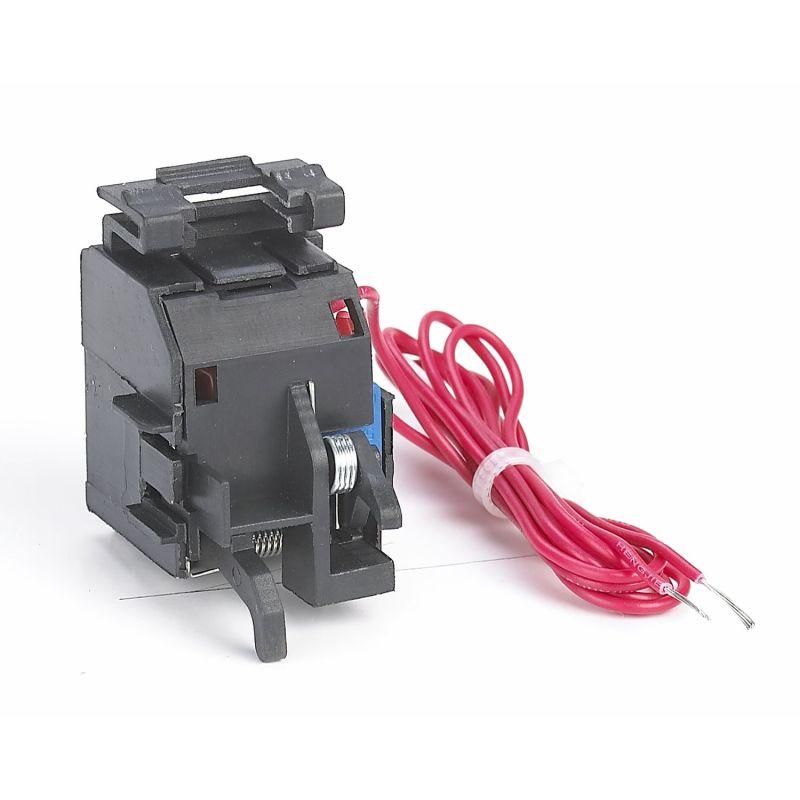

Расцепитель независимый SHT-M1 A1 L для NXM-125(63)/NXMLE-125 AC 230В (левый) (R) от CHINT предназначен для удалённого отключения автоматического выключателя при подаче напряжения на катушку. Устройство устанавливается на модульные автоматы серии NXM(S) и используется в системах управления, где требуется дистанционный сброс нагрузки.

Назначение и область применения

Расцепитель независимый SHT-M1 A1 L для NXM-125(63)/NXMLE-125 AC 230В (левый) (R) работает как исполнительное устройство: при подаче переменного напряжения 230 В на его катушку происходит механическое отключение автомата, даже если он находится во включенном состоянии. Это позволяет реализовать дистанционное управление цепью из пульта, системы безопасности или автоматизированной платформы. Применяется в промышленных щитах, на конвейерах, насосных станциях, системах противопожарной защиты и других объектах, где важно обеспечить быстрое отключение без физического доступа к аппарату.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Количество переключающих контактов: 1 (нормально замкнутый - НЗ, не используется в этом типе расцепителя)
• Количество нормально замкнутых контактов: 0
• Монтаж: совместим с автоматическими выключателями серии NXM-125, NXM-63 и NXMLE-125
• Установка: левосторонняя (для правильного защёлкивания на корпусе аппарата)

Совместимость и монтаж

Расцепитель SHT-M1 A1 L для NXM-125(63)/NXMLE-125 AC 230В (левый) (R) крепится на переднюю часть автоматического выключателя через специальный фиксирующий механизм. Он совместим только с моделями серии NXM(S) и NXMLE-125, имеющими соответствующий посадочный профиль. Для установки необходимо:

• Выключить питание и убедиться, что автомат отключён;
• Снять крышку с боковой стороны аппарата (если есть);
• Защёлкнуть расцепитель до характерного щелчка - он должен плотно прилегать без люфта;
• Подключить провода к клеммам расцепителя: фаза и ноль 230 В AC - полярность не важна.

Не устанавливайте расцепитель на другие серии автоматов - несовместимые формы корпуса не позволят надёжно закрепить устройство.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-2 и IEC/EN 60947-5-1 для комплектующих распределительных устройств. Конструкция исключает самопроизвольное срабатывание при колебаниях напряжения ниже порогового значения. Катушка имеет защитную изоляцию, предотвращающую пробой при кратковременных перегрузках.

Преимущества

• Простая и надёжная механическая связь с автоматом - нет слабых звеньев в передаче усилия.
• Стандартный интерфейс монтажа - легко заменяется аналогичными устройствами других производителей, если они подходят по габаритам.
• Низкий уровень шума при срабатывании - подходит для помещений с повышенными требованиями к комфорту.
• Работает при постоянном напряжении 230 В - не требует импульсного сигнала или контроллера.

Ограничения применения

• Не предназначена для работы при напряжении выше 230 В - возможен выход из строя катушки.
• Не поддерживает функцию возврата в положение “вкл” после срабатывания - автомат остаётся в отключённом состоянии до ручного включения.
• Не совместим с автоматами других серий (например, NXL, C65, S200 и т.п.) - отличаются формой крепления.
• Не используйте в средах с высокой вибрацией без дополнительной фиксации - возможен отрыв от корпуса.

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации.
• Дистанционное отключение станка из операторской панели при аварии.
• Система энергосбережения: отключение освещения или нагревательных элементов по расписанию через реле.
• Аварийная остановка конвейера по сигналу с датчика давления или температуры.

Практические советы

• Проверьте, что ваш автомат - именно NXM-125, NXM-63 или NXMLE-125 - перед покупкой. Модели с другими номерами не подойдут.
• При монтаже следите, чтобы расцепитель был установлен строго слева - правосторонние версии имеют другую форму крепления.
• Не подключайте к этому расцепителю постоянный ток - он рассчитан только на переменный ток 230 В AC.
• Если планируете использовать несколько расцепителей в одном щите - учтите суммарную мощность потребления катушек при расчете источника питания.
• При длительной работе в режиме “включено” (катушка постоянно под напряжением) рекомендуется периодически проверять её нагрев - допустимый температурный режим указан в документации CHINT.
