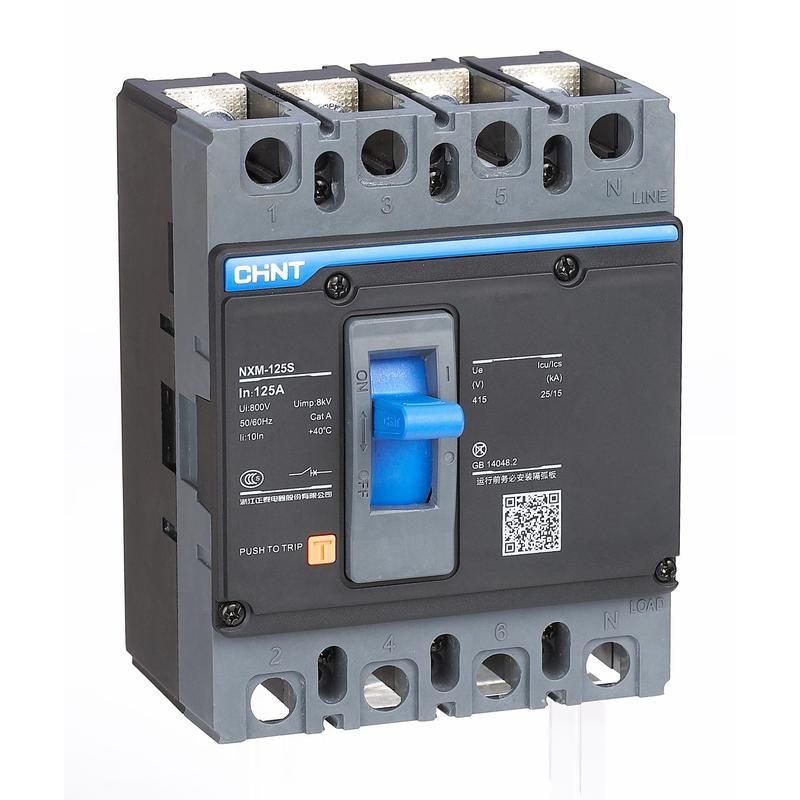

Выключатель автоматический NXM-125S/3Р 80A 25кА (R) | 131361 CHINT

Автоматический выключатель NXM-125S (R) от CHINT - трёхполюсное устройство на 80 А с отключающей способностью 25 кА, предназначенное для надёжной защиты электрических цепей в распределительных щитах. Его компактная конструкция и возможность установки моторного привода делают его удобным решением для систем АВР, ВРУ и ГРЩ.

Назначение и область применения

Автоматический выключатель NXM-125S (R) защищает электрооборудование от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ, где требуется высокая коммутационная надёжность и управление силовой цепью из удалённого пункта.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - работает в сетях до этой величины, включая трёхфазные системы промышленного питания.
• Отключающая способность Icu: 25 кА - способен безопасно отключить цепь при токе короткого замыкания до 25 тысяч ампер.
• Количество полюсов: 3 - контролирует все три фазы одновременно, подходит для трёхфазных нагрузок.
• Диапазон регулировки тока КЗ: 960 А - порог срабатывания по току короткого замыкания можно настроить в пределах от 12×Iн до 14×Iн (для 80 А - от 960 А).
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний управляющий сигнал (например, от ПЛК или системы АВР).
• Указатель расцепления: да - визуально показывает причину отключения (по перегрузке или КЗ).
• Степень защиты IP30 - защищён от доступа пальцами и предметов более 2,5 мм, но не защищён от воды и пыли; требует установки внутри закрытых шкафов.
• Конструкция: выключатель в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям и вибрациям.

Совместимость и монтаж

Автоматический выключатель NXM-125S (R) монтируется на DIN-рейку шириной 35 мм, совместим со стандартными щитами. Для работы с моторным приводом необходимо подключить управляющие провода к клеммам, указанным в руководстве. Подключение силовых кабелей - сверху и снизу, согласно маркировке L1–L3 и T1–T3. Посадочные размеры соответствуют сериям NXM(S), что обеспечивает взаимозаменяемость с аналогичными моделями.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с требованиями безопасности для промышленного оборудования. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных объектов с большими токами КЗ.
• Настройка тока КЗ - позволяет точно адаптировать защиту под конкретную сеть, исключая ложные срабатывания.
• Моторный привод - обеспечивает автоматическое управление без участия персонала, важно для систем АВР.
• Литой корпус - долговечность, устойчивость к влаге и химическим воздействиям внутри шкафа.
• Визуальный индикатор расцепления - ускоряет диагностику и восстановление после аварии.

Ограничения применения

• Степень защиты IP30 - нельзя использовать вне закрытых шкафов, даже в помещениях с повышенной влажностью.
• Не имеет встроенного теплового расцепителя с регулировкой по перегрузке - настройка возможна только по току КЗ.
• Подходит только для трёхфазных цепей - не применяется в однофазных системах.
• Требует наличия свободного места рядом для моторного привода - увеличивает габариты сборки.

Примеры использования

• Вводный автомат в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ.
• Переключающее устройство в системе АВР для резервирования питания насосной станции.
• Защита главного контура конвейера на заводе с частотным преобразователем.
• Распределительный щит ВРУ жилого комплекса с высокой плотностью потребителей.

Практические советы

• При выборе учитывайте посадочную ширину - NXM-125S (R) занимает 3 модуля (54 мм) на DIN-рейке.
• Для моторного привода используйте только рекомендованное напряжение управления (обычно 24 В DC / 230 В AC); проверьте схему подключения перед запуском.
• Не устанавливайте в местах с прямым попаданием влаги, даже если шкаф кажется герметичным - IP30 не гарантирует защиту от брызг.
• Проверяйте соответствие сечения кабелей номинальному току 80 А - минимальное сечение медного провода - 25 мм2.
• При замене старого автомата - убедитесь, что новый NXM-125S (R) имеет такие же параметры отключения и тип крепления.
