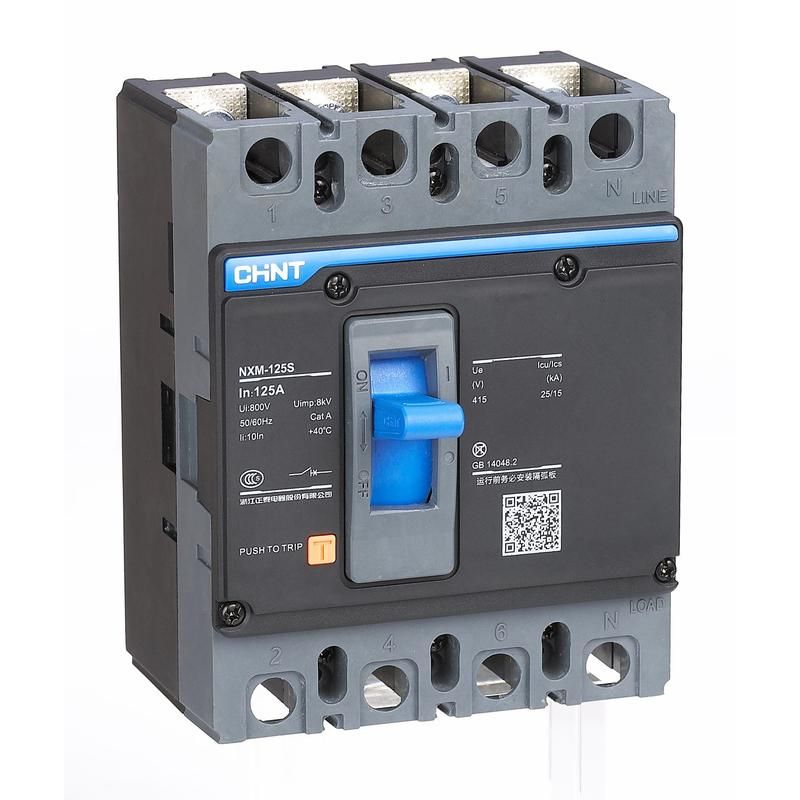

Выключатель автоматический NXM-125S/3Р 32A 25кА (R) | 844300 CHINT

Автоматический выключатель NXM-125S (R) от CHINT - трёхполюсное устройство на 32 А с отключающей способностью 25 кА, предназначенное для надёжной защиты электрических цепей в распределительных щитах. Его компактная конструкция и наличие моторного привода делают его удобным решением для систем АВР и автоматизированных объектов.

Назначение и область применения

Автоматический выключатель NXM-125S (R) применяется в вводно-распределительных устройствах - таких как АВР, ВРУ и ГРЩ. Он защищает электрооборудование от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Подходит для установки в промышленных и коммерческих объектах, где требуется высокая надёжность и возможность удалённого управления.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность: 25 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать.
• Количество полюсов: 3 - управление тремя фазами одновременно.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока.
• Диапазон регулировки тока КЗ: 384 А - порог срабатывания мгновенного расцепителя можно настроить до этого значения для точной адаптации под нагрузку.
• Тип конструкции: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям.
• Конструктивное исполнение: комплектное устройство в корпусе - готов к установке без дополнительных элементов.
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний сигнал.
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка, КЗ или ручное отключение).
• Степень защиты IP30 - защита от твёрдых предметов более 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

Автоматический выключатель NXM-125S (R) монтируется на DIN-рейку шириной 35 мм, совместим со стандартными щитами. Для работы с моторным приводом требуются внешние управляющие цепи 24–230 В переменного или постоянного тока. Подключение силовых кабелей осуществляется сверху и снизу - зажимы рассчитаны на медные жилы сечением до 50 мм2. Установка возможна только в вертикальном положении. Монтаж в условиях повышенной влажности или открытых помещениях запрещён из-за степени защиты IP30.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Все материалы и компоненты прошли проверку на термическую и электрическую стойкость. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения.

Преимущества

• Интегрированный моторный привод исключает необходимость в дополнительных контакторах для дистанционного управления.
• Настройка тока срабатывания КЗ до 384 А позволяет точно согласовать защиту с характеристиками нагрузки, особенно на двигатели.
• Литой корпус обеспечивает долгий срок службы даже в условиях вибраций и пыли внутри щита.
• Указатель расцепления снижает время диагностики аварийных ситуаций.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP30 не защищает от влаги и осадков.
• Не поддерживает функции дифференциальной защиты (не является УЗО); для защиты от утечек тока требуется дополнительное оборудование.
• Максимальное напряжение 690 В ограничивает применение в сетях выше 660 В (например, некоторые промышленные системы 1000 В).
• Требуется ручное включение после срабатывания - автоматическое восстановление невозможно без внешнего управления.

Примеры использования

• Защита главного входа в промышленный цех с частотными преобразователями и мощными насосами.
• Основной выключатель в системе АВР для резервирования питания серверной комнаты.
• Распределительный щит на заводе с несколькими линиями двигателей, где важна настраиваемая защита от КЗ.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 32 А рекомендовано сечение не менее 6 мм2 меди.
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и стабильность напряжения.
• Не устанавливайте NXM-125S (R) рядом с источниками тепла - температурный режим влияет на точность срабатывания.
• Для систем с частыми включениями используйте устройство с учётом класса отключения C или D - в данном случае он определяется настройкой тока КЗ.
• Обязательно проверяйте положение указателя расцепления после каждого отключения - это экономит время при диагностике.
