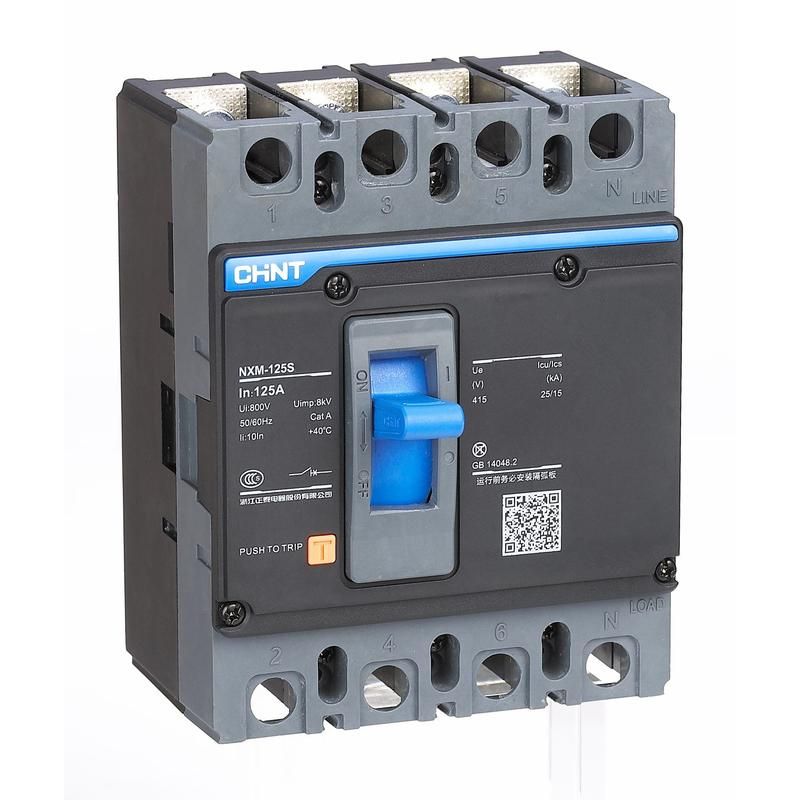

Выключатель автоматический NXM-125S/3Р 25A 25кА (R) | 844299 CHINT

Автоматический выключатель NXM-125S (R) от CHINT - трёхполюсное устройство с номинальным током 25 А и отключающей способностью 25 кА, предназначенное для защиты электрических цепей в распределительных щитах. Этот автомат применяется в системах АВР, ВРУ и ГРЩ, где важна надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель NXM-125S (R) защищает силовые цепи от перегрузок, коротких замыканий и пониженного напряжения. Он устанавливается в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Подходит для промышленных объектов, где требуется высокая коммутационная способность и стабильная работа в условиях повышенной нагрузки.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает автомат без срабатывания.
• Отключающая способность Icu: 25 кА - максимальная величина тока короткого замыкания, которую автомат может безопасно отключить.
• Количество полюсов: 3 - управление тремя фазами одновременно.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в сети переменного тока.
• Диапазон регулировки тока КЗ: 300 А - предел, до которого можно настроить чувствительность расцепителя при коротком замыкании (не является настраиваемой функцией, а указывает на верхний порог срабатывания).
• Тип конструкции: выключатель в литом корпусе - герметичная, прочная конструкция, устойчивая к механическим воздействиям.
• Конструктивное исполнение: комплектное устройство в корпусе - готовый модуль, не требует сборки.
• Моторный привод: да - позволяет удалённо включать/выключать автомат через внешнее управление (например, из пульта управления).
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ).
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов размером более 2,5 мм; пылевлагозащита отсутствует, не предназначено для открытых площадок.

Совместимость и монтаж

Автоматический выключатель NXM-125S (R) монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендуется момент затяжки 1–1,5 Нм. Моторный привод подключается к внешнему контроллеру через клеммы, указанные в руководстве. Установка возможна только в закрытых щитах с температурой от -5C до +40C. Не совместим с шинными системами без адаптеров.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-2. Применяет термомагнитную защиту, что гарантирует селективность с другими автоматами в цепи. Литой корпус исключает риск контакта с токоведущими частями при нормальной эксплуатации.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных сетей.
• Моторный привод - возможность дистанционного управления, повышает удобство обслуживания.
• Указатель расцепления - ускоряет диагностику аварийных ситуаций.
• Литой корпус - долговечность, устойчивость к вибрациям и химическим воздействиям внутри щита.
• Поддержка напряжений до 690 В - универсальное решение для промышленных установок с высоким напряжением.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Не имеет встроенного теплового расцепителя с регулировкой - ток срабатывания по перегрузке фиксирован и равен 25 А.
• Диапазон регулировки тока КЗ (300 А) не означает настройку - это предельное значение, выше которого автомат не будет работать.
• Требуется наличие свободного места вокруг для теплоотвода - нельзя плотно устанавливать рядом с другими аппаратами без воздушного зазора.

Примеры использования

• Защита главного ввода в ГРЩ промышленного цеха.
• Компонент системы АВР на объектах с двумя источниками питания (электростанция + городская сеть).
• Распределительный щит на конвейере с двигателями мощностью до 15 кВт.
• Энергообъекты с напряжением 400–690 В, где необходима быстрая отсечка при КЗ.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 25 А оптимально использовать медный провод 4–6 мм2.
• При использовании моторного привода убедитесь, что сигнал управления соответствует напряжению, указанному в документации (обычно 24 В DC / 230 В AC).
• Не используйте автомат в качестве рубильника - он не рассчитан на частое ручное включение/отключение под нагрузкой.
• Проверяйте указатель расцепления после каждого срабатывания - это поможет отличить перегрузку от КЗ и выбрать правильную меру реагирования.
• Для работы в условиях вибраций (станки, насосы) дополнительно закрепите автомат антивибрационными пластинами.
