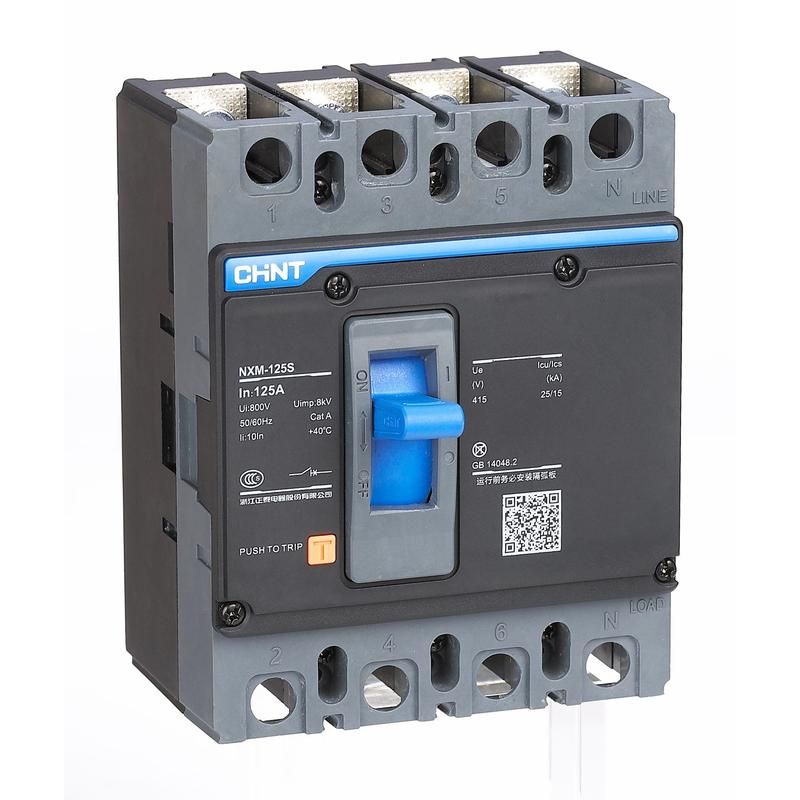

Выключатель автоматический NXM-125S/3Р 50A 25кА (R) | 844302 CHINT

Автоматический выключатель NXM-125S (R) от CHINT - трёхполюсное устройство на 50 А с отключающей способностью 25 кА, предназначенное для надёжной защиты электрических цепей в распределительных щитах. Этот выключатель сочетает высокую коммутационную мощность, возможность удалённого управления и чёткий визуальный индикатор срабатывания.

Назначение и область применения

Автоматический выключатель NXM-125S (R) применяется в вводно-распределительных устройствах - таких как АВР, ВРУ и ГРЩ. Он защищает электрооборудование от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Подходит для установки в промышленных объектах, на заводах, в энергообъектах и других местах, где требуется надёжная защита силовых цепей с высокими токами короткого замыкания.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: до 690 В - позволяет использовать устройство в сетях переменного тока с повышенным напряжением, включая промышленные системы 400–690 В.
• Отключающая способность Icu: 25 кА - способность безопасно прервать ток короткого замыкания до 25 тысяч ампер.
• Количество полюсов: 3 - управление всеми фазами одновременно, подходит для трёхфазных систем.
• Диапазон регулировки тока КЗ: 600 А - порог срабатывания мгновенного расцепителя можно настроить в пределах от 600 А, что даёт гибкость при адаптации под нагрузку.
• Моторный привод: есть - позволяет управлять выключателем дистанционно через внешний привод, удобно для автоматизации и удалённого контроля.
• Указатель расцепления: есть - визуально показывает причину отключения (по перегрузке или КЗ), ускоряет диагностику.
• Степень защиты IP30: защита от предметов больше 2,5 мм, но не от воды и пыли - требует установки внутри закрытых шкафов.
• Конструкция: литой корпус - прочная герметичная конструкция, устойчивая к механическим воздействиям и вибрациям.

Совместимость и монтаж

Автоматический выключатель NXM-125S (R) монтируется на DIN-рейку шириной 35 мм, совместим со стандартными шкафами и распределительными щитами. Для работы с моторным приводом необходимо подключить внешнее устройство управления - он не встроен, но совместим с типовыми приводами серии CHINT. Посадочные размеры соответствуют стандартам IEC 60947-2. Перед установкой проверьте соответствие сечения подключаемых проводов - рекомендовано сечение до 50 мм2 для медных жил.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и сертифицирован для использования в промышленных электросетях. Конструкция исключает самопроизвольное включение после срабатывания - требуется ручное восстановление. Наличие указателя расцепления повышает безопасность обслуживания, позволяя оперативно определить причину отключения без вскрытия шкафа.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для зон с большими токами КЗ, например, рядом с трансформаторами.
• Моторный привод - позволяет интегрировать выключатель в системы автоматического управления без ручного вмешательства.
• Чёткая визуальная индикация состояния - сокращает время ремонта и минимизирует риск ошибочного включения.
• Литой корпус - обеспечивает долгий срок службы даже в условиях вибраций и перепадов температур.
• Гибкая настройка тока КЗ - позволяет точно адаптировать защиту под конкретную нагрузку, избегая ложных срабатываний.

Ограничения применения

• Степень защиты IP30 - нельзя устанавливать в открытых помещениях, на улице или в сырых средах; обязательно использование в закрытых шкафах.
• Не имеет встроенной защиты от пониженного напряжения - функция реализуется через внешние реле, если требуется.
• Требует ручного возврата в положение «вкл» после срабатывания - не подходит для автономных систем, ожидающих автоматического возобновления питания.
• Максимальный ток 50 А - не подходит для цепей выше этого значения, даже при наличии моторного привода.

Примеры использования

• Защита главного входа в ГРЩ промышленного цеха с питанием 400/690 В.
• Коммутирующее устройство в АВР-панели для резервирования питания насосной станции.
• Основной выключатель на вводе в распределительный щит конвейерной линии с частотниками.
• Интеграция в систему автоматизации с дистанционным управлением через моторный привод.

Практические советы

• Перед установкой проверьте, чтобы ток короткого замыкания в точке установки не превышал 25 кА - иначе выключатель не справится.
• Настройте порог срабатывания по КЗ на уровне 600 А только если нагрузка действительно требует такой чувствительности - слишком низкий порог вызовет ложные отключения.
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность для привода - обычно требуется 24 В постоянного тока.
• Обязательно используйте выключатель в закрытом шкафу - IP30 не защищает от пыли и влаги, а попадание посторонних частиц может привести к отказу контактов.
• При замене старого автомата сверьте габариты и расположение клемм - NXM-125S (R) имеет компактные размеры, но отличается от моделей других брендов.
