Независимый расцепитель SHT для ETU AC230V слева | mccb-1L-SHT-ETU-ac230-av EKF AV POWER-1

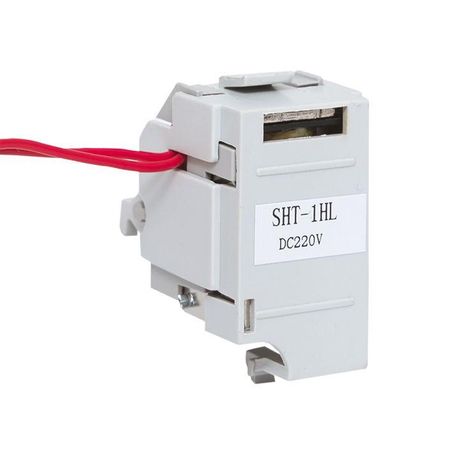

Независимый расцепитель SHT для ETU AC230V слева от EKF - устройство для удалённого отключения автоматического выключателя при подаче напряжения на катушку. Применяется в системах автоматизации и безопасности, совместим с выключателями серии Averes. Артикул mccb-1l-sht-etu-ac230-av.

Назначение и область применения

Независимый расцепитель SHT для ETU AC230V слева используется для дистанционного отключения автомата при подаче управляющего сигнала - например, при срабатывании системы пожарной сигнализации, аварийной остановки или команды с ПЛК. Устройство не зависит от состояния цепи нагрузки: оно реагирует только на наличие напряжения на своих клеммах. Подходит для установки в щитах промышленных объектов, на станках, конвейерах, в системах энергообеспечения зданий.

Технические характеристики

• Тип тока: переменный (AC)
• Рабочее напряжение: 220–250 В (соответствует сетям 230 В)
• Тип устройства: независимый расцепитель
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, не защищён от воды и пыли
• Климатическое исполнение: УХЛ3 - предназначен для работы в помещениях с умеренным и холодным климатом, температурой от −40 C до +40 C
• Подключение: круглые медные проводники или медные полосы
• Контакты: нет ни нормально замкнутых, ни переключающих - устройство работает только как исполнительный элемент, не даёт сигналов обратной связи

Совместимость и монтаж

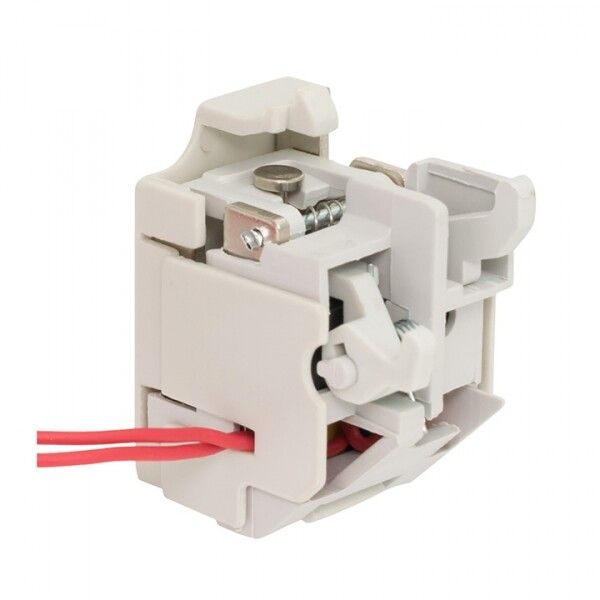

Независимый расцепитель SHT для ETU AC230V слева устанавливается исключительно на выключатели серии Averes с электронными расцепителями ETU2.2 и ETU6.2. Монтируется на левой стороне корпуса выключателя - согласно названию и конструкции. Для подключения используются два провода: фаза и ноль. Кабель заводится через боковое гнездо на корпусе выключателя. Не требует внешнего питания - питается от сети 220–250 В. Установка возможна только при отключенном оборудовании и соблюдении правил электробезопасности.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам автоматического отключения в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для установки во влажных, пыльных или открытых местах. Климатическое исполнение УХЛ3 допускает работу в неотапливаемых помещениях при условии отсутствия конденсата и прямого воздействия осадков.

Преимущества

• Простая и надёжная работа: отключение происходит при любом значении напряжения в пределах 220–250 В
• Не требует внешних источников управления - работает от стандартной бытовой/промышленной сети
• Минимальные габариты - не занимает лишнее место внутри щита
• Совместим с современными системами автоматизации через ETU-расцепители

Ограничения применения

• Не подходит для постоянного подключения к источникам постоянного тока (DC)
• Не имеет выходных контактов - нельзя использовать для формирования сигнала о состоянии отключения
• Не рассчитан на установку вне закрытых щитов из-за низкой степени защиты IP20
• Не применяется с выключателями других серий - только с Averes и ETU2.2 / ETU6.2
• Не рекомендован для частого включения/выключения более 10 раз в час - риск перегрева катушки

Примеры использования

• Автоматическое отключение силового оборудования при срабатывании пожарной тревоги
• Остановка станка по команде с пульта управления
• Отключение участка цепи при аварийной ситуации в системе SCADA
• Интеграция в систему “умного” здания с управлением через PLC

Практические советы

• При монтаже проверьте, что проводник имеет сечение, подходящее для клеммы - обычно 0,5–2,5 мм2, но уточните в документации на выключатель
• Не используйте многожильные провода без оконцовки - они могут плохо зажиматься и вызывать нагрев
• Обязательно отключите питание перед подключением расцепителя - даже при отключенном автомате на клеммах может остаться напряжение
• Если нужен сигнал “отключено”, добавьте в схему вспомогательный контакт или реле
• Артикул mccb-1l-sht-etu-ac230-av - убедитесь, что заказываете именно левостороннюю версию; правосторонняя отличается по расположению клемм
