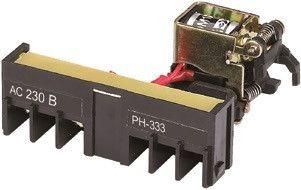

Расцепитель независимый правый AC220В РН-335 от компании DEKraft предназначен для удалённого отключения автоматических выключателей серии ВА-335 при подаче напряжения 220 В переменного тока. Устройство устанавливается справа на корпусе выключателя и работает совместно с ним как часть системы управления питанием.

Назначение и область применения

Расцепитель независимый правый AC220В РН-335 используется для дистанционного отключения автомата ВА-335 без физического вмешательства. Он активируется при подаче напряжения 220 В переменного тока на свои клеммы - тогда внутренний электромагнит срабатывает и механически освобождает защёлку выключателя, переводя его в положение «выкл». Применяется в системах автоматизации, где требуется безопасное и быстрое отключение цепи: на производстве, в распределительных щитах, на конвейерах, насосных станциях, в системах противопожарной защиты.

Технические характеристики

• Тип: Расцепитель независимый
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 220 В
• Подключение: Винтовые зажимы
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Установка: На правую сторону корпуса выключателя ВА-335

Совместимость и монтаж

Расцепитель независимый правый AC220В РН-335 совместим исключительно с автоматическими выключателями серии ВА-335. Монтируется только на правую боковую поверхность корпуса выключателя - установка слева невозможна. Для подключения используются винтовые зажимы: провода зачищаются на 6–8 мм и затягиваются моментом до 0,4 Нм. После установки проверьте, что шток расцепителя свободно взаимодействует с механизмом сброса автомата - не должно быть перекосов или трения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для устройств отключения. Электромагнитная катушка изолирована и защищена от перегрева. Контакты рассчитаны на коммутацию малых токов контрольных цепей - не предназначены для нагрузки выше 5 А.

Преимущества

• Механизм срабатывания надёжен - прямое механическое воздействие на защёлку выключателя снижает риск отказа.
• Не требует внешнего источника постоянного тока - работает от стандартной сети 220 В AC.
• Интегрирован в конструкцию выключателя - не занимает лишнее место в щите.
• Наличие НЗ и НО контактов позволяет использовать его в схемах сигнализации и обратной связи.

Ограничения применения

• Не совместим с другими сериями автоматов - только с ВА-335.
• Не предназначен для работы при температуре ниже –25 C или выше +55 C.
• Не следует применять в средах с высокой запылённостью или агрессивными газами - отсутствует специальная герметизация.
• Контакты не рассчитаны на управление силовой нагрузкой - только на сигналы контроля.

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации.
• Дистанционное отключение станка по команде с пульта управления.
• Выключение цепи при аварийном повышении температуры в щите.
• Интервалы обслуживания: система отправляет сигнал на расцепитель, чтобы отключить питание перед ремонтом.

Практические советы

• Проверяйте соответствие модели: РН-335 - только для правосторонней установки. Левые аналоги имеют другое обозначение.
• При монтаже не используйте силовые провода большего сечения, чем рекомендовано - это может повредить винтовые зажимы.
• Если расцепитель не срабатывает - проверьте наличие напряжения 220 В на его клеммах и целостность цепи управления.
• При замене выключателя ВА-335 всегда убедитесь, что новый имеет ту же конструкцию крепления - иначе РН-335 не установится.
• Этот расцепитель можно использовать в паре с кнопочными станциями или PLC - он идеален для систем с логическим управлением.
