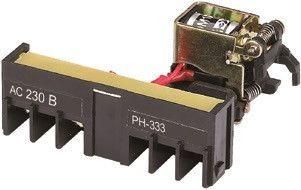

Расцепитель независимый правый AC220В РН-333 от DEKraft - устройство для удалённого отключения автоматических выключателей серии ВА-333 при подаче напряжения 220 В переменного тока. Устанавливается справа на корпусе выключателя и применяется в системах управления и защиты электрооборудования.

Назначение и область применения

Расцепитель независимый правый AC220В РН-333 предназначен для дистанционного отключения автомата ВА-333 при подаче на его катушку номинального напряжения 220 В переменного тока. Он не управляет нагрузкой напрямую - лишь активирует механический сброс механизма выключателя. Применяется в системах автоматизации: панели управления, системы безопасности, конвейеры, насосные станции, где требуется отключение по сигналу от внешнего контроллера или аварийной кнопки.

Технические характеристики

• Тип: расцепитель независимый
• Род тока: переменный (AC)
• Номинальное напряжение питания: 220 В
• Подключение: винтовые зажимы
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Установка: на правую сторону корпуса выключателя ВА-333

Совместимость и монтаж

Расцепитель независимый правый AC220В РН-333 совместим исключительно с автоматическими выключателями серии ВА-333. Монтируется только на правую боковую поверхность корпуса выключателя - установка слева невозможна. Для подключения используются два винтовых зажима: один для фазы, второй для нуля. Контакты НЗ и НО предназначены для сигнализации состояния отключения - их можно подключить к цепям контроля или АСУ ТП. Перед установкой убедитесь, что выключатель ВА-333 находится в положении «выкл» и отключен от сети.

Безопасность и стандарты

Расцепитель независимый правый AC220В РН-333 соответствует требованиям к устройствам отключения согласно ГОСТ Р 50030.2 и используется в соответствии с правилами устройства электроустановок (ПУЭ). Не имеет встроенной защиты от перегрузок или коротких замыканий - эти функции обеспечивает выключатель ВА-333, к которому он подключён.

Преимущества

• Простая и надёжная конструкция на основе электромагнита - минимум точек отказа
• Чёткая совместимость с сериями ВА-333 - гарантия механической и электрической интеграции
• Наличие двух типов контактных групп (НО и НЗ) позволяет использовать его в схемах сигнализации и логики управления
• Не требует внешнего источника питания кроме 220 В - работает напрямую от сети

Ограничения применения

• Не работает с другими сериями выключателей - даже аналогичными по габаритам
• Не рассчитан на частое включение/отключение - рекомендовано до 1000 операций в час
• Не подходит для работы при температуре ниже -10C и выше +40C
• Не защищён от попадания воды или пыли - устанавливается только внутри щитов с степенью защиты IP54 и выше
• Не является средством коммутации нагрузки - нельзя использовать как самостоятельный выключатель

Примеры использования

• Автоматическое отключение станка при срабатывании датчика перегрева
• Отключение группы освещения по команде из центра управления зданием
• Интерблокировка: при открывании двери шкафа - расцепитель получает сигнал и отключает питание
• Система «одна кнопка - всё отключено»: нажатие аварийной кнопки подаёт 220 В на РН-333, и все связанные ВА-333 отключаются

Практические советы

• Проверьте перед монтажом, что выключатель ВА-333 имеет свободную правую сторону - другие модули (например, дополнительные контакты) могут мешать установке
• Не затягивайте винты слишком сильно - это повредит пластиковые детали корпуса
• Для долговечности используйте только качественные провода сечением не менее 1,5 мм2
• Если нужна сигнализация отключения - подключите НО контакт к индикатору, а НЗ - к цепи блокировки запуска
• При использовании в цепях с высокой помеховой нагрузкой (частотные преобразователи) рекомендуется экранировать провода питания расцепителя
