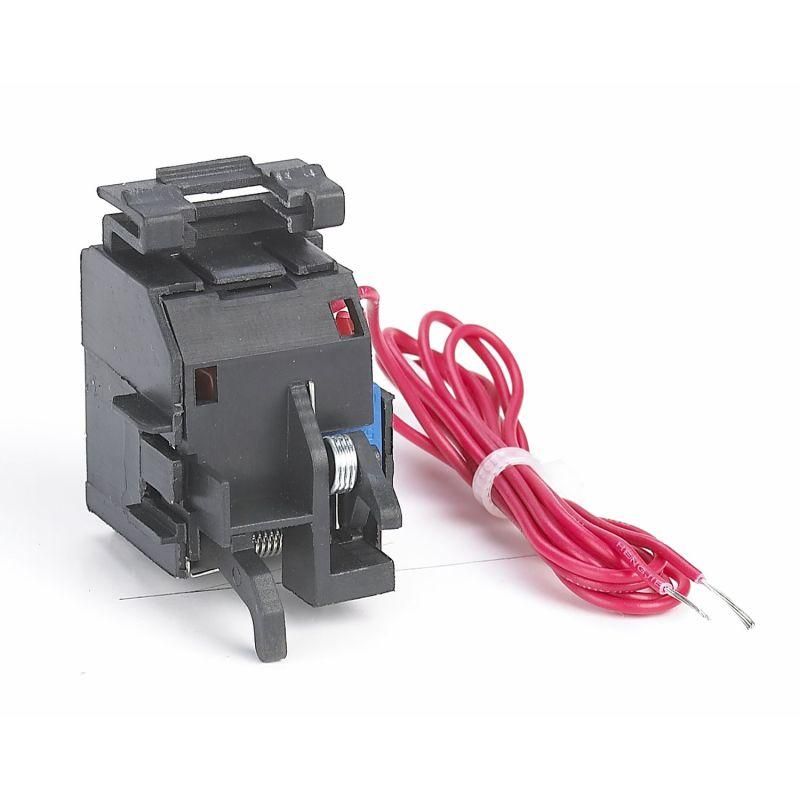

Расцепитель независимый SHT-M7 A1 L для NXM-1600 AC220V (левый) (R) | 946961 CHINT

Расцепитель независимый SHT-M7 A1 L для NXM-1600 AC220В (левый) — устройство для удалённого отключения автоматического выключателя NXM-1600 при подаче сигнала на катушку. Применяется в системах автоматизации, где требуется дистанционное управление питанием оборудования.

Назначение и область применения

Расцепитель независимый SHT-M7 A1 L для NXM-1600 AC220В (левый) предназначен для механического отключения автомата NXM-1600 при получении управляющего импульса. Он не защищает от перегрузок или КЗ — это задача самого выключателя. Устройство активируется внешним сигналом (например, от кнопки, контроллера или системы безопасности) и вызывает мгновенное отключение нагрузки.

Подходит для установки в щитах управления промышленным оборудованием: станки, конвейеры, насосные станции, системы противопожарной защиты. Особенно полезен там, где нужен быстрый сброс питания по команде из центральной системы.

Технические характеристики

• Номинальное напряжение питания: 220 В переменного тока (AC)
• Тип тока: только переменный (не работает от постоянного тока)
• Количество переключающих контактов: 1 (внутренний механизм, не имеет выходных контактов для подключения других цепей)
• Количество нормально замкнутых/нормально разомкнутых контактов: 0 — расцепитель не является коммутирующим элементом, он лишь воздействует на рычаг автомата
• Монтаж: фиксируется на левой стороне корпуса автомата NXM-1600

Совместимость и монтаж

Расцепитель SHT-M7 A1 L для NXM-1600 AC220В (левый) совместим **только** с автоматическими выключателями серии NXM-1600. Не подходит для моделей другого номинала (NXM-800, NXM-2500) или других серий.

Устанавливается на левой боковой поверхности выключателя. Для монтажа необходимо:

• Отключить питание всей цепи
• Снять крышку выключателя (при необходимости)
• Зафиксировать расцепитель до характерного щелчка — он плотно защёлкивается на направляющие
• Подключить провода управления к клеммам расцепителя (2 вывода: L и N)

Не требует регулировки. После установки проверьте работу: подайте 220 В на катушку — выключатель должен отключиться немедленно.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведено компанией CHINT — одним из ведущих производителей компонентов для силовой автоматики.

Преимущества

• Надёжная механическая связь с выключателем — исключены ложные срабатывания
• Высокая скорость отключения — менее 100 мс после подачи напряжения
• Не требует обслуживания в процессе эксплуатации
• Легко заменяется при отказе — просто снимается и ставится новый

Ограничения применения

• Не работает при напряжении ниже 180 В или выше 250 В — возможны сбои или повреждение катушки
• Не предназначена для длительного включения — максимальная продолжительность импульса: 1 секунда. Долгое питание катушки приведёт к её перегреву и выходу из строя
• Не поддерживает частоту выше 50–60 Гц — не используется в специализированных системах с высокой частотой
• Не совместим с другими типами автоматов — даже если они имеют аналогичный номинал

Примеры использования

• Автоматическое отключение станка при срабатывании датчика аварии
• Отключение группы освещения через пульт управления в случае пожара
• Дистанционное отключение питания в зонах с повышенной опасностью (например, химические производства)
• Интеграция в SCADA-системы для удалённого контроля состояния оборудования

Практические советы

• При заказе убедитесь, что выбрана версия “левый” — правосторонние модели не подходят для этой сборки
• Проверяйте целостность кабелей управления перед первым запуском — обрыв или плохой контакт приведут к отказу срабатывания
• Не используйте расцепитель SHT-M7 A1 L для NXM-1600 AC220В (левый) в качестве основного выключателя — он не рассчитан на коммутацию нагрузки
• При работе в условиях высокой влажности или пыли рекомендуется использовать герметичные шкафы IP54 и выше
• Артикул 946961 — единственный идентификатор этого устройства в каталоге CHINT; сохраните его для закупки запасных частей
