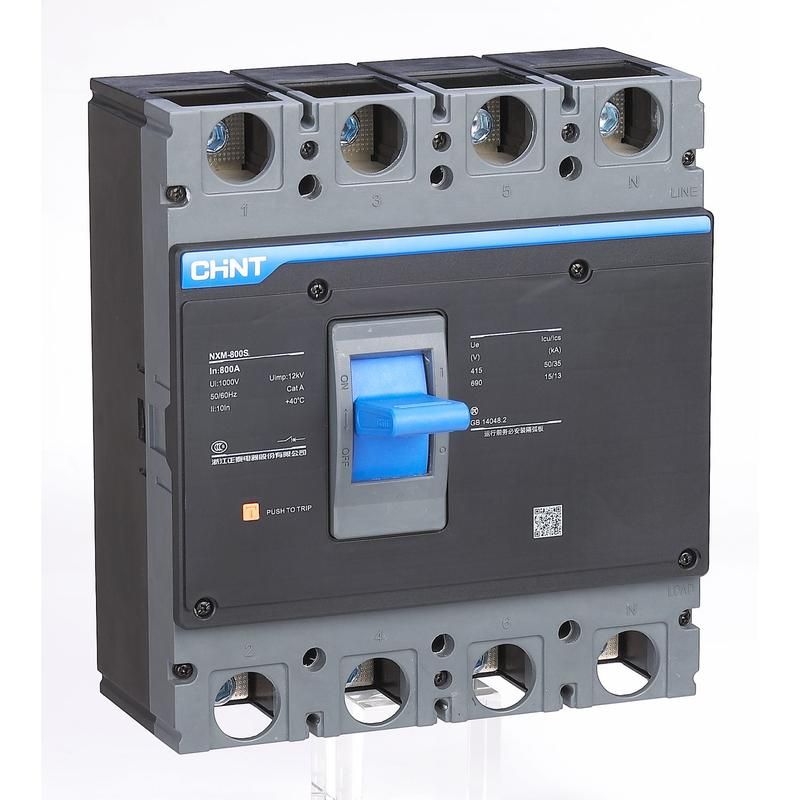

Выключатель автоматический NXMS-1600H/3Р 1600A 70кА с электронным расцепителем (R) | 201720 CHINT

Автоматический выключатель CHINT NXMS-1600H с электронным расцепителем (R) предназначен для защиты мощных электрических цепей в промышленных распределительных системах. Он сочетает высокую отключающую способность, точную настройку и надежную работу в условиях повышенной нагрузки.

Назначение и область применения

Выключатель CHINT NXMS-1600H применяется в вводно-распределительных устройствах — АВР, ВРУ, ГРЩ — где требуется надежная защита от перегрузки, короткого замыкания и пониженного напряжения. Подходит для питания крупногабаритного оборудования: трансформаторов, больших двигателей, конвейерных линий, систем освещения промышленных объектов. Электронный расцепитель позволяет точно настраивать пороги срабатывания, что особенно важно в сложных сетях с переменной нагрузкой.

Технические характеристики

• Номинальный ток: 1600 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 690 В — работает в сетях до 690 В переменного тока;
• Отключающая способность Icu: 70 кА — способен безопасно отключить цепь при токе короткого замыкания до 70 тысяч ампер;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Диапазон регулировки тока КЗ: 14400–22400 А — можно задать порог срабатывания по короткому замыканию в этом интервале;
• Степень защиты IP30 — защита от доступа к опасным частям и твердыми предметами более 2,5 мм, но не от воды;
• Моторный привод: да — позволяет дистанционно включать/выключать аппарат через внешний управляющий сигнал;
• Указатель расцепления: да — визуально показывает причину отключения (перегрузка, КЗ, понижение напряжения);
• Конструкция: компактное устройство в литом корпусе — прочный, герметичный корпус из термореактивного материала.

Совместимость и монтаж

Выключатель NXMS-1600H монтируется на DIN-рейку 35 мм или крепится болтовым соединением к шинному блоку. Для работы с моторным приводом требуются внешние управляющие провода (не входят в комплект). Обязательно соблюдайте посадочные габариты: устройство рассчитано на установку в щиты с достаточным свободным пространством для теплоотвода. Монтаж допускается только в закрытых помещениях с контролируемой температурой и отсутствием конденсата — IP30 не обеспечивает защиту от влаги.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция исключает самопроизвольное включение после аварийного отключения. Наличие указателя расцепления снижает риск ошибочных действий при восстановлении питания.

Преимущества

• Электронный расцепитель обеспечивает точную и быструю реакцию на изменения тока — выше, чем у тепловых аналогов;
• Широкий диапазон настройки тока КЗ (14,4–22,4 кА) позволяет адаптировать защиту под конкретную сеть;
• Моторный привод поддерживает автоматизацию и удалённое управление без необходимости открывать щит;
• Литой корпус гарантирует долговечность даже при механических воздействиях и вибрациях;
• Индикация причины отключения ускоряет диагностику и минимизирует простои.

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью — степень защиты IP30 не защищает от брызг и пыли;
• Требует стабильного напряжения питания для работы электронного модуля — скачки напряжения могут влиять на чувствительность расцепителя;
• Не рекомендован для частого ручного включения/отключения — длительная эксплуатация в режиме частых операций снижает срок службы контактов;
• Не совместим с системами управления, не поддерживающими протоколы дистанционного управления моторными приводами.

Примеры использования

• Защита главного ввода в промышленном здании с мощностью 1 МВт и более;
• Коммутационный элемент в АВР для резервирования питания насосных станций;
• Основной выключатель в ГРЩ цеха с несколькими большими двигателями;
• Участок распределения энергии на конвейере с частотниками и PLC-системами.

Практические советы

• Перед установкой проверьте соответствие расчетного тока КЗ в вашей сети значению 70 кА — если реальный ток КЗ ниже, выбирайте менее мощный вариант для экономии;
• Настройку тока КЗ выполняйте только специалистом с использованием программного обеспечения CHINT — некорректные значения могут привести к ложным срабатываниям или отказу защиты;
• Обеспечьте вентиляцию вокруг аппарата — при работе на пределе 1600 А возможен нагрев, особенно при плотной группировке в щите;
• При использовании моторного привода запишите схему подключения — типовые провода не входят в комплект, их необходимо заказать отдельно;
• Регулярно проверяйте индикатор расцепления — он помогает определить, была ли причина отключения аварийной или временной перегрузкой.
