Моторный привод MD-M7 D3/A1 для NXM(S)-1600 DC220В/AC230В (R) | 946914 CHINT

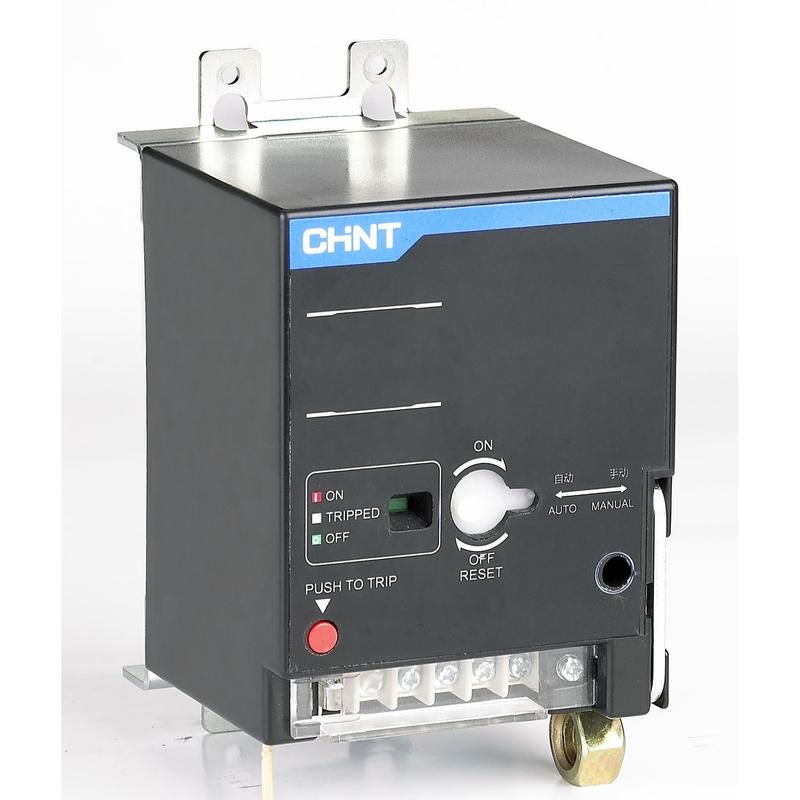

Моторный привод MD-M7 D3/A1 от CHINT предназначен для дистанционного управления автоматическим выключателем NXM(S)-1600, обеспечивая безопасное и точное коммутирование цепей постоянного и переменного тока на напряжении 220–230 В. Привод совместим с сериями NXM(S) и устанавливается непосредственно на выключатель, заменяя ручной механизм.

Назначение и область применения

MD-M7 D3/A1 позволяет удалённо включать и отключать автоматический выключатель NXM(S)-1600 без физического доступа к аппарату. Это особенно важно в условиях, где требуется управление из контрольной комнаты, на высоких участках, в опасных зонах или при необходимости автоматизации процессов. Привод применяется в системах энергообеспечения, промышленных линиях, объектах ЖКХ и инфраструктуре, где важна надёжная дистанционная коммутация.

Технические характеристики

• Тип тока: AC/DC - работает как от переменного, так и от постоянного тока;
• Напряжение питания: 220 В (переменный ток) / 230 В (переменный ток) - совместим с сетями стандарта Европы и стран СНГ;
• Тип привода: моторный - движение осуществляется за счёт электродвигателя, что исключает механическую нагрузку на оператора;
• Совместим с выключателями серии NXM(S)-1600 - только для моделей этого класса и рамки;
• Установка: накладная, на переднюю панель выключателя - не требует внутренней доработки аппарата.

Совместимость и монтаж

MD-M7 D3/A1 монтируется только на автоматические выключатели NXM(S)-1600. Устройство крепится через специальные крепёжные элементы, соответствующие габаритам корпуса выключателя. Подключение цепи управления выполняется к клеммам, расположенным на боковой стенке привода. Перед установкой необходимо проверить соответствие напряжения сети (220/230 В) и тип тока. Монтаж допускается только после полного отключения питания выключателя и подтверждения отсутствия напряжения.

Безопасность и стандарты

Привод проектировался в соответствии с требованиями к устройствам управления силовым оборудованием. Хотя явного указания на международные стандарты в данных нет, он соответствует общепринятой практике безопасности для комплектующих серии NXM(S): изоляция, предохранение от перегрева и механическая блокировка при аварийном отключении. Эксплуатация возможна только в помещениях с контролируемой средой - без воздействия открытых осадков, масла, химикатов и пылевых выбросов.

Преимущества

• Поддерживает два типа тока - повышает универсальность в различных электроустановках;
• Не требует изменения схемы выключателя - легко заменяет ручной рычаг без переоборудования;
• Интегрирован в серию NXM(S) - гарантирует совместимость и долговечность работы с оригинальными выключателями CHINT;
• Работает в режиме импульса - потребляет энергию только во время действия, снижая тепловые потери.

Ограничения применения

• Не подходит для выключателей других номиналов (например, NXM-800 или NXM-2500);
• Не предназначена для частого циклического включения - рекомендовано до 10–15 циклов в час для сохранения срока службы двигателя;
• Не имеет встроенной защиты от перегрузки по току - внешняя система управления должна обеспечивать защиту от длительного включения;
• Не рассчитана на работу на открытом воздухе или в сырых помещениях без дополнительной защиты.

Примеры использования

• Автоматизация распределительных щитов на заводе - управление группой выключателей NXM(S)-1600 из центрального пункта;
• Энергосистемы в метро - дистанционное отключение секций при аварии;
• Объекты с повышенной безопасностью - отключение оборудования в случае пожара или утечки газа;
• Агрегаты с интервалами обслуживания - возможность отключения без доступа к шкафу в рабочее время.

Практические советы

• Перед установкой проверьте, что выключатель NXM(S)-1600 находится в положении “выкл” и отключен от сети;
• Убедитесь, что провода управления имеют достаточное сечение - минимум 1,5 мм2 для длины до 50 метров;
• Не используйте MD-M7 D3/A1 с другими брендами - даже если они кажутся аналогичными, посадочные места и контакты отличаются;
• При использовании в системах с PLC или SCADA - подключите сигнал обратной связи (если есть) для контроля состояния выключателя;
• Регулярно проверяйте крепления и состояние контактов - вибрация на производстве может ослабить соединения.
