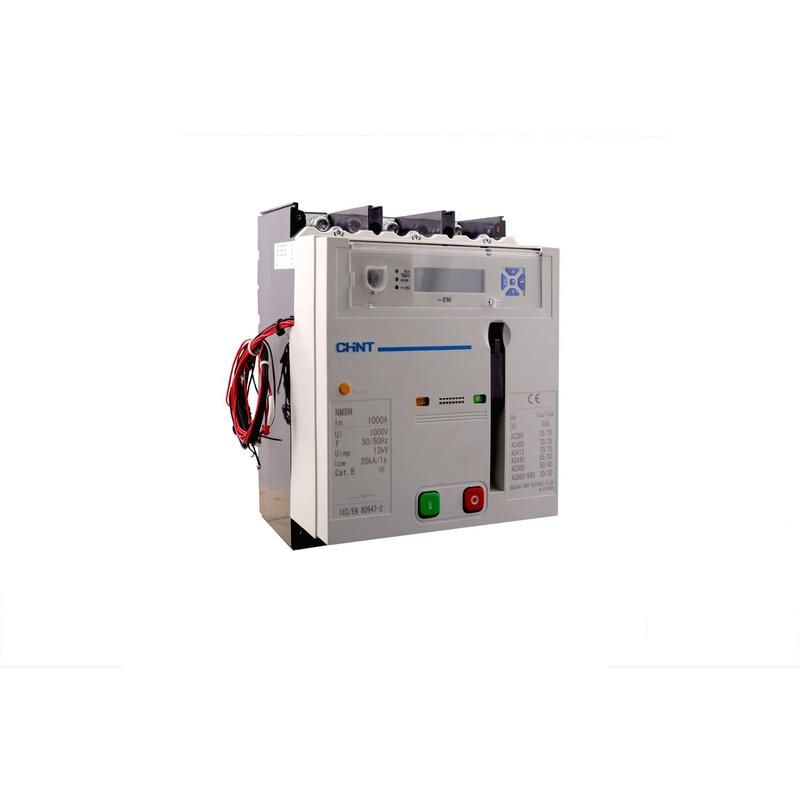

Выключатель автоматический NM8N-1600H EN 3P 1000А 100кА с электр. расцепителем (R) | 263123 CHINT

Автоматический выключатель NM8N-1600H EN с электрическим расцепителем (R) от CHINT - это надёжное устройство для защиты мощных электрических цепей переменного и постоянного тока. Его высокая отключающая способность (100 кА) и номинальный ток 1000 А делают его подходящим решением для крупных распределительных щитов, промышленных объектов и энергоёмких установок.

Назначение и область применения

Этот трёхполюсный автоматический выключатель предназначен для защиты электрических сетей от перегрузок, коротких замыканий и снижения напряжения. Подходит для использования в промышленных распределительных устройствах, на входе в цеховые щиты, у защищаемых больших двигателей, конвейеров, насосных станций и других оборудования с высокими пусковыми токами. Может применяться как в системах переменного тока (до 690 В, 50/60 Гц), так и в цепях постоянного тока (до 1000 В).

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: до 690 В переменного тока / до 1000 В постоянного тока
• Отключающая способность: 100 кА - способен безопасно прервать максимальный ток КЗ даже в сложных условиях сети
• Количество полюсов: 3
• Тип конструкции: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям
• Защита от перегрузки: регулируемый диапазон 400–1000 А - позволяет точно настроить порог срабатывания под нагрузку конкретной системы
• Защита от КЗ: регулируемый диапазон 2000–12000 А - адаптируется под пусковые токи оборудования, избегая ложных срабатываний
• Степень защиты IP40: защита от твердых предметов более 1 мм, но не от воды - подходит для внутренней установки в закрытых щитах

Совместимость и монтаж

Установка возможна как вертикально, так и горизонтально. Выключатель NM8N-1600H EN поддерживает нижнее подключение силовых кабелей - удобно при компактном расположении шин и кабельных трасс. Электрический расцепитель (R) требует внешнего питания для управления, что позволяет интегрировать его в системы автоматизации (например, удалённое отключение или сигнализацию). Для монтажа используйте DIN-рейку соответствующего типа - устройство совместимо со стандартными рейками для аппаратов серии NM8N.

Безопасность и стандарты

Выключатель соответствует международным требованиям к оборудованию класса IEC 60947-2. Применение литого корпуса повышает электробезопасность и исключает доступ к токоведущим частям при нормальной эксплуатации. Наличие расцепителя R гарантирует точную и быструю реакцию на аварийные ситуации, предотвращая повреждение оборудования и риск возгорания.

Преимущества

• Широкий диапазон настройки защит - можно точно подогнать под специфику нагрузки, особенно при наличии частых пусков двигателей
• Высокая отключающая способность (100 кА) - обеспечивает безопасность даже в зонах с высокой короткозамкнутой мощностью
• Гибкая установка - возможность монтажа в любом положении и подключения снизу упрощает проектирование щита
• Поддержка дистанционного управления через электрический расцепитель - легко интегрируется в SCADA и другие системы контроля
• Литой корпус - долговечность, устойчивость к вибрациям и химическим воздействиям внутри щита

Ограничения применения

• Степень защиты IP40 не предназначена для открытых площадок, улиц, сырых помещений - требуется установка в закрытых щитах с классом защиты не ниже IP54
• Не подходит для частых операций включения/выключения - рассчитан на редкие коммутации, не является контактором
• Электрический расцепитель требует внешнего источника питания (обычно 24 В постоянного или 230 В переменного тока) - необходимо предусмотреть питание в проекте
• Максимальный ток 1000 А - не применяется для сверхмощных систем выше этого значения; для таких задач нужны модели с большей номинальной мощностью

Примеры использования

• Главный ввод в промышленный цех с несколькими двигателями суммарной мощностью >500 кВт
• Распределительный щит на подстанции с ответвлением к конвейерной линии
• Щит питания насосной группы в водопроводной станции
• Централизованная защита преобразователей частоты в системах автоматизации

Практические советы

• Перед установкой проверьте соответствие посадочного места - габариты NM8N-1600H EN требуют свободного пространства вокруг аппарата для теплоотвода
• Настройку токов срабатывания выполняйте после определения реальных рабочих и пусковых токов оборудования - не ориентируйтесь только на паспортные данные
• Для систем с частыми пусками двигателей выбирайте верхний предел диапазона защиты от КЗ (10–12 кА), чтобы избежать ложных отключений
• Обязательно подключите провода питания к расцепителю - без него автомат будет работать только как обычный выключатель без защиты
• При использовании нескольких автоматов в одном щите соблюдайте минимальные интервалы между устройствами - рекомендация производителя: не менее 10 мм
