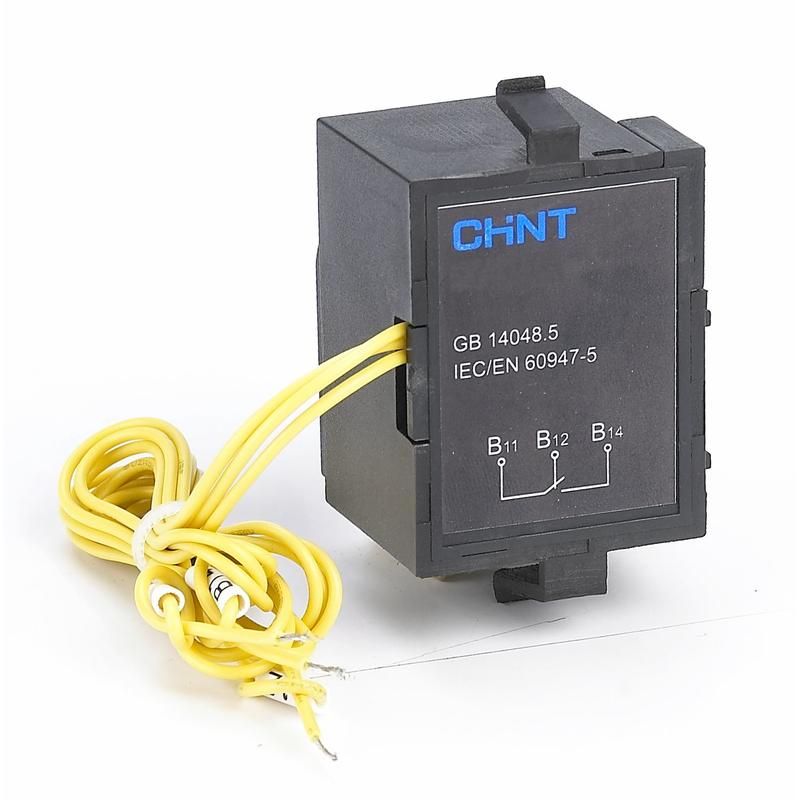

Контакт сигнальный AL-M7 для NXM-1600 (правый) (R) | 146146 CHINT

Контакт сигнальный AL-M7 для NXM-1600 (правый) от CHINT предназначен для установки на автоматические выключатели серии NXM-1600, обеспечивая передачу сигнала о состоянии аппарата - например, срабатывание или отключение. Этот компонент является частью аксессуарной системы NXM(S) и используется там, где требуется внешнее управление или контроль через вспомогательные цепи.

Назначение и область применения

Контакт сигнальный AL-M7 для NXM-1600 (правый) устанавливается на правую сторону автомата NXM-1600 и служит для передачи информации о положении контактов выключателя - включен/выключен - во вторичную цепь управления, сигнализации или систему сбора данных. Подходит для промышленного оборудования: станков, щитов автоматизации, конвейеров, насосных станций, где важно знать состояние питания в реальном времени.

Технические характеристики

• Количество переключающих контактов: 1 - один коммутирующий элемент, который замыкает или размыкает цепь при изменении состояния автомата;
• Количество нормально закрытых (НЗ) контактов: 0 - данный контакт не имеет фиксированного замкнутого состояния;
• Количество нормально открытых (НО) контактов: 0 - контакт не остаётся разомкнутым в покое; он работает исключительно как переключаемый;
• Способ монтажа: монтаж сбоку - устройство крепится параллельно корпусу автомата, занимает минимальное пространство;
• Тип подключения: винтовое соединение - надёжная фиксация проводов с помощью зажимов, допускает многократное подключение и отключение;
• Совместим с сериями: NXM(S) Аксессуары - совпадает с конструкцией и габаритами автоматических выключателей CHINT NXM-1600.

Совместимость и монтаж

Контакт сигнальный AL-M7 для NXM-1600 (правый) совместим только с моделями NXM-1600, имеющими соответствующий боковой крепёж. Установка возможна только на правой стороне автомата - аналогичный контакт для левой стороны отличается ориентацией. Монтаж выполняется после установки самого выключателя: контакт защёлкивается на специальный штырь, затем затягиваются винты подключения. Для работы требуются провода сечением до 2,5 мм2. Перед монтажом необходимо отключить питание.

Преимущества

• Универсальное применение внутри серии NXM(S): легко заменяется, не требует доработки щита;
• Физическая изоляция от основных токов: сигнал передаётся по слаботочным цепям, снижена вероятность помех;
• Стандартное винтовое подключение: совместимо с большинством типов проводов, не нуждается в специальных инструментах;
• Интеграция с системой CHINT: гарантирует соответствие механических и электрических параметров оригинальному оборудованию.

Ограничения применения

• Не другие модели автоматов - даже если они имеют похожий форм-фактор, точное совмещение возможно только с NXM-1600;
• Рассчитан на работу в пределах номинального напряжения и тока, указанных в документации CHINT - превышение может вызвать сваривание контактов;
• Не предназначены для частого переключения - не являются реле, рассчитаны на фиксированные изменения состояния (например, включение/отключение устройства);
• Не использовать в условиях повышенной вибрации без дополнительной фиксации проводов - риск потери контакта.

Примеры использования

• Подключение к пульту управления: световая индикация “питание включено” на операторской панели;
• Логирование состояния в SCADA-системе: сигнал от AL-M7 передаётся в контроллер для анализа аварийных отключений;
• Цепь безопасности: отключение конвейера при сработавшем автомате через вход PLC;
• Аварийная сигнализация: зуммер активируется при отключении автомата NXM-1600 с установленным AL-M7.

Практические советы

• Перед заказом проверьте, что ваш NXM-1600 имеет место для монтажа именно справа - модель должна иметь соответствующий паз;
• При использовании нескольких контактов на одном аппарате - используйте только официально рекомендованные аксессуары CHINT, чтобы не повредить механизм;
• При подключении проводов не переусиливайте винты - это может повредить пластиковую рамку контакта;
• AL-M7 для NXM-1600 (правый) - артикул 146146 - храните запасной экземпляр, так как этот компонент часто становится узлом отказа в старых установках.
