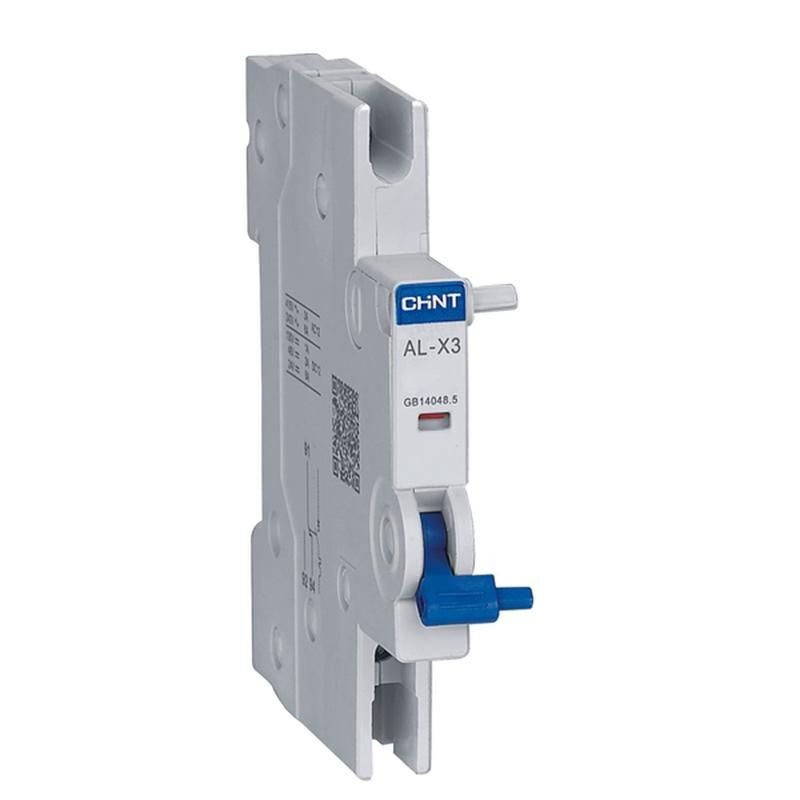

Контакт сигнальный вспомогательный AL-X3 для NXB-125G (R) CHINT 816990

Контакт сигнальный вспомогательный AL-X3 для NXB-125G (R) от CHINT используется для передачи сигнала о срабатывании автомата при перегрузке или коротком замыкании. Устройство монтируется боковым способом на выключатели серии NXB-125(G) и обеспечивает визуальную индикацию состояния основных контактов.

Назначение и область применения

Контакт сигнальный вспомогательный AL-X3 для NXB-125G (R) служит для оповещения о принудительном отключении автомата вследствие аварийной ситуации - перегрузки или короткого замыкания. Он не реагирует на ручное отключение, что позволяет отличить аварийное отключение от планового. Применяется в системах управления, где требуется контроль за работой автоматических выключателей: распределительные щиты, промышленные станки, системы конвейеров, насосные установки.

Технические характеристики

• Номинальный рабочий ток: 6 А
• Количество контактов: 1 (нормально открытый - НО)
• Количество нормально закрытых контактов (НЗ): 0
• Тип подключения: винтовые зажимы
• Способ монтажа: боковой, на выключателе NXB-125G (R)
• Габаритная ширина: 9 мм
• Условия монтажа: на DIN-рейку 35 мм (симметричная)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Категория применения: AC12, DC12
• Механическая износостойкость: 10 000 циклов включения/отключения
• Степень загрязнения: 2 (умеренные уровни пыли и влаги в помещении)
• Индикация: окно на корпусе показывает положение главных контактов автомата («ON/OFF»)

Совместимость и монтаж

Контакт сигнальный вспомогательный AL-X3 для NXB-125G (R) совместим только с автоматическими выключателями серии NXB-125 и NXBLE-125. Монтаж осуществляется с левой стороны корпуса автомата - контакт прищелкивается на специальные фиксаторы. Подключение проводов выполняется через винтовые зажимы. Для надежного контакта затяжка должна быть достаточной, но без перегрузки. Не допускается установка на другие модели выключателей, даже если они имеют аналогичный внешний вид.

Безопасность и стандарты

Контакт соответствует требованиям IEC 60947-5-1 для вспомогательных устройств. Категории применения AC12 и DC12 указывают на использование в слаботочных цепях управления и сигнализации. Степень защиты IP20 гарантирует безопасность при работе внутри электрошкафов, но не предназначает устройство для установки вне помещения или в условиях повышенной запыленности. Индикационное окно позволяет визуально контролировать состояние автомата без вскрытия корпуса.

Преимущества

• Чёткая визуальная индикация: окно показывает, был ли автомат отключен из-за аварии или вручную
• Ручной сброс после аварии: предотвращает самовосстановление цепи до устранения причины отказа
• Функция тестирования: кнопка «TEST» позволяет проверить работу цепи сигнализации без реального отключения автомата
• Компактная форма: занимает всего 9 мм по ширине, не требует дополнительного места в щите
• Высокая долговечность: 10 000 циклов работы обеспечивают срок службы, соответствующий классу оборудования

Ограничения применения

• Не работает при ручном отключении - сигнал активируется только при аварийном срабатывании
• Поддерживает только один контакт (НО), без НЗ - нельзя использовать для схем, требующих замыкания при отключении
• Не подходит для установки вне электрощита: степень защиты IP20 не защищает от влаги и пыли
• Совместим только с выключателями NXB-125 и NXBLE-125; не подходит для других серий, даже от CHINT
• Не рассчитан на управление силовыми нагрузками - только на сигнальные цепи до 6 А

Примеры использования

• Щит управления технологической линией: сигнал от AL-X3 для NXB-125G (R) подаётся на пульт оператора при перегрузке двигателя
• Автоматизация склада: при срабатывании автомата на конвейере система получает сигнал и останавливает всю линию
• Обслуживание распределительных пунктов: индикация через окно позволяет быстро определить причину отключения без поиска неисправности
• Тестирование в ходе профилактики: кнопка TEST позволяет проверить целостность цепи сигнализации без отключения питания

Практические советы

• Перед установкой убедитесь, что вы используете именно NXB-125G (R) - другие версии NXB не поддерживают этот контакт
• При монтаже плотно прижимайте контакт к корпусу автомата - плохой защёлкивание вызовет ложные срабатывания
• Проверьте направление монтажа: контакт устанавливается только с левой стороны автомата
• После аварийного отключения всегда сбрасывайте контакт вручную - он не восстановится автоматически
• Не используйте AL-X3 для коммутирования мощных нагрузок - только для входов PLC, реле или индикаторов
• При замене автомата - новый должен иметь ту же маркировку (NXB-125G(R)) и тот же тип крепления
