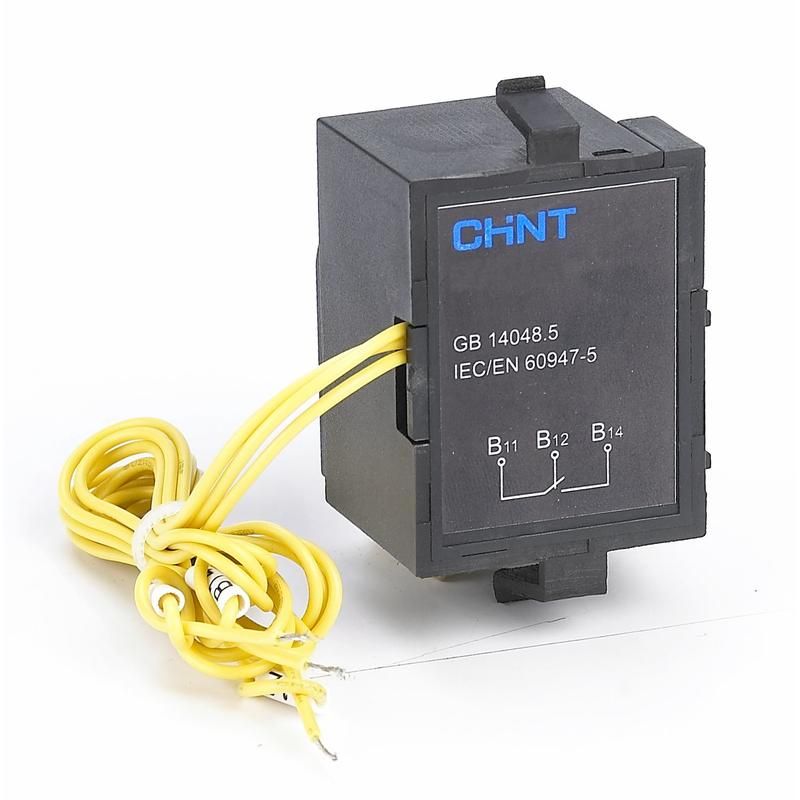

Контакт сигнальный AL-M2 L для NXM(LE)-160 (левый) (R) | 946947 CHINT

Контакт сигнальный AL-M2 L для NXM(LE)-160 (левый) от CHINT - это компонент для расширения функционала автоматических выключателей серии NXM(S). Он устанавливается сбоку на выключатель и передаёт сигнал о состоянии коммутационного аппарата, что удобно для систем управления и контроля.

Назначение и область применения

Контакт сигнальный AL-M2 L для NXM(LE)-160 (левый) предназначен для передачи информации о положении автомата - включен он или отключен. Это позволяет интегрировать выключатель в системы автоматизации, панели управления, PLC или световые/звуковые индикаторы. Применяется в промышленном оборудовании: станках, щитах, конвейерах, системах освещения и HVAC.

Технические характеристики

• Количество переключающих контактов: 1 - один замыкающий контакт, который активируется при изменении состояния автомата;
• Количество нормально закрытых (НЗ) контактов: 0 - контакт не имеет фиксированного замкнутого состояния без действия автомата;
• Количество нормально открытых (НО) контактов: 0 - контакт не является классическим НО, так как работает как переключаемый;
• Способ монтажа: монтаж сбоку - устанавливается на боковую поверхность выключателя NXM(LE)-160;
• Тип подключения: винтовое соединение - надёжная фиксация проводов через зажимы с винтами;
• Совместим с сериями: NXM(S) - только с моделями NXM(LE)-160, другими типами не совместим;
• Производитель: CHINT - компания с международной репутацией в области электрооборудования.

Совместимость и монтаж

Контакт сигнальный AL-M2 L для NXM(LE)-160 (левый) совместим исключительно с автоматическими выключателями серии NXM(LE)-160. Установка возможна только на левой стороне корпуса выключателя - правосторонние модели не подходят. Монтаж выполняется путём защёлкивания на специальные направляющие на боковой стенке. После установки необходимо затянуть винты подключения, чтобы обеспечить надёжный контакт с проводами. Подключение осуществляется проводами до 2,5 мм2.

Преимущества

• Упрощает сборку панелей управления - сигнал о состоянии автомата можно использовать без внешних датчиков;
• Не требует дополнительного питания - работает механически, напрямую связан с движением рычага выключателя;
• Высокая долговечность - контакты выполнены из качественных сплавов, рассчитаны на многократные циклы;
• Интегрированная конструкция - не занимает лишнего места внутри шкафа, не требует отдельного крепления.

Ограничения применения

• Не поддерживает управление токами выше номинальных значений автомата - используется только для сигнализации, не для силового переключения;
• Работает только с NXM(LE)-160 - несовместим с другими моделями NXM, даже с аналогичными номиналами;
• Установка доступна только слева - нельзя смонтировать справа, если выключатель установлен в ограниченном пространстве;
• Не предназначена для работы во взрывоопасных средах - отсутствуют соответствующие защиты (Ex-обозначения).

Примеры использования

• На станке: контакт сигнальный AL-M2 L для NXM(LE)-160 (левый) даёт сигнал ПЛК, когда машина отключена - система проверяет безопасность перед запуском;
• В распределительном щите: подключён к индикаторной лампе, которая горит только при включённом автомате;
• В системе удалённого мониторинга: сигнал с контакта передаётся на сервер для учёта времени работы оборудования.

Практические советы

• Перед установкой убедитесь, что выключатель NXM(LE)-160 полностью отключён - работа под напряжением недопустима;
• Проверьте посадочную площадку на боковой стенке - она должна быть чистой и не повреждённой;
• При использовании нескольких контактов - следите, чтобы они не мешали друг другу при установке рядом;
• Для длительной эксплуатации используйте провода с гибкой жилой и термоусадочные наконечники - это снижает риск ослабления винтового соединения;
• Артикул 946947 - сохраняйте его при заказе запасных частей, особенно если в вашем проекте несколько таких контактов.
