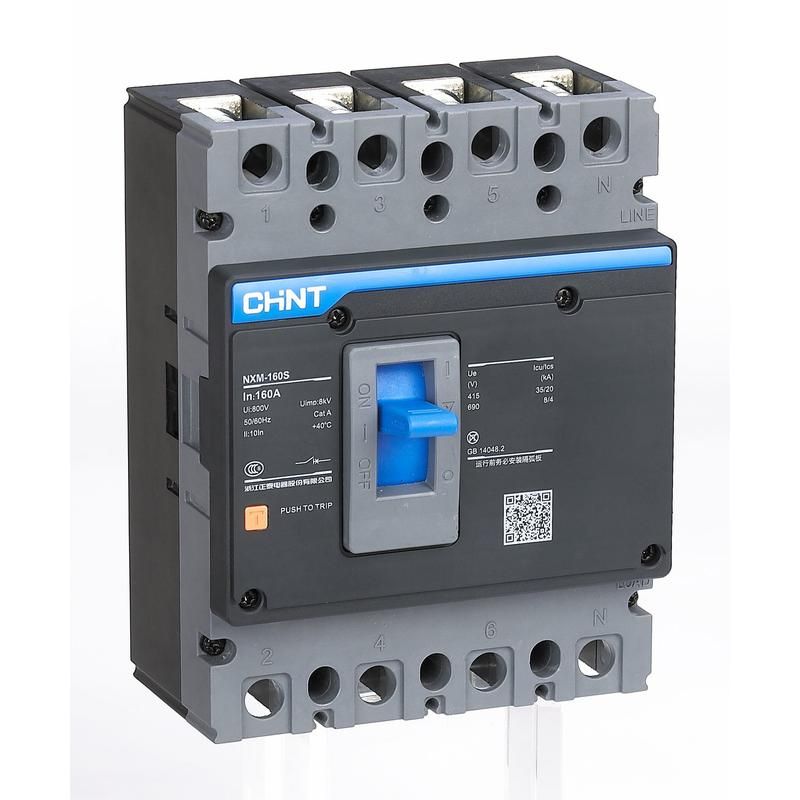

Выключатель автоматический NXM-160S/3Р 160A 35кА (R) | 131364 CHINT

Автоматический выключатель NXM-160S (R) от CHINT - трёхполюсное компактное устройство в литом корпусе с номинальным током 160 А и отключающей способностью 35 кА. Применяется в вводно-распределительных устройствах, где требуется надёжная защита от перегрузок, КЗ и просадок напряжения.

Назначение и область применения

NXM-160S (R) предназначен для защиты электрических цепей в промышленных и коммерческих объектах. Используется в вводно-распределительных устройствах (ВРУ), автоматических системах резервирования (АВР) и главных распределительных щитах (ГРЩ). Подходит для управления мощными нагрузками: промышленные станки, насосные группы, системы вентиляции, конвейеры.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение переменного тока, включая высоковольтные сети до 690 В.
• Номинальная отключающая способность Icu: 35 кА - способность безопасно прервать ток короткого замыкания до 35 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает работу на одной или двух фазах.
• Степень защиты IP30 - предохраняет от доступа пальцев и твердых предметов размером более 2,5 мм; не защищён от воды.
• Моторный привод: да - позволяет дистанционно включать/выключать устройство через внешний привод, удобно для удалённого управления.
• Диапазон регулировки тока короткого замыкания: 10–1920 А - можно настроить порог срабатывания по КЗ в широких пределах под конкретную нагрузку.
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка, КЗ или ручное отключение).
• Конструкция: комплектное устройство в литом корпусе - герметичная, прочная конструкция, устойчивая к механическим воздействиям.

Совместимость и монтаж

NXM-160S (R) монтируется на DIN-рейку 35 мм, совместим со стандартной шиной для промышленных щитов. Для работы с моторным приводом требуются дополнительные кабели управления и источник питания 24 В постоянного тока. Подключение силовых клемм - винтовое, рекомендуется момент затяжки 8–10 Нм. Учитывайте посадочные габариты: устройство занимает 3 модуля (54 мм) по ширине. Монтаж возможен только в закрытых помещениях из-за степени защиты IP30.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-2. Произведено в соответствии с требованиями безопасности для промышленного электрооборудования. Сертифицировано для эксплуатации в условиях, не содержащих взрывоопасных смесей и агрессивных паров.

Преимущества

• Широкий диапазон регулировки тока КЗ - позволяет точно адаптировать защиту под тип нагрузки, снижает риск ложных срабатываний.
• Моторный привод - обеспечивает возможность автоматизации и дистанционного управления без необходимости открывать щит.
• Яркий указатель расцепления - ускоряет диагностику аварии, снижает время простоя.
• Литой корпус - повышает долговечность, устойчивость к вибрациям и запылению в промышленной среде.

Ограничения применения

• Не применяется во влажных, открытых или наружных установках - степень защиты IP30 не предусматривает защиту от воды и пыли.
• Не подходит для бытовых сетей 220 В - оптимизирован для трёхфазных промышленных систем 380–690 В.
• Требует профессиональной настройки тока КЗ - некорректная настройка может привести к отказу защиты или частым отключениям.
• Моторный привод требует дополнительного источника питания и контрольной логики - не работает автономно.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью до 110 кВт.
• Защита питающего контура для насосной станции с частотным преобразователем.
• Фазовый выключатель в системе АВР для резервного питания серверной комнаты.
• Контур управления крупногабаритным конвейером с высокими пусковыми токами.

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки (не выше 160 А) и расчетного тока КЗ (не выше 35 кА).
• Настройте ток срабатывания по КЗ в диапазоне 10–1920 А согласно характеристикам защищаемого оборудования - лучше использовать таблицы производителя.
• Подключите моторный привод только после отключения основного питания и соблюдения правил LOTO (блокировка-маркировка).
• Проверяйте указатель расцепления после каждого отключения - он помогает отличить перегрузку от реального КЗ.
• Не используйте NXM-160S (R) вместо УЗО - он не защищает от утечек тока на землю, нужна дополнительная защита.
