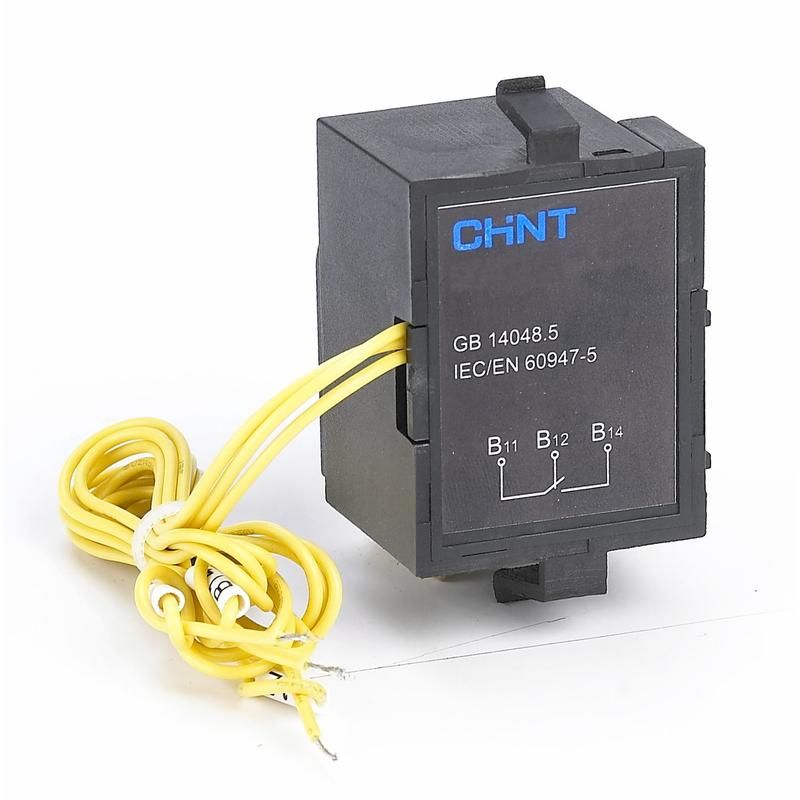

Контакт сигнальный AL-M2 R для NXM(LE)-160/2P/3P/4P (правый) (R) | 946950 CHINT

Контакт сигнальный AL-M2 R для NXM-160/2P/3P/4P и NXM(LE)-160/2P/3P/4P (правый) от CHINT предназначен для передачи сигналов состояния автоматического выключателя - например, о срабатывании или отключении. Этот компонент устанавливается сбоку на серию NXM(S) и работает совместно с выключателями через винтовые зажимы.

Назначение и область применения

Контакт сигнальный AL-M2 R для NXM-160/2P/3P/4P и NXM(LE)-160/2P/3P/4P (правый) используется для удалённого контроля положения автомата: он даёт сигнал, когда выключатель переведён в положение «выкл» или произошло автоматическое отключение из-за перегрузки или КЗ. Применяется в системах управления, пультах, панелях автоматизации, где важно знать состояние аппарата без физического осмотра. Подходит для установки в щитах на объектах жилой, коммерческой и промышленной недвижимости.

Технические характеристики

• Количество контактов: один - не имеет ни нормально замкнутых, ни нормально разомкнутых контактов; фактически это контакт, активируемый механически при срабатывании автомата;
• Способ монтажа: боковой - устанавливается в специальный паз справа на корпусе выключателя NXM-160 или NXM(LE)-160;
• Тип подключения: винтовой - провода фиксируются зажимами, доступными после снятия крышки;
• Совместим с моделями: NXM-160/2P, NXM-160/3P, NXM-160/4P, NXM(LE)-160/2P, NXM(LE)-160/3P, NXM(LE)-160/4P;
• Производитель: CHINT, серия NXM(S) Аксессуары.

Совместимость и монтаж

AL-M2 R для NXM-160/2P/3P/4P и NXM(LE)-160/2P/3P/4P (правый) устанавливается исключительно на правую сторону корпуса выключателя. Для монтажа необходимо:

• Убедиться, что автомат отключен и обесточен;
• Снять декоративную крышку с боковой стороны устройства;
• Вставить контакт до щелчка - он защёлкивается в пазу;
• Подключить провода к винтовым клеммам - максимальная площадь сечения - 2,5 мм2;
• Закрыть крышку и проверить надёжность фиксации.

Не допускается установка на левую сторону или на другие модели выключателей вне серии NXM(S).

Преимущества

• Простая и надёжная механическая связь с основным аппаратом - нет необходимости в внешних датчиках или сложной проводке;
• Интеграция в существующую систему NXM(S) - совместимость гарантирована производителем;
• Винтовое подключение обеспечивает долговечный контакт даже при вибрациях и частых циклах включения;
• Небольшие габариты позволяют использовать его в плотно укомплектованных шкафах.

Ограничения применения

• Не является самостоятельным устройством - требует наличия совместимого выключателя NXM-160 или NXM(LE)-160;
• Работает только в паре с автоматом - не поддерживает управление или коммутацию нагрузки;
• Не рассчитан на работу в условиях повышенной влажности или агрессивной среды - не имеет защиты IP выше IP20;
• Не применяется в цепях переменного тока свыше 500 В или постоянного тока свыше 250 В - указанные пределы соответствуют классу NXM-160.

Примеры использования

• Система управления насосной станцией: сигнал от AL-M2 R для NXM-160/2P/3P/4P и NXM(LE)-160/2P/3P/4P (правый) сообщает контроллеру, что автомат отключился - запускается оповещение оператора;
• Щитовая автоматизация на заводе: несколько выключателей с установленными контактами передают статус в PLC - позволяет отслеживать работоспособность линий без визуального осмотра;
• Жилой комплекс: в распределительном щите сигнал от контакта AL-M2 R помогает диагностировать причину отключения света в квартире.

Практические советы

• Перед установкой проверьте, что вы используете именно правый контакт - левый аналог (AL-M2 L) не взаимозаменяем;
• При подключении не затягивайте винты слишком сильно - можно повредить пластиковую клемму;
• Если планируете много точек сигнализации - учтите, что каждый контакт занимает место на боковой стенке автомата, поэтому не более одного на каждую фазу;
• Артикул 946950 - единственный номер для этого изделия в каталоге CHINT - сохраняйте его при заказе запчастей.
