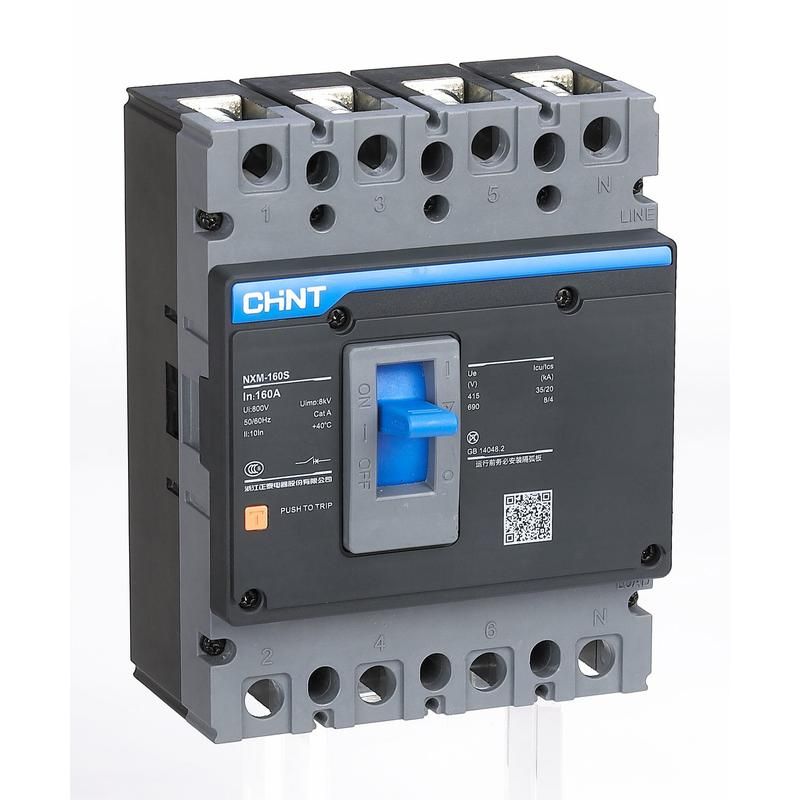

Выключатель автоматический NXM-160S/3Р 125A 35кА (R) | 844326 CHINT

Автоматический выключатель NXM-160S (R) от CHINT - трёхполюсное устройство на 125 А с отключающей способностью 35 кА, предназначенное для надёжной защиты электрических цепей в распределительных щитах. Выключатель NXM-160S (R) применяется в системах АВР, ВРУ и ГРЩ, где важна быстрая реакция на аварийные режимы.

Назначение и область применения

Выключатель NXM-160S (R) защищает электрооборудование от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Он устанавливается в качестве основного вводного автомата или секционного коммутационного аппарата в распределительных устройствах: АВР, ВРУ, ГРЩ. Подходит для промышленных объектов, энергообъектов, заводских линий и других мест с высокими требованиями к надёжности питания.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность Icu: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 3 - управление всеми фазами одновременно, подходит для трёхфазных сетей.
• Номинальное напряжение: 690 В - рабочее напряжение сети, для которой рассчитан аппарат.
• Диапазон регулировки тока КЗ: 1500 А - порог срабатывания мгновенного расцепителя можно установить на уровне 1500 А, что позволяет адаптировать чувствительность к конкретным условиям нагрузки.
• Тип конструкции: выключатель в литом корпусе - герметичная, прочная конструкция, устойчивая к механическим воздействиям и внешним факторам.
• Конструктивное исполнение: комплектное устройство в корпусе - готовый модуль, не требует сборки.
• Моторный привод: да - возможность удалённого включения/выключения через электропривод, удобно для автоматизированных систем.
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка, КЗ или ручное отключение).
• Степень защиты IP30 - защита от доступа пальцами и твёрдых предметов >2,5 мм; пылевлагозащита отсутствует, требуется установка внутри закрытого шкафа.

Совместимость и монтаж

Выключатель NXM-160S (R) монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендуется момент затяжки согласно руководству производителя. Моторный привод подключается отдельными кабелями управления (напряжение привода указывается в спецификации). Установка возможна только в сухих помещениях с температурой от -5C до +40C. Обязательно соблюдать посадочные габариты: устройство имеет жестко заданные размеры, совместимо со стандартными шкафами для серии NXM(S).

Безопасность и стандарты

Выключатель NXM-160S (R) соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Применяет принципы двойной защиты: тепловую (для перегрузок) и электромагнитную (для КЗ). Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения, исключая случайное включение после аварии.

Преимущества

• Высокая отключающая способность (35 кА) обеспечивает надёжность даже при серьёзных авариях в распределительных сетях.
• Регулируемый ток КЗ (до 1500 А) позволяет точно настроить защиту под тип нагрузки, избежав ложных срабатываний.
• Моторный привод даёт возможность дистанционного управления - идеально для автоматизированных систем и удалённых объектов.
• Литой корпус гарантирует долговечность и устойчивость к вибрациям, характерным для промышленных условий.
• Индикация причины расцепления минимизирует время диагностики и восстановления работы.

Ограничения применения

• Степень защиты IP30 запрещает установку на открытом воздухе или во влажных средах - необходимо использовать в закрытых шкафах.
• Не предназначен для частого ручного включения/отключения - для таких задач лучше применять контакторы.
• Максимальное напряжение 690 В ограничивает использование в сверхвысоковольтных системах (>1 кВ).
• Требуется точное соответствие сечения кабелей и момента затяжки - неверный монтаж может вызвать нагрев и выход из строя.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с мощностью до 80–100 кВт.
• Секционный автомат в системе АВР для бесперебойного питания критически важного оборудования.
• Защита трёхфазного двигателя большой мощности в составе пускателя с предварительной настройкой тока КЗ на 1500 А.
• Распределительный щит ВРУ в административном здании с высокой плотностью потребителей.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки был не выше 125 А - превышение приведёт к преждевременному износу.
• При использовании моторного привода убедитесь, что источник управления (например, PLC) совместим по напряжению и току.
• Не используйте выключатель NXM-160S (R) в качестве разъединителя - он не предназначен для частого ручного отключения под нагрузкой.
• При проектировании щита учтите габариты устройства - он занимает 3 модуля (54 мм) на DIN-рейке.
• Регулярно осматривайте указатель расцепления: если он постоянно активирован, это сигнал о проблемах в цепи - проверьте нагрузку и состояние кабелей.
