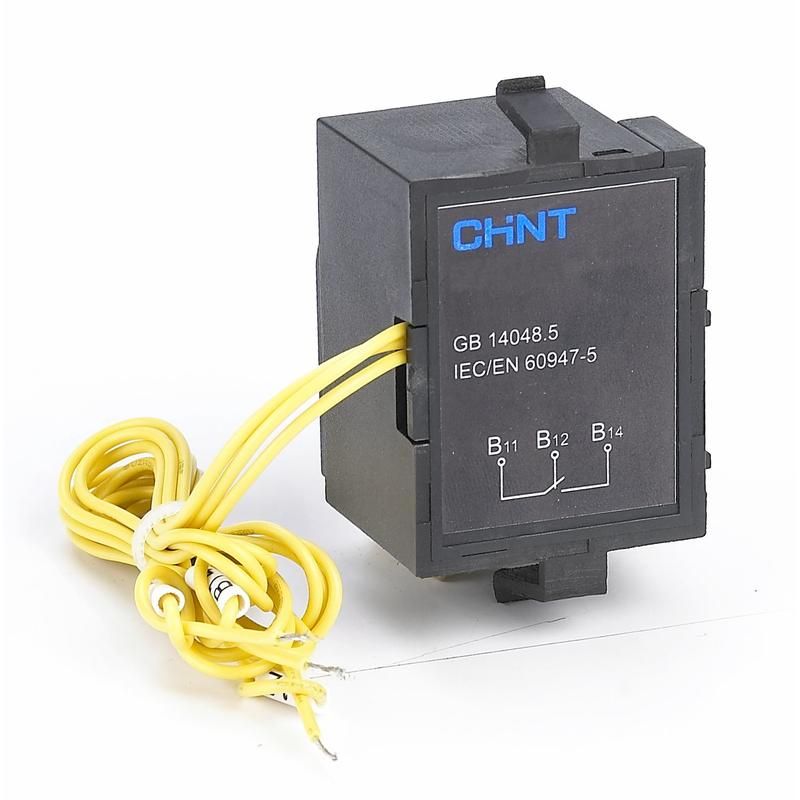

Контакт сигнальный AL-M5 R для NXM-800 (правый) (R) | 946934 CHINT

Контакт сигнальный AL-M5 R для NXM-800 (правый) от CHINT предназначен для установки на автоматические выключатели серии NXM-800, обеспечивая внешнее сигналение состояния аппарата - например, замыкание или размыкание цепи. Этот компонент используется в системах управления и контроля, где требуется визуальное или электрическое оповещение о положении автомата.

Назначение и область применения

Контакт сигнальный AL-M5 R для NXM-800 (правый) - это вспомогательный модуль, который устанавливается на правую сторону автоматического выключателя NXM-800. Он передает информацию о состоянии контактов автомата (включен/выключен) во вторичную цепь управления. Подходит для использования в распределительных щитах, на производствах, в системах автономного управления оборудованием.

Технические характеристики

• Количество переключающих контактов: 1
• Тип подключения: винтовой зажим - надежное и проверенное решение для постоянной связи
• Количество нормально закрытых (НЗ) контактов: 0 - работает только как нормально открытый (НО) контакт
• Способ монтажа: боковой - фиксируется исключительно справа от корпуса NXM-800

Совместимость и монтаж

Контакт совместим только с автоматическими выключателями серии NXM-800 от CHINT. Установка возможна лишь на правую сторону устройства - слева он не крепится. Для монтажа необходимо полностью открыть крышку выключателя, зафиксировать контакт AL-M5 R до характерного щелчка и затянуть винты подключения проводов моментом не более 0,5 Нм. После сборки проверьте механическую связь между основным контактом автомата и сигнальным контактом - перемещение рычага автомата должно вызывать четкое переключение контакта.

Преимущества

• Уникальная совместимость с серийными выключателями NXM-800 - гарантирует точное соответствие габаритов и механической работы
• Винтовые зажимы обеспечивают долговечное соединение даже при вибрациях и частых температурных колебаниях
• Изолированная конструкция снижает риск случайного замыкания при обслуживании

Ограничения применения

• Не применяется с другими сериями автоматических выключателей - даже аналогичными по току
• Работает только как нормально открытый контакт - нельзя использовать для сигнализации “выкл” через НЗ-контакт
• Не предназначена для коммутации силовых нагрузок - максимальный ток ограничен сигналами управления (до 5 А при 250 В переменного тока)

Примеры использования

• Подключение к контроллеру PLC для отображения статуса питания станка
• Индикация включения главного автомата на панели оператора через светодиод
• Автоматическое отключение системы безопасности при отключении питания

Практические советы

• Перед установкой убедитесь, что автомат NXM-800 находится в положении OFF - это предотвращает повреждение механизма при попытке насильственной фиксации
• Выбирайте провода с жилой не менее 0,5 мм2 - меньшее сечение может плохо фиксироваться в винтовом зажиме
• Обязательно пометьте провода, подключенные к AL-M5 R - они часто путаются с другими сигнальными контурами в шкафах
• Артикул 946934 - единственный номер для этого конкретного варианта; не используйте другие контакты из серии AL-M5 без проверки ориентации (левый/правый)
