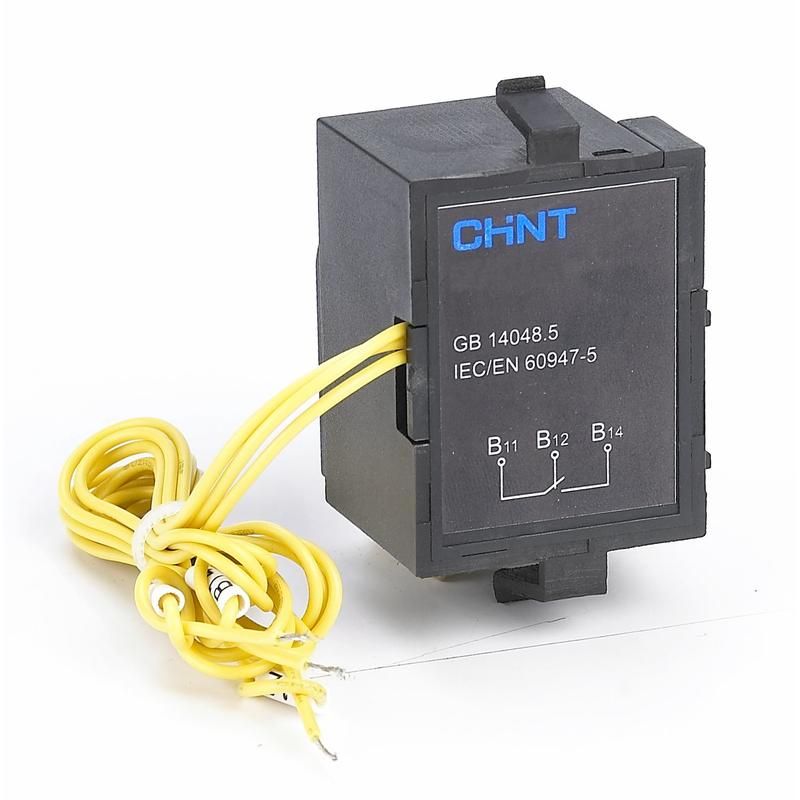

Контакт сигнальный AL-M5 R LE для NXMLE-800/NXM-1000 (правый) (R) | 946928 CHINT

Контакт сигнальный AL-M5 R LE для NXMLE-800/NXM-1000 (правый) (R) от CHINT - это дополнительный модуль для расширения функционала автоматических выключателей серии NXM(S). Он позволяет передавать сигнал о состоянии аппарата через внешние устройства, например, индикаторы или системы управления. Артикул 946928 предназначен для установки справа на корпусе выключателя.

Назначение и область применения

Контакт сигнальный AL-M5 R LE для NXMLE-800/NXM-1000 (правый) (R) используется для передачи информации о положении автомата: включен/выключен. Подходит для систем контроля и автоматизации, где важно знать состояние оборудования без прямого доступа к выключателю. Применяется в щитах управления, на производстве, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Количество переключающих контактов: 1 (один нормально открытый контакт)
• Тип подключения: винтовой зажим - надёжное и проверенное соединение для проводов до 2,5 мм2
• Количество нормально замкнутых контактов: 0 - контакт работает только как нормально разомкнутый
• Способ монтажа: боковой - устанавливается исключительно на правую сторону корпуса выключателя NXMLE-800 или NXM-1000

Совместимость и монтаж

Контакт сигнальный AL-M5 R LE для NXMLE-800/NXM-1000 (правый) (R) совместим только с автоматическими выключателями серии NXM(S) от CHINT, имеющими соответствующий крепёжный фланец с правой стороны. Монтаж выполняется путём защёлкивания на специальную направляющую. Перед установкой необходимо отключить питание и убедиться, что выключатель находится в отключённом состоянии. Нельзя использовать этот контакт с другими сериями автоматов или на левой стороне - он имеет асимметричную форму.

Преимущества

• Упрощает диагностику состояния автомата удалённо - сигнал можно подать на индикацию или PLC
• Винтовое подключение обеспечивает долговечность и устойчивость к вибрациям
• Интегрированная конструкция не требует дополнительного крепления - полностью совмещена с корпусом выключателя
• Не влияет на коммутационные характеристики основного автомата

Ограничения применения

• Поддерживает только один тип контакта - нормально разомкнутый; нельзя применять там, где требуется НЗ-контакт
• Работает только с выключателями NXMLE-800 и NXM-1000 - несовместим с другими моделями, даже из той же серии
• Установлен только на правую сторону - невозможно поменять местами или установить слева
• Не предназначены для работы в условиях повышенной взрывоопасности или агрессивных средах без дополнительной защиты

Примеры использования

• На производственной линии: сигнал от AL-M5 R LE передаётся на HMI, показывая, включён ли привод конвейера
• В распределительном щите: индикатор горит, когда автомат в положении «ON», что удобно при обслуживании
• В системах БАС: входной дискретный сигнал от контакта используется для учёта потребления электроэнергии

Практические советы

• Перед заказом проверьте, есть ли на вашем выключателе NXMLE-800/NXM-1000 свободный боковой крепёж - контакт не устанавливается на все модели
• При подключении используйте жилы сечением до 2,5 мм2 - более толстые провода не войдут в зажим
• Не затягивайте винты слишком сильно - это повредит пластиковую часть контакта
• AL-M5 R LE для NXMLE-800/NXM-1000 (правый) (R) - это расходный элемент; при частых циклах включения/отключения срок службы ограничен числом операций - следите за состоянием контактов при плановом осмотре
