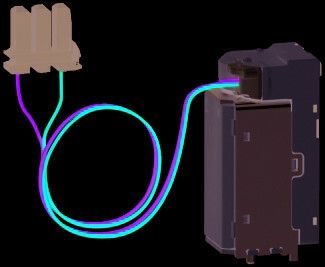

НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ MX 400V AC | SPA-MX4A SE APC

Расцепитель независимый MX 400V AC, 240V Systeme Electric - устройство для удалённого отключения автоматических выключателей Series SystemePact ACB при подаче управляющего напряжения. Применяется в системах автоматизации, где требуется дистанционное управление питанием оборудования.

Назначение и область применения

Расцепитель независимый MX 400V AC, 240V Systeme Electric предназначен для командного отключения автоматического выключателя при появлении напряжения на его катушке. Он не влияет на работу выключателя в нормальном режиме - активируется только при подаче сигнала. Подходит для установки в щитах управления, на производстве, в энергообъектах и объектах с автоматизированным контролем.

Технические характеристики

• Тип: Расцепитель независимый
• Род тока: Переменный (AC)
• Номинальное напряжение управления (Us): 220–240 В AC
• Максимальное рабочее напряжение: 400 В AC
• Тип подключения: Винтовые зажимы
• Совместим с: Выключателями-разъединителями, выключателями нагрузки, силовыми выключателями серии SystemePact ACB

Совместимость и монтаж

Расцепитель независимый MX 400V AC, 240V Systeme Electric устанавливается исключительно на выключатели системы SystemePact ACB. Монтируется механически на фронтальной части аппарата - совпадают крепёжные элементы и штоки взаимодействия. Подключение управляющей цепи осуществляется через винтовые клеммы. Напряжение 220–240 В AC подаётся на входные контакты расцепителя. После подачи напряжения выключатель отключается немедленно; при сохранении напряжения он остаётся заблокирован в положении «отключено» до его снятия.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на аппараты коммутационные и защиты. Не содержит открытых токоведущих частей при установленном корпусе. Работает в пределах температур, допустимых для серий SystemePact ACB. Электрическая изоляция рассчитана на 400 В AC, что обеспечивает безопасную эксплуатацию в сетях до 400 В.

Преимущества

• Мгновенное отключение при подаче управляющего сигнала - реакция без задержки
• Функция блокировки: выключатель остаётся в отключённом состоянии при постоянном напряжении, предотвращая случайное включение
• Простой винтовой монтаж - не требует специальных инструментов
• Стандартная совместимость с широким спектром выключателей SystemePact ACB

Ограничения применения

• Не работает с постоянным током (DC) - только переменный ток 220–240 В AC
• Поддерживается только для выключателей серии SystemePact ACB - несовместим с другими брэндами или моделями
• Не предназначена для частого включения/выключения - длительная подача напряжения вызывает блокировку, которая требует ручного сброса после снятия сигнала
• Не защищён от перегрузок по току - используется только как исполнительный орган, не заменяет защитные функции автомата

Примеры использования

• Автоматическое отключение станка при аварии на участке - сигнал с датчика срабатывает на расцепитель, отключая питание
• Удалённое отключение группы освещения из центрального пункта управления
• Интеграция в систему SCADA для дистанционного отключения оборудования при превышении порогов
• Энергосбережение: отключение неиспользуемых линий по расписанию через внешний контроллер

Практические советы

• Проверьте соответствие напряжения сети (220–240 В AC) перед подключением - превышение может повредить катушку
• При монтаже убедитесь, что расцепитель плотно зафиксирован на выключателе - слабый контакт снижает надёжность срабатывания
• Не используйте расцепитель MX 400V AC, 240V Systeme Electric в качестве основного выключающего устройства - он не имеет собственной защиты от КЗ или перегруза
• При необходимости частого сброса блокировки предусмотрите автоматическое снятие управляющего напряжения - например, через таймер или реле
• Артикул spa-mx4a - единственный идентификатор для заказа запасных частей. Храните его при обслуживании щита.
