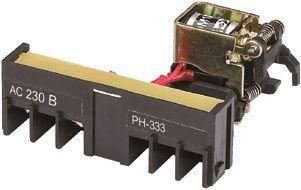

Расцепитель независимый правый AC220В РН-332 от компании DEKraft предназначен для удалённого отключения автоматических выключателей серии ВА-332 при подаче напряжения 220 В переменного тока. Устройство устанавливается справа на корпусе выключателя и работает совместно с серийными моделями ВА-330А.

Назначение и область применения

Расцепитель независимый правый AC220В РН-332 используется для дистанционного отключения автомата при необходимости аварийной или плановой остановки цепи. Он активируется внешним сигналом - когда на его катушку подаётся напряжение 220 В AC, расцепитель механически сбрасывает защёлку выключателя, переводя его в положение «выкл». Применяется в системах управления, где требуется быстрое и надёжное отключение нагрузки: промышленные станки, системы вентиляции, конвейеры, щитовые устройства с автоматизированным управлением.

Технические характеристики

• Тип изделия: Расцепитель независимый
• Тип тока: Переменный (AC)
• Номинальное напряжение питания: 220 В
• Диапазон тока срабатывания: 85–110 А (ток, проходящий через катушку при срабатывании)
• Наличие катушки: Да - электромагнитная катушка обеспечивает механическое действие
• Тип подключения: Винтовые зажимы - удобны для подключения медных проводов сечением до 2,5 мм2
• Количество нормально замкнутых (НЗ) контактов: 1 - сигнализацией состояния отключения
• Количество нормально открытых (НО) контактов: 1 - позволяет передавать команду на другие устройства после срабатывания

Совместимость и монтаж

Расцепитель независимый правый AC220В РН-332 совместим исключительно с автоматическими выключателями серии ВА-332 и ВА-330А. Монтируется только на правую сторону корпуса выключателя - установка слева невозможна из-за особенностей механизма. Для монтажа необходимо:

• Выключить питание и убедиться в отсутствии напряжения;
• Снять крышку выключателя, если она закрывает место установки;
• Зафиксировать расцепитель в специальном пазу с помощью фиксирующих защёлок;
• Подключить провода к клеммам катушки (L/N) и контактным группам (НЗ/НО);
• Убедиться, что рычаг расцепителя свободно взаимодействует с механизмом сброса автомата - без перегруза или трения.

Не допускается использование с другими типами выключателей - даже близкими по габаритам - из-за различий в форме и расположении рычагов сброса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для устройств коммутационной аппаратуры. Катушка выполнена с термостойкой изоляцией, рассчитана на длительную работу при температуре до +55 C. Отсутствие защиты IP указывает на необходимость установки внутри электрошкафа - применение вне герметичной среды запрещено.

Преимущества

• Механизм срабатывания надёжен - прямое механическое воздействие на шток выключателя минимизирует вероятность отказа;
• Наличие двух контактных групп (НО+НЗ) позволяет использовать расцепитель не только для отключения, но и для формирования сигнала в систему контроля;
• Винтовое подключение устойчиво к вибрациям и не требует специальных инструментов;
• Совместимость с популярной серией ВА-330А делает его универсальным решением для модернизации существующих щитов.

Ограничения применения

• Не постоянный ток (DC) - работа возможна только при 220 В переменного тока;
• Нельзя устанавливать на выключатели других серий - даже если они имеют аналогичный номинал;
• Не предназначены для частого срабатывания более 10 раз в час - высокая частота вызывает нагрев катушки и снижает срок службы;
• Требуется внутренняя установка в электрошкаф - не имеет защиты от пыли и влаги;
• Не рекомендован для работы при температуре ниже −10 C и выше +55 C.

Примеры использования

• Автоматическое отключение насосной группы при достижении предельного давления в трубопроводе;
• Экстренная остановка конвейера по сигналу с датчика перегруза;
• Отключение участка сети при пожарной сигнализации через контроллер;
• Обеспечение безопасного доступа к оборудованию - отключение по кнопке “Стоп” в операторской панели.

Практические советы

• Проверьте соответствие типа выключателя - РН-332 можно установить **только** на ВА-332 / ВА-330А; проверьте наличие правильного места крепления на корпусе.
• При подключении используйте жилы сечением 0,75–2,5 мм2 - слишком толстые провода плохо зажимаются, тонкие - риск перегрева.
• После монтажа протестируйте работу: подайте 220 В на катушку - выключатель должен отключиться сразу, без задержки.
• Если расцепитель срабатывает не всегда - осмотрите состояние рычага: он должен двигаться свободно, без заеданий.
• Для долгой службы не применяйте устройство в условиях повышенной вибрации без демпферов - это может повредить внутренние детали.
