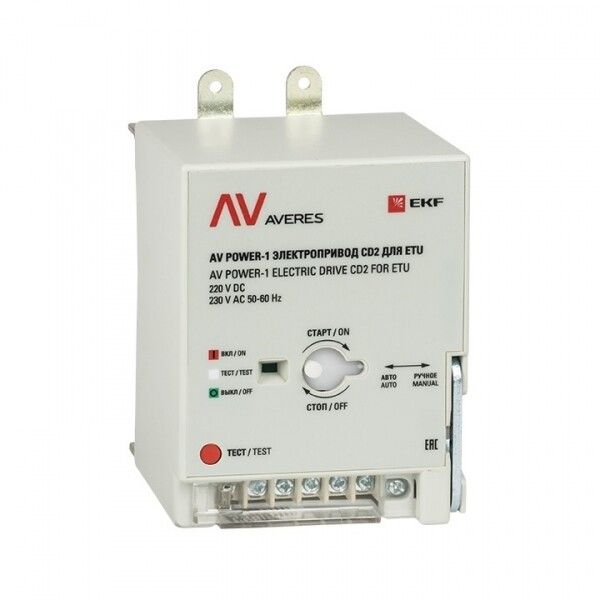

Электропривод CD2 для ETU AV POWER-1 AVERES EKF mccb-1-CD2-ETU-av

Электропривод CD2 для автоматического выключателя AV POWER-1 от EKF предназначен для удалённого включения и отключения автомата в цепях переменного и постоянного тока. Модель совместима с выключателями серии Averes и обеспечивает управление без физического доступа к аппарату - особенно полезно в щитовых, на высоких участках или в опасных зонах.

Назначение и область применения

Электропривод CD2 для автоматического выключателя AV POWER-1 позволяет управлять состоянием автомата дистанционно - через сигнал от внешнего устройства (например, PLC, системы учёта энергии или пульта управления). Применяется там, где требуется автоматизация процессов: в промышленных щитах, на конвейерах, насосных станциях, системах бесперебойного питания и объектах с повышенными требованиями к безопасности.

Технические характеристики

• Тип привода: моторный - работает за счёт встроенного электродвигателя
• Напряжение питания: 230 В - совместим с сетями 220–240 В переменного и постоянного тока
• Мощность потребления: 14 Вт - низкий расход энергии, не нагружает источник питания
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды; требует установки внутри закрытых щитов
• Материал корпуса: сталь - прочный, устойчив к механическим воздействиям
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%
• Способ монтажа: на монтажную плату - крепится непосредственно к корпусу выключателя AV POWER-1, не требует отдельной панели
• Сертифицирован по ГОСТ Р 50030.2-99 - соответствует требованиям к аппаратуре низкого напряжения

Совместимость и монтаж

Электропривод CD2 для автоматического выключателя AV POWER-1 совместим исключительно с автоматическими выключателями серии Averes, в частности с моделью AV POWER-1. Крепится на специальный посадочный участок на лицевой стороне корпуса выключателя. Подключение осуществляется через клеммы, расположенные на задней стенке привода - провода заводятся изнутри щита через боковые гнезда выключателя. Не требует дополнительных крепёжных элементов. Для правильной работы необходимо соблюдать ориентацию: ось движения привода должна совпадать с направлением рычага выключателя.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 50030.2-99, что гарантирует соответствие нормам безопасности для электрооборудования низкого напряжения. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или влаги - поэтому запрещено использование вне герметичных щитов. Напряжение 230 В соответствует бытовым и промышленным сетям, однако при работе в условиях перепадов напряжения рекомендуется использовать стабилизатор.

Преимущества

• Простая установка - не требует доработки корпуса выключателя
• Низкая мощность - экономично, не создаёт нагрузки на систему питания
• Работает от переменного и постоянного тока - универсальное решение для различных систем управления
• Совместим с электронными расцепителями ETU2.2 и ETU6.2 - можно интегрировать в интеллектуальные системы контроля
• Жесткий металлический корпус - долговечность даже в условиях вибраций и ударов

Ограничения применения

• Не предназначена для открытого монтажа - IP20 не допускает эксплуатации во влажных, пыльных или наружных условиях
• Поддерживается только выключатель AV POWER-1 - несовместим с другими типами автоматов, даже от EKF
• Не имеет функции ручного управления - при отказе привода отключение возможно только путём демонтажа или ручного действия на сам выключатель
• Не подходит для частого циклического включения/выключения - длительная работа более 10 минут подряд может вызвать перегрев двигателя

Примеры использования

• Автоматизация технологических линий - дистанционное отключение оборудования при аварии
• Системы энергоэффективности - отключение неиспользуемых групп нагрузок по расписанию
• Аварийные системы - принудительное отключение при срабатывании пожарной сигнализации
• Щитовые помещения с ограниченным доступом - управление из операторской комнаты

Практические советы

• Перед установкой проверьте, чтобы рычаг выключателя находился в положении «выкл» - иначе привод не сможет захватить механизм
• Обязательно используйте кабель с сечением не менее 0,75 мм2 - малое сечение может вызвать перегрев при длительном режиме
• При использовании с ETU-расцепителями убедитесь, что коммуникационный модуль подключен правильно - иначе система управления не будет работать
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую часть корпуса выключателя
• Проверяйте состояние контактов привода каждые 6 месяцев - окисление снижает надёжность включения
