Автоматический выключатель AV POWER-1/3 100А 50kA ETU6.0 | mccb-13-100-6.0-av EKF

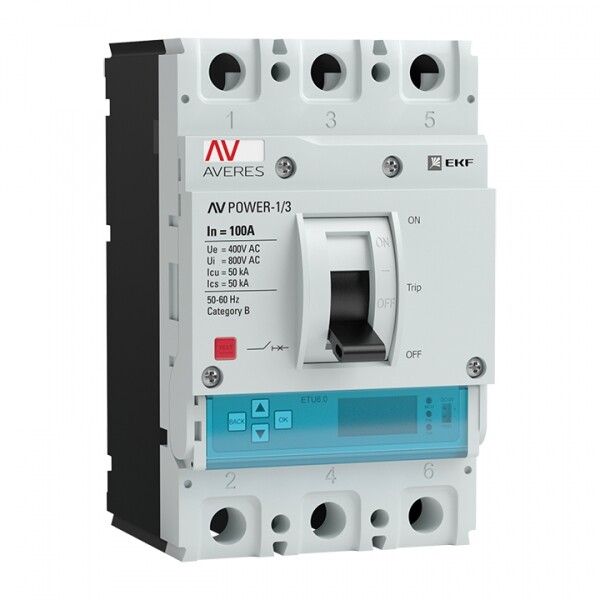

Автоматический выключатель AV POWER-1/3 100А 50кА ETU6.0 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Этот прибор сочетает надёжную механическую прочность, точную электронную защиту и совместимость с моторными приводами, что делает его универсальным решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 100А 50кА ETU6.0 используется для редких операций включения и отключения нагрузки в штатном режиме, а также для аварийной защиты цепей. Подходит для защиты распределительных сетей и трёхфазных электродвигателей в промышленных объектах: на конвейерах, насосных станциях, компрессорах, вентиляционных системах и других устройствах с высокими пусковыми токами.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400–690 В AC - работает в сетях среднего и высокого напряжения, включая 400 В и 660 В
• Тип расцепителя: электронный ETU6.0 - обеспечивает гибкую настройку защитных функций, диагностику и точность срабатывания
• Диапазон настройки защиты от перегрузки: 40–100 А - можно задать порог срабатывания в пределах 40% от номинала до максимума
• Диапазон регулировки защиты от КЗ: 200–1400 А - настраивается в зависимости от характера нагрузки, особенно важен для двигателей
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды; требует установки в закрытые щитовые
• Максимальное сечение кабеля: 70 мм2 - поддерживает крупногабаритные медные жилы
• Тип подключения: болтовое - надёжное, но требует ручного затягивания с соблюдением момента
• Индикатор отключения и указатель расцепления - наглядно показывают причину отключения (перегрузка, КЗ или ручное отключение)
• Моторный привод: да - возможно подключение внешнего привода для дистанционного управления
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу внутри щита
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Гарантийный срок: 120 месяцев - 10 лет гарантии от производителя
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 100А 50кА ETU6.0 совместим с любыми расцепителями серии AV-POWER того же форм-фактора благодаря унифицированному креплению. Монтаж осуществляется на монтажную плату или DIN-рейку. Для подключения используйте кабели сечением до 70 мм2 - зажимы рассчитаны именно на этот размер. Болтовое соединение требует контроля усилия затяжки: недостаточное - вызывает нагрев, избыточное - повреждает контакт. Присутствует возможность установки моторного привода для удалённого включения/отключения - это удобно в автоматизированных системах.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что подтверждает его соответствие требованиям безопасности для промышленного оборудования. Электронный расцепитель ETU6.0 исключает случайные срабатывания и обеспечивает селективность при координации с другими аппаратами. Индикация состояния и указатель причины отключения снижают риск ошибок при диагностике.

Преимущества

• Электронный расцепитель ETU6.0 позволяет точно настроить защиту под конкретную нагрузку - особенно важно для двигателей с высоким пусковым током
• Поддержка моторного привода - позволяет интегрировать выключатель в системы АСУ ТП без изменения схемы
• Широкий диапазон настройки токов перегрузки и КЗ - один прибор покрывает множество типов нагрузок
• 10-летняя гарантия - свидетельство долговечности и качества сборки
• Чёткая индикация состояния - минимизирует время простоя при ремонтах

Ограничения применения

• Не предназначен для частых включений - более 10–15 раз в час - это сокращает срок службы механизма
• Степень защиты IP30 не допускает использование во влажных, пыльных или открытых местах - требуется установка в герметичный щит
• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц
• Не имеет встроенного коммуникационного интерфейса (Modbus, Profibus); для передачи данных нужен внешний контроллер
• Требует профессиональной настройки расцепителя - неквалифицированная настройка может привести к ложным срабатываниям или отказу защиты

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 80 кВт
• Контроль питания трёхфазного двигателя насоса на водозаборной станции
• Распределительный щит на заводе с несколькими линиями, где требуется селективная защита
• Система управления конвейером с частотником - выключатель защищает линию от скачков тока при запуске

Практические советы

• При выборе места установки учтите, что AV POWER-1/3 100А 50кА ETU6.0 требует свободного пространства вокруг для теплоотвода - не устанавливайте рядом с источниками тепла
• Настройку токов перегрузки и КЗ выполняйте после определения реальных рабочих токов нагрузки - не ориентируйтесь только на паспортные данные двигателя
• Проверьте момент затяжки болтов подключения - рекомендованное значение указано в руководстве производителя
• Если вы используете моторный привод - проверьте совместимость с вашим управляемым контуром и наличие сигнализации положения
• Для обслуживания - всегда отключайте питание и применяйте процедуру LOTO (Lock Out Tag Out): даже при отключенном выключателе есть опасность напряжения на входе
