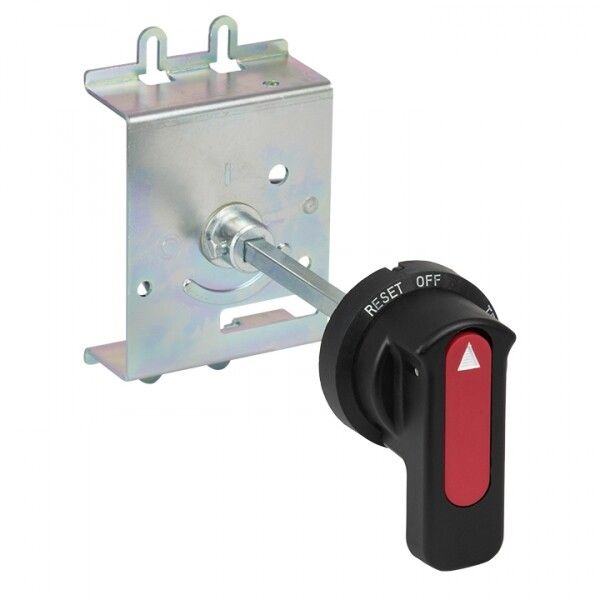

Привод ручной поворотный CS1 для ETU AV POWER-1 AVERES EKF mccb-1-CS1-ETU-av

Ручной поворотный привод CS1 для автоматических выключателей AV POWER-1 - это механическое устройство для удалённого ручного переключения положения автомата, установленного в щите. Привод совместим с сериями Averes и позволяет управлять выключателем извне, не открывая крышку щита. Артикул mccb-1-cs1-etu-av обеспечивает надёжную фиксацию и удобство обслуживания.

Назначение и область применения

Ручной поворотный привод CS1 для автоматических выключателей AV POWER-1 предназначен для дистанционного включения и отключения автомата вручную. Устанавливается на выключатель, когда доступ к рычагу затруднён - например, при монтаже в закрытых щитах, за стеной или в труднодоступных зонах. Подходит для промышленных объектов, где требуется частый контроль состояния цепи: станки, конвейеры, системы вентиляции, насосные станции.

Технические характеристики

• Тип: ручной поворотный привод
• Совместимость: да, с автоматическими выключателями AV POWER-1
• Оснащение: есть ось-переходник для точного соединения с механизмом выключателя
• Способ монтажа: крепление на монтажную плату (фиксация на лицевой стороне корпуса выключателя)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Материал: сталь - прочная, долговечная конструкция
• Цвет: чёрный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Нормативный документ: ГОСТ Р50030.2-2010

Совместимость и монтаж

Привод CS1 для AV POWER-1 устанавливается исключительно на автоматы серии Averes с соответствующим креплением. Монтируется на монтажную плату, которая уже установлена на корпусе выключателя. Для правильной сборки необходимо:

• Использовать только оригинальный переходник - он гарантирует точное соответствие углов поворота и усилия;
• Не использовать с другими типами выключателей - даже если они внешне похожи, внутренние механизмы отличаются;
• Фиксировать привод только после проверки свободного хода рычага автомата - перегрузка может сломать зубчатую передачу внутри.

Безопасность и стандарты

Привод соответствует требованиям ГОСТ Р50030.2-2010, который регламентирует безопасность автоматических выключателей. IP20 означает, что устройство не предназначено для работы во влажных или запылённых средах - его нельзя устанавливать вне щитов или в условиях высокой влажности. Все контакты и движущиеся части находятся под защитой корпуса выключателя, поэтому риск поражения током минимален при соблюдении условий монтажа.

Преимущества

• Удобство оперативного управления - можно включить/выключить автомат, не открывая щит;
• Надёжная фиксация благодаря металлической основе и оси-переходнику - не люфтит, не соскальзывает;
• Совместимость с электронными расцепителями ETU2.2 и ETU6.2 - не мешает работе других дополнительных модулей;
• Поддержка климатического исполнения УХЛ3 - работает в холодных помещениях без потери функциональности.

Ограничения применения

• Не применяется в открытых щитах, на улице или в местах с постоянной влажностью - IP20 недостаточен;
• Не подходит для автоматов других брендов, даже если они имеют аналогичный форм-фактор;
• Запрещено использовать в качестве замены электропривода - привод не рассчитан на частые циклы включения/отключения;
• Не рекомендуется для помещений с агрессивной химической средой - стальной корпус не имеет антикоррозийного покрытия.

Примеры использования

• Промышленный щит на заводе: привод установлен на автомат питания конвейера, чтобы оператор мог отключить питание без вскрытия крышки;
• Аварийный отсек в котельной: привод позволяет быстро отключить насос при аварии, не подходя близко к горячему оборудованию;
• Щитовая в подвале: привод CS1 для AV POWER-1 позволяет управлять автоматом с уровня этажа выше, не спускаясь в сырую комнату.

Практические советы

• Перед установкой проверьте, чтобы рычаг автомата был в положении «выкл» - иначе привод не зафиксируется;
• При использовании нескольких приводов в одном щите - пометьте каждый, чтобы избежать путаницы при аварийном отключении;
• Не используйте силовые инструменты при затяжке - достаточно легкого нажима; переусилие может деформировать пластиковую часть корпуса выключателя;
• Проверяйте состояние оси-переходника каждые 6–12 месяцев - при длительной эксплуатации возможен износ шлицов.
