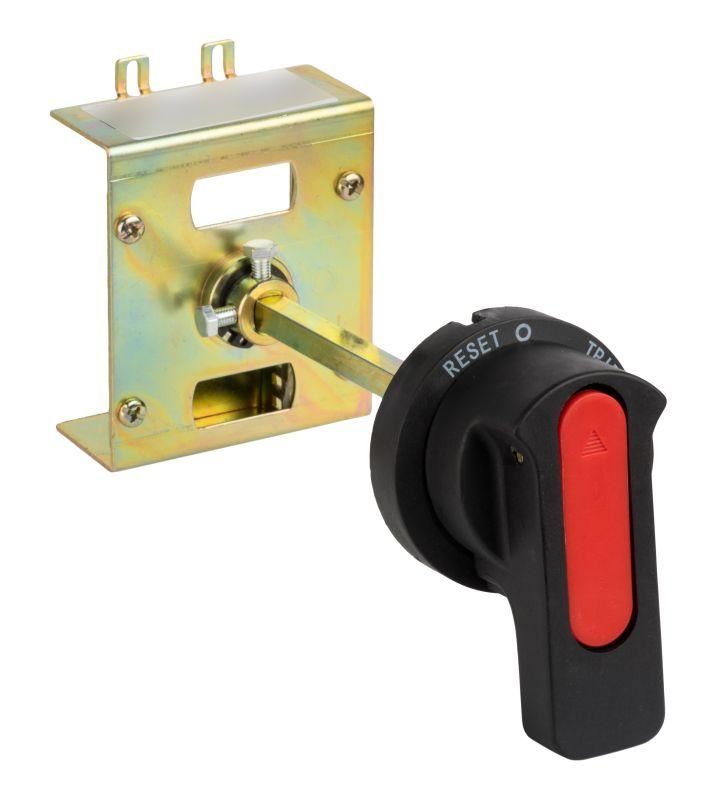

Привод поворотный ручной CS1 ВА-99М 400 EKF mccb99m-400-cs1

Поворотный привод ручной CS1 ВА-99М 400 EKF позволяет управлять автоматическим выключателем ВА-99М издалека - например, через дверцу щита, не открывая её. Это решение применяется там, где важна безопасность и удобство обслуживания: в распределительных пунктах, централизованных системах управления и промышленном оборудовании.

Назначение и область применения

Поворотный привод ручной CS1 ВА-99М 400 EKF используется для удалённого включения и отключения автомата ВА-99М. Он преобразует вращательное движение рукоятки, установленной на двери шкафа, в поступательное перемещение внутреннего механизма выключателя. Подходит для установки в силовые щиты, ящики и шкафы, где требуется доступ к выключателю без вскрытия корпуса - например, в помещениях с повышенными требованиями к безопасности или в условиях частой эксплуатации.

Технические характеристики

• Тип привода: ручной дистанционный
• Совместим с автоматическими выключателями серии ВА-99М EKF
• Управление осуществляется поворотом внешней рукоятки
• Не требует внешнего питания - полностью механический принцип работы
• Изготовлен для монтажа непосредственно на корпусе выключателя

Совместимость и монтаж

Поворотный привод CS1 ВА-99М 400 EKF совместим только с модульными автоматами ВА-99М EKF. Устанавливается вместо стандартной рукоятки на лицевой стороне аппарата. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Снять заводскую рукоятку выключателя;
• Закрепить привод CS1 ВА-99М 400 EKF до фиксации - звук щелчка указывает на правильную посадку;
• Подсоединить выходной вал привода к рукоятке, расположенной на двери шкафа; допускается угол поворота до +-90°.

Обязательно проверьте соответствие габаритов проёмов в двери - рукоятка должна свободно проворачиваться без трения.

Преимущества

• Позволяет выполнять коммутацию без открытия щита - снижает риск поражения током и попадания пыли/влаги внутрь оборудования.
• Надёжная механическая передача - не требует электроэнергии, не выходит из строя при перебоях в сети.
• Легко заменяемый элемент - не влияет на основные функции выключателя ВА-99М.
• Стандартная форма рукоятки обеспечивает узнаваемую визуальную сигнализацию положения (вкл./выкл.).

Ограничения применения

• Не автоматические выключатели других серий - только ВА-99М EKF.
• Не рассчитан на частые циклы включения/отключения более 5–8 раз в час - возможен быстрый износ механизмов.
• Не рекомендован для установки во взрывоопасных средах - отсутствуют соответствующие защиты.
• Не работает в режиме автоматического отключения при КЗ - только ручное управление.

Примеры использования

• Промышленные станки с вынесенным пультом управления - оператор включает/отключает питание через дверцу щита.
• Централизованные системы освещения в офисах и складах - выключение света из одного места без входа в помещение с щитовой.
• Энергообъекты с жесткими нормами БЖ - запрет на открытый доступ к токоведущим частям.

Практические советы

• Перед установкой убедитесь, что ваш выключатель - именно модель ВА-99М 400 A, а не другая мощность или тип исполнения.
• Выбирайте рукоятку с длинной ручкой (не менее 80 мм) - так легче воздействовать даже в перчатках.
• Проверяйте ход рукоятки после сборки: она должна легко поворачиваться и иметь чёткую фиксацию в крайних положениях.
• При использовании в сыром или пыльном месте - регулярно смазывайте соединения специальной силиконовой смазкой, подходящей для электротехники.
• CS1 ВА-99М 400 EKF - не замена электроприводу. Если нужна автоматизация - выбирайте другие аксессуары.
