Привод поворотный ручной CS1 ВА-99М 630 EKF mccb99m-630-cs1

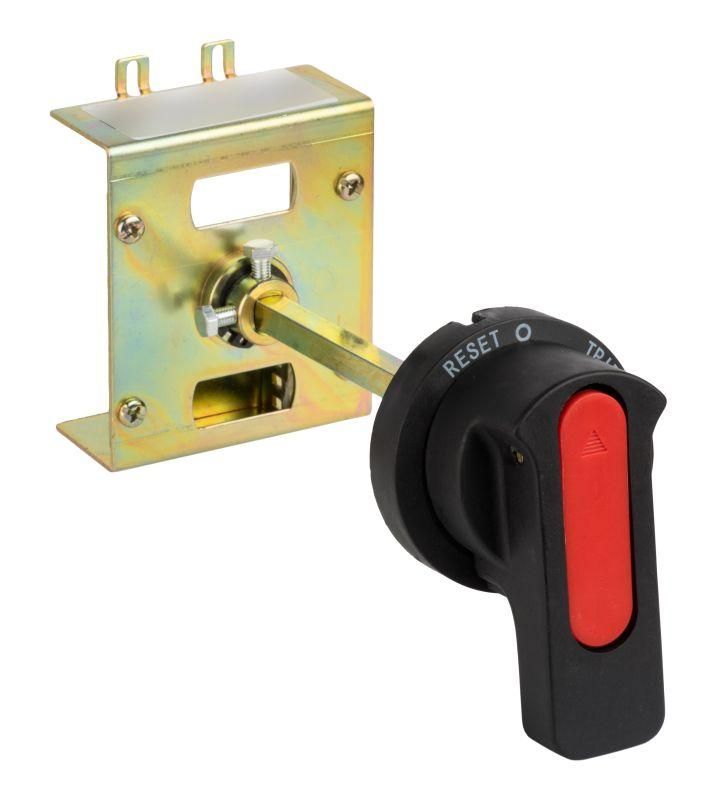

Поворотный привод ручной CS1 ВА-99М 630 EKF позволяет управлять автоматическим выключателем ВА-99М издалека - например, через дверцу щита, не открывая её. Этот элемент используется совместно с выключателями серии ВА-99М от EKF и обеспечивает безопасную и удобную работу в условиях, где требуется минимизировать доступ к токоведущим частям.

Назначение и область применения

Поворотный привод ручной CS1 ВА-99М 630 EKF предназначен для управления автоматическим выключателем ВА-99М дистанционно - через поворотную рукоятку, установленную на внешней стороне двери распределительного устройства. Он преобразует вращательное движение рукоятки в поступательное перемещение механизма выключателя, позволяя включать/выключать цепь без физического контакта с оборудованием внутри шкафа.

Подходит для установки в силовых щитах на предприятиях, в жилых комплексах, на производстве - там, где важно соблюдать требования безопасности и снижать риск случайного воздействия на аппаратуру.

Технические характеристики

• Тип привода: ручной дистанционный
• Совместим с автоматическими выключателями серии ВА-99М EKF номиналом до 630 А
• Не имеет собственной защиты - работает исключительно как механический передатчик движения
• Изготовлен из прочных неметаллических материалов, устойчивых к механическим нагрузкам

Совместимость и монтаж

Поворотный привод ручной CS1 ВА-99М 630 EKF устанавливается непосредственно на лицевую панель автоматического выключателя ВА-99М. Для этого необходимо:

• Убедиться, что выключатель ВА-99М имеет соответствующий крепёжный фланец (стандартный для этой серии)
• Закрепить привод болтами, совпадающими с отверстиями на корпусе выключателя
• Протянуть вал привода через предварительно просверленное отверстие в двери шкафа
• Зафиксировать рукоятку снаружи - она должна свободно поворачиваться без перегрузки

Монтаж выполняется после отключения питания и проверки отсутствия напряжения. Никаких проводов или электронных соединений не требует.

Преимущества

• Обеспечивает безопасное управление выключателем без вскрытия шкафа
• Простой механизм - нет необходимости в обслуживании или замене батарей
• Надёжная механическая связь между рукояткой и контактом выключателя
• Не влияет на коммутационные характеристики самого ВА-99М

Ограничения применения

• Не подходит для автоматизации процессов - только ручное управление
• Не работает с другими сериями выключателей кроме ВА-99М EKF
• Не предназначена для установки во взрывоопасных зонах без дополнительной защиты корпуса
• Не рассчитана на частые циклы включения/выключения - рекомендовано до 5–8 операций в час

Примеры использования

• Щитовая в цеху: оператор включает мощный станок через рукоятку на двери, не подходя к самому автомату
• Жилой дом: электромонтер управляет групповым выключателем освещения из коридора, не открывая этажный щит
• Производственный участок: технологический персонал отключает питание оборудования по протоколу безопасности, не нарушая целостность шкафа

Практические советы

• Перед установкой проверьте, чтобы посадочное место на ВА-99М было чистым и не имело деформаций - иначе привод будет плохо фиксироваться
• Выбирайте длину вала так, чтобы рукоятка находилась на уровне глаз оператора - обычно 1,4–1,6 метра от пола
• Не используйте усилие больше 15 Нм при повороте рукоятки - это может повредить внутренний механизм выключателя
• При эксплуатации в запылённых помещениях регулярно очищайте поверхность рукоятки и входное отверстие в двери - попадание пыли затрудняет вращение
• CS1 ВА-99М 630 EKF - это аксессуар, который нужно заказывать отдельно; он не входит в базовый комплект выключателя ВА-99М
