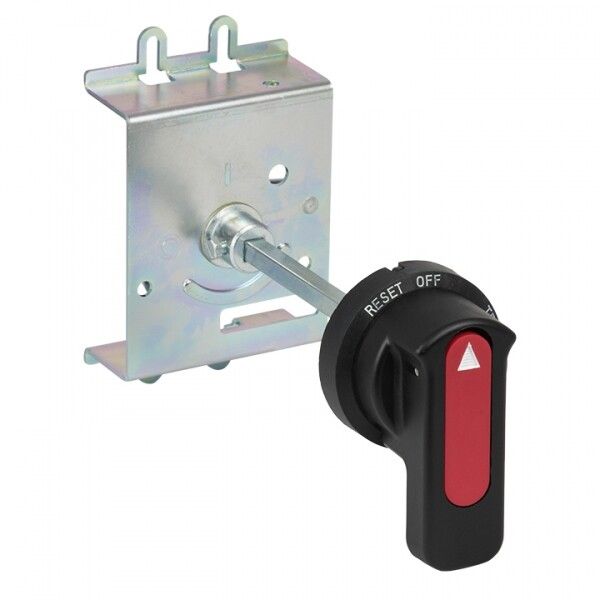

Привод ручной поворотный CS2 для TR AV POWER-1 AVERES EKF mccb-1-CS2-TR-av

Привод ручной поворотный CS2 для TR AV POWER-1 от EKF предназначен для ручного управления выключателем-разъединителем серии Averes, когда автоматический привод недоступен или не требуется. Артикул mccb-1-cs2-tr-av обеспечивает надёжное механическое соединение с основным оборудованием и совместим с монтажом на платформе.

Назначение и область применения

Привод CS2 используется для ручного переключения положения выключателя-разъединителя TR AV POWER-1 вручную - например, при обслуживании, ремонте или отключении питания. Подходит для систем с моторными приводами, где необходим резервный способ управления. Применяется в распределительных устройствах, щитах автоматики, на производствах с высокой степенью автоматизации.

Технические характеристики

• Тип изделия: рукоятка (поворотный привод)
• Вид привода: ручной - требует физического воздействия оператора
• Способ монтажа: на монтажную плату - крепится жестко к поверхности, не требует сверления корпуса выключателя
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм; не предназначена для работы во влажной среде или на улице
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность в закрытых помещениях
• Цвет: черный - соответствует цветовой гамме оборудования серии Averes
• Наличие оси-переходника: да - позволяет адаптировать привод к штоку выключателя без доработок
• Нормативный документ: ГОСТ Р 50030.2-2010 - соответствие требованиям к коммутационным аппаратам низкого напряжения

Совместимость и монтаж

Привод CS2 совместим исключительно с выключателями-разъединителями серии TR AV POWER-1. Монтаж осуществляется на монтажную плату, расположенную на корпусе выключателя. Для установки необходимо:

• Снять фальш-панель выключателя (крепится на винтах)
• Закрепить привод CS2 на плате с помощью предусмотренных крепёжных отверстий
• Подсоединить ось-переходник к валу механизма выключателя - она уже встроена в привод
• Не требует подключения к сети - полностью механический интерфейс

Избегайте монтажа рядом с источниками тепла или в местах с возможностью попадания воды - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

Привод соответствует ГОСТ Р 50030.2-2010, что гарантирует безопасность при ручном управлении силовыми цепями. Конструкция предотвращает случайное включение при нормальной эксплуатации. Климатическое исполнение УХЛ3 позволяет использовать устройство в условиях производственных помещений с контролируемой температурой и влажностью.

Преимущества

• Простая замена - не требует демонтажа всего выключателя
• Фиксированная ось-переходник - исключает люфт и некорректное включение
• Цветовое соответствие - не выбивается из общей эстетики панели Averes
• Надёжное крепление на плате - снижает риск смещения при частом использовании

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от пыли, влаги и агрессивной среды
• Не поддерживает дистанционное или автоматическое управление - только ручной режим
• Совместим только с выключателями TR AV POWER-1 - не универсальный привод
• Не рекомендован для частого циклического использования - рассчитан на редкие операции (обслуживание, аварии)

Примеры использования

• Аварийное отключение двигателя на конвейере при отказе автоматики
• Обслуживание распределительного щита в цеху с постоянной нагрузкой
• Тестирование схемы после монтажа перед запуском системы
• Ручное переведение в положение “отключено” при плановых работах

Практические советы

• Перед установкой проверьте, чтобы вал выключателя был свободен и не заблокирован
• Убедитесь, что монтажная плата плотно прилегает к корпусу - иначе возникнет перекос и затруднённый ход рукоятки
• Не используйте усилие более 15–20 Нм при повороте - это может повредить внутренние механизмы выключателя
• При работе в пыльных помещениях регулярно протирайте рукоятку - даже при IP20 грязь может засорить механизм
• Сохраните инструкцию по сборке TR AV POWER-1 - порядок установки дополнительных элементов важен для сохранения степени защиты
