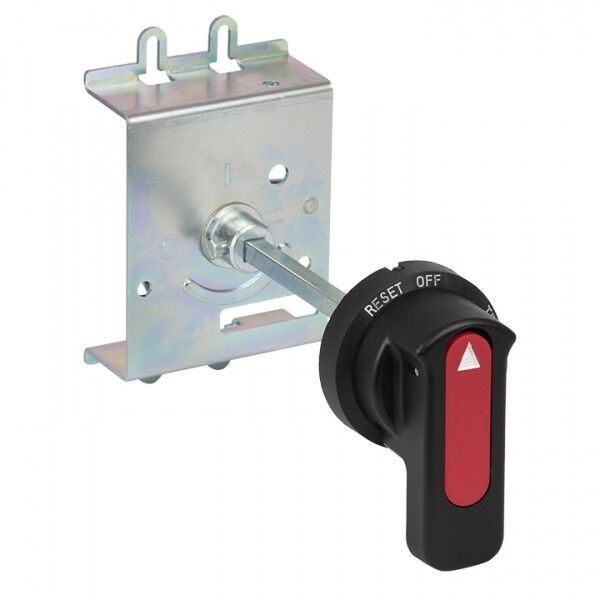

Привод ручной поворотный CS1 AV POWER-4 AVERES EKF mccb-4-CS1-av

Привод ручной поворотный AV POWER-4 CS1 от EKF предназначен для механического управления выключателями-разъединителями и силовыми выключателями серии Averes. Устройство устанавливается на монтажную плату и обеспечивает надёжный ручной привод даже в условиях ограниченного доступа. Артикул mccb-4-cs1-av соответствует стандартному решению для промышленных автоматических систем.

Назначение и область применения

Привод ручной поворотный AV POWER-4 CS1 используется для дистанционного или местного включения/выключения выключателей-разъединителей и силовых выключателей, когда требуется физический контроль над цепью. Подходит для установки в щитах, на стендах и в закрытых камерах, где невозможно использовать электропривод. Применяется в системах с моторными приводами, где важна безопасность оператора и возможность ручного вмешательства.

Технические характеристики

• Тип привода: ручной - требует физического воздействия оператора;
• Тип изделия: рукоятка - поворотный механизм с фиксацией положений;
• Способ монтажа: на монтажную плату - крепится к поверхности выключателя через болтовые соединения;
• Наличие оси-переходника: да - позволяет адаптировать привод к разным типам валов выключателей;
• Степень защиты: IP20 - защищает от контакта с пальцами и твёрдыми предметами >12 мм, но не от воды и пыли;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в помещениях с нормальной влажностью;
• Цвет: черный - совпадает с цветовой гаммой серии Averes;
• Соответствие стандарту: ГОСТ Р 50030.2-2010 - соответствует требованиям к аппаратам низковольтного распределения.

Совместимость и монтаж

Привод AV POWER-4 CS1 совместим с выключателями-разъединителями и силовыми выключателями серии Averes. Монтируется непосредственно на корпус аппарата через монтажную плату. Наличие оси-переходника позволяет использовать привод с разными типами выходных валов, что снижает необходимость замены всего механизма при смене модели выключателя. Для правильной установки проверьте соответствие посадочного отверстия на валу выключателя и переходнику привода. Не используйте усилие более рекомендованного - это может повредить внутренние механизмы выключателя.

Безопасность и стандарты

Привод сертифицирован по ГОСТ Р 50030.2-2010, который регламентирует требования к низковольтным коммутационным аппаратам. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних факторов - поэтому устройство следует устанавливать внутри закрытых щитов. Климатическое исполнение УХЛ3 допускает использование в неотапливаемых помещениях, но не в условиях повышенной запылённости или сырости.

Преимущества

• Интеграция с существующей серией Averes - не требует доработки щита или изменения схемы;
• Оснащение осью-переходником - увеличивает универсальность и снижает количество запасных частей;
• Простая конструкция - минимум элементов, высокая надёжность, малообслуживаемый;
• Чёрный цвет - эстетично сочетается с корпусами выключателей Averes, не выделяется в ряду других устройств.

Ограничения применения

• Не предназначена для работы во влажных, пыльных или открытых средах - из-за IP20 нельзя устанавливать вне щитов;
• Не подходит для автоматизации - не имеет сигнализации, датчиков или интерфейса связи;
• Требует физического присутствия оператора - не может использоваться в удалённых или опасных зонах без доступа персонала;
• Не совместим с выключателями других серий - только с Averes и аналогичными по форме и размеру моделям.

Примеры использования

• Щитовая автоматизация на заводе - управление питанием конвейеров через ручной привод при плановых остановках;
• Энергообъекты с резервированием - ручное отключение питания при отказе системы управления;
• Оборудование с высоким уровнем безопасности - предотвращение случайного включения при обслуживании;
• Аварийные системы - быстрое отключение при возгорании или перегрузке, когда электропривод недоступен.

Практические советы

• Перед установкой убедитесь, что вал выключателя имеет подходящую форму и диаметр - переходник должен плотно садиться без люфта;
• Закручивайте крепёж равномерно - перекос может вызвать затруднённый ход рукоятки;
• Не применяйте смазку на рабочих поверхностях - она притягивает пыль и может нарушить работу механизма;
• Проверяйте состояние привода при каждом техобслуживании - особенно если он часто используется;
• Для условий с риском несанкционированного доступа используйте замок или крышку - сам привод не имеет функции блокировки.
