Выключатель автоматический однополюсный S201 6А C 6кА (S201 C6) | 2CDS251001R0064 ABB

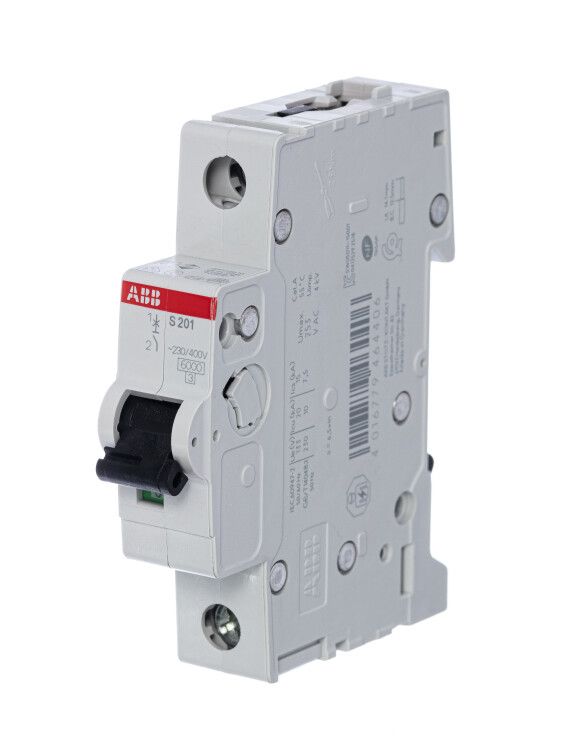

Автоматический выключатель ABB S201 C6 - однополюсный коммутационный аппарат с номинальным током 6 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях. Устройство устанавливается на DIN-рейку, совместимо с проводами до 35 мм2 и соответствует международным стандартам.

Назначение и область применения

Автоматический выключатель ABB S201 C6 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита однофазной сети переменного тока 230 В. Подходит для защиты освещения, розеточных групп, маломощных приборов и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальное напряжение: 230 В (AC/DC) - рабочее напряжение цепи; максимальное напряжение изоляции - 440 В;
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия на цепь;
• Поперечное сечение провода: 0,75–35 мм2 - можно подключать медные провода от тонких до мощных;
• Частота: 50/60 Гц - работает в сетях России и Европы;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от –25 C до +55 C - допустимый диапазон для помещений с контролируемым микроклиматом;
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине DIN-рейки;
• Глубина монтажа: 69 мм - требует достаточного места внутри щита;
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с невысокой влажностью;
• Нормативы: МЭК/EN 60898-1 (бытовое применение), МЭК 60947-2 (промышленное применение).

Совместимость и монтаж

Выключатель ABB S201 C6 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до фиксации. Для демонтажа - оттяните защёлку отверткой через специальное отверстие. Клеммы позволяют зажимать одножильные и многожильные провода сечением 0,75–35 мм2 без предварительной обжимки. Рекомендуется использовать крестовую отвертку для затяжки винтов с моментом около 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК/EN 60898-1 и МЭК 60947-2, что гарантирует соответствие европейским и российским нормам безопасности. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Изделие не имеет открытых контактов - безопасно при обслуживании щита при отключенном питании.

Преимущества

• Надёжная двойная защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные КЗ;
• Широкий диапазон сечений проводов - удобен при использовании как тонких кабелей, так и силовых линий;
• Поддержка AC/DC - возможна установка в цепях постоянного тока (при соблюдении условий по напряжению);
• Возможность установки дополнительных модулей (блокировки, сигнализации, дистанционного управления) благодаря наличию креплений;
• Совместимость со всей серией ABB S200 - легко заменить или дополнить другими автоматами в одном щите.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 не защищает от воды и пыли;
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели, сварочные аппараты) - лучше выбрать “D”;
• Не рекомендован для цепей с постоянным током выше 230 В - хотя формально поддерживается DC, производитель не гарантирует долговременную работу при повышенных значениях;
• Требуется минимум 69 мм глубины в щите - не подходит для узких или старых шкафов;
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Коммутация осветительных цепей с энергосберегающими лампами и LED-светильниками;
• Защита маломощных насосов, вентиляторов, систем автономного отопления;
• Вводной или групповой автомат в распределительном щите дома или производственной линии;
• Дополнение в составе комплексной системы защиты с УЗО и дифавтоматами.

Практические советы

• Выбирая автомат ABB S201 C6, проверьте, что суммарная мощность подключённых устройств не превышает 1,4 кВт (P = U × I = 230 В × 6 А);
• При подключении многожильных проводов используйте наконечники - это повысит надёжность контакта и продлит срок службы;
• Не устанавливайте этот автомат вместо УЗО - он не защищает от утечек тока на землю;
• Если в цепи есть оборудование с высоким пусковым током (более 10×Iн), выберите модель с характеристикой D;
• Перед заменой всегда отключайте питание - даже при выключенном положении рычага ток может проходить через другие пути;
• При сборке щита оставляйте свободное место рядом - это упростит будущий ремонт или замену.
