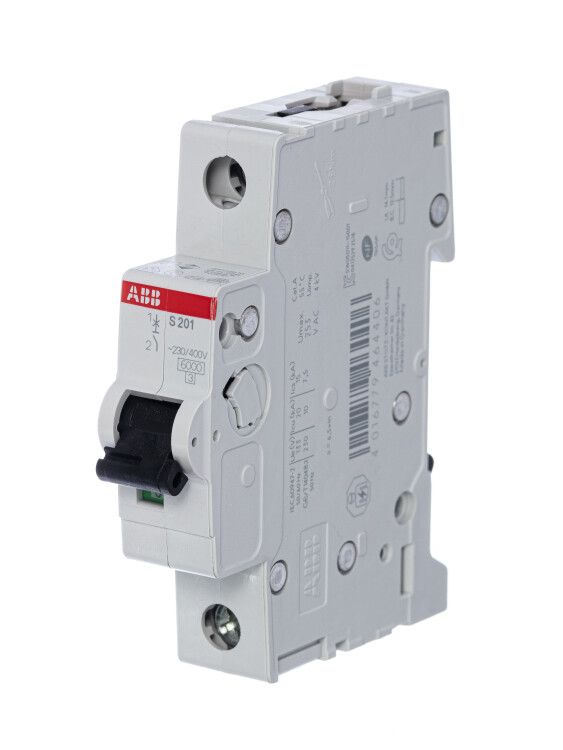

Автоматы S201

Модульные автоматические выключатели серии S201 предназначены для установки на DIN-рейку в распределительных щитах. Обеспечивают защиту электрической сети от перегрузок и коротких замыканий.

Как выбрать

Основные параметры, определяющие соответствие автомата вашей электропроводке:

• Номинальный ток: должен соответствовать сечению провода и нагрузке линии. Завышение тока снижает защиту, занижение вызывает ложные отключения.
• Характеристика срабатывания: определяет чувствительность к пусковым токам. «C» — универсальная, «B» — более чувствительная, подходит для старых сетей и маломощных потребителей.
• Количество полюсов: однофазная сеть требует однополюсного или двухполюсного автомата. Двухполюсный обеспечивает полное отключение фазы и нуля, повышая безопасность.
• Сечение подключаемых проводников: все представленные модели поддерживают диапазон 0.75–35 мм², что покрывает большинство бытовых случаев.

Выбор по характеристикам

По характеристике срабатывания: B vs C

Автоматы с характеристикой «B» срабатывают при более низких кратностях тока (3–5×In), что делает их предпочтительными для линий с высоким удельным сопротивлением (например, старые дома, длинные трассы). Меньшая инерционность помогает избежать повреждений оборудования. Автоматы с характеристикой «C» (5–10×In) лучше подходят для линий с активной нагрузкой и небольшими пусковыми токами. На практике «C» чаще используется в новых домах, но в условиях слабой сети может не успеть сработать при КЗ.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10]

По количеству полюсов: однополюсные и двухполюсные

Однополюсные автоматы (1P) отключают только фазный провод, нулевой остаётся подключённым. Это стандартное решение для внутренних групповых линий при наличии общего УЗО или двухполюсного вводного автомата. Двухполюсные (2P) обеспечивают гальваническую разрывную связь и по фазе, и по нулю — требуется при отсутствии общей защиты, в системах TN-C или при повышенных требованиях к безопасности. Цена выше, но уровень контроля — полный.

Товары: [3] [4] [5] [11] [12] [1] [2] [6] [8] [9] [10] [13] [14] [15]

По номинальному току: от 1А до 63А

Подбор тока зависит от типа нагрузки и сечения кабеля. Например, 1–3А — для освещения с преобразователями; 6–10А — розеточные группы малой мощности; 16–20А — основные розетки; 25–32А — водонагреватели; 50–63А — вводные линии или мощные двигатели. Все автоматы имеют одинаковую отключающую способность 6 кА, что достаточно для квартир, но недостаточно для близости трансформаторных подстанций.

Товары: [7] [8] [3] [4] [2] [6] [5] [11] [12] [9] [10] [13] [14] [15]

Выбор по бюджету

Бюджетные решения

На нижней границе цены находятся модели с меньшим номиналом (6–16 А) и базовым набором данных. Они полностью работоспособны, но могут иметь менее удобный зажим проводов или отсутствовать дополнительные технические данные (например, импульсное напряжение). Подходят для временных решений или второстепенных линий, где важна минимальная стоимость. При этом сохраняется совместимость с DIN-рейкой и стандартные параметры защиты.

Товары: [9] [10] [4] [3] [1]

Средний сегмент

В этой категории — наиболее популярные номиналы (10–25 А) с полным комплектом информации и стабильными контактными группами. Отличаются наличием указания сечения проводника, улучшенной маркировкой и часто — лучшей сборкой механизма. Оптимальны для постоянного использования в жилых и офисных помещениях. Сохраняют баланс между стоимостью и эксплуатационной надёжностью.

Товары: [2] [6] [5] [13] [15] [14]

Высокий ценовой сегмент

Дорогие модели — это либо высокие номиналы (50–63 А), требующие усиленной конструкции, либо двухполюсные исполнения, где цена естественно выше из-за удвоенного количества контактов и механизмов. Также среди них встречаются устройства с расширенной информацией по изоляции (до 440 В), что важно для сетей с нестабильным качеством питания. Такие автоматы целесообразно использовать на вводе или в ответственных участках, где отказ недопустим.

Товары: [11] [12] [14] [15]

Выводы

Если нужен автомат для точечного света с LED-блоками — рассмотрите [7] или [8] с характеристикой C. Для старых домов с большой длиной линии — [1] или [2] с характеристикой B. Однополюсных автоматов хватит при условии общей защиты — например, [9] или [10]. Если требуется полное отключение, особенно на вводе — смотрите двухполюсные: [13] (6A), [15] (10A), [14] (16A). Для мощных приёмников (бойлер, станок) — [5] (25A) или выше — [11] [12]. Главное — чтобы номинал соответствовал сечению кабеля и был согласован с другими уровнями защиты.
