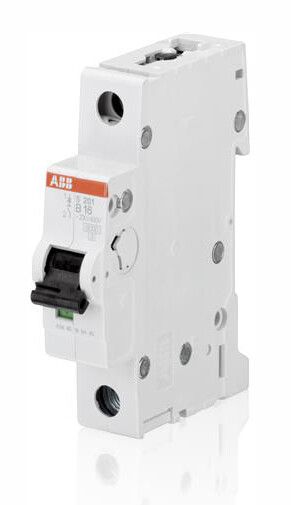

Выключатель автоматический однополюсный S201 10А B 6кА (S201 B10) | 2CDS251001R0105 ABB

Автоматический выключатель ABB S201 - однополюсный коммутационный аппарат с номинальным током 10 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и промышленных систем переменного и постоянного тока, работает в широком диапазоне температур.

Назначение и область применения

Выключатель автоматический ABB S201 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, предотвращая повреждение проводки и оборудования. Применяется в распределительных щитках жилых домов, офисов, производственных объектов и других местах с сетями до 230 В переменного и постоянного тока. Подходит для защиты освещения, розеточных групп, маломощных двигателей и другого бытового и промышленного электрооборудования.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 10 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой нагрузки (например, освещение, электроника)
• Номинальное напряжение: 230 В
• Номинальное напряжение изоляции: 440 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Тип напряжения: AC/DC - работает как в сети переменного, так и постоянного тока
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Сечение подключаемого провода: 0,75–35 мм2 - совместим с медными проводами любого распространённого сечения
• Модульная ширина: 1 модуль (17,5 мм) - занимает мало места в щите
• Глубина монтажа: 69 мм - требует достаточного внутреннего пространства в щитке
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Рабочая температура: от –25 C до +55 C - подходит для холодных и жарких помещений
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термические и электродинамические воздействия
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Частота: 50 Гц - оптимизирован для стандартной сети России и стран СНГ
• Климатическое исполнение: УХЛ3.1 - предназначен для работы в условиях умеренного и холодного климата, в закрытых помещениях
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги

Совместимость и монтаж

Выключатель автоматический ABB S201 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация происходит с помощью пластиковой защёлки снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы сверху и снизу. Рекомендуется использовать гибкие многожильные или одножильные медные провода сечением от 0,75 до 35 мм2. Перед затяжкой проверьте надёжность зажима - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует соответствие требованиям безопасности, надёжности и долговечности. Конструкция исключает доступ к токоведущим частям при установленном положении, что соответствует классу защиты IP20. Класс токоограничения 3 и высокая отключающая способность обеспечивают защиту от опасных последствий короткого замыкания.

Преимущества

• Надёжная работа благодаря двойному расцеплению: тепловому (при длительной перегрузке) и магнитному (при коротком замыкании)
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений
• Поддержка как переменного, так и постоянного тока - универсальность для различных типов нагрузок
• Простой и быстрый монтаж на DIN-рейку
• Возможность установки дополнительных модулей (например, блокировок, сигнализации)
• Совместимость со всей серией ABB S200 - можно собирать комплексные решения в одном щите

Ограничения применения

• Не предназначен для открытых площадок или влажных помещений - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не рекомендован для защиты мощных промышленных двигателей - для них требуется характеристика C или D
• Не следует использовать в цепях с частыми пусками (более 10 раз в час) - это сокращает срок службы контактов
• Не подходит для цепей выше 230 В - максимальное рабочее напряжение 230 В, хотя изоляция рассчитана на 440 В
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире
• Отключение светильников в коридоре или на лестнице
• Щитовая защита насосов, вентиляторов, малых станков
• Распределительный щит в мастерской, гараже, складе
• Комбинирование с УЗО в щитке для полноценной защиты человека и оборудования

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (10 А) соответствует сечению провода - для 10 А минимум 1,5 мм2, лучше 2,5 мм2
• При сборке щита используйте одинаковые автоматы одной серии (ABB S200) - это упрощает обслуживание и замену
• Перед первым включением проверьте, что рычажок свободно перемещается - заедание указывает на брак
• Не устанавливайте рядом с источниками тепла (печи, радиаторы) - перегрев влияет на точность срабатывания
• Для увеличенной надёжности в промышленных условиях применяйте этот выключатель вместе с УЗО и разрядниками
• При замене старого автомата - обязательно отключите питание и проверьте отсутствие напряжения тестером
