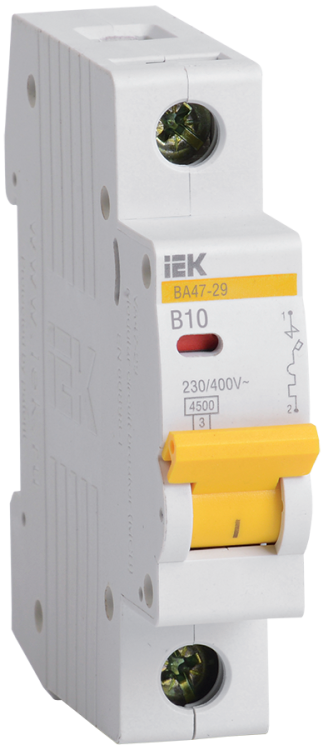

Выключатель автоматический однополюсный ВА47-29 10А B 4,5кА KARAT | MVA20-1-010-B IEK

Автоматический выключатель модульный однополюсный 10А 4,5кА тип B ВА47-29 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для бытовых, так и для промышленных сетей, обеспечивает надёжную работу при температурах от -40 до +50 C и монтируется на DIN-рейку. Артикул mva20-1-010-b соответствует стандартным требованиям ГОСТ Р 50345.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает групповые и распределительные цепи переменного тока с номинальным напряжением 230 В. Применяется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, магазинов и производственных помещений. Подходит для защиты освещения, розеточных групп, маломощного оборудования - всего того, где требуется автоматическая отсечка при аварии.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой техники и освещения
• Количество полюсов: 1
• Тип тока: переменный (AC), частота 50 Гц
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Диапазон рабочих температур: от -40 до +50 C
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с повышенной влажностью
• Количество модулей: 1 (стандартная ширина для монтажа на DIN-рейку)
• Глубина монтажа: 73,6 мм
• Срок службы: 15 лет

Совместимость и монтаж

Выключатель ВА47-29 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж не требует специальных инструментов - фиксируется защёлкой. Оба входных зажима позволяют подключить как гибкий многожильный провод, так и жесткий одножильный. Для удобства сборки шины можно подсоединить двумя способами: через шину FORK (параллельное питание нескольких автоматов) или PIN (последовательное соединение). Индикатор положения контакта показывает состояние аппарата: “I” - включен, “O” - выключен.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует безопасность при работе в сетях с максимальными токами КЗ до 4,5 кА. Класс токоограничения 3 позволяет быстро гасить дугу, снижая риск повреждения проводки. IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания влаги - не применяйте во влажных помещениях без корпуса.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Улучшенная дугогасительная камера - снижает риск возгорания при отключении
• Насечки на зажимах обеспечивают прочное и низкотемпературное соединение с проводом
• Эргономичная рукоятка легко управляема даже в перчатках
• Поддержка двух типов шин (FORK и PIN) - упрощает организацию распределения энергии
• Широкий температурный диапазон - работает в неотапливаемых помещениях и на улице внутри щитов

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 230 В - не используйте в трёхфазных системах без правильного подбора полюсов
• IP20 не допускает установку в условиях повышенной влажности (ванная, бассейн, уличные щиты без герметизации)
• Не подходит для защиты мощных двигателей - для них нужна характеристика C или D
• Максимальное сечение кабеля 25 мм2 - не подходят для силовых линий свыше 50–70 А
• Не имеет функции дистанционного управления - нельзя удалённо отключить без дополнительных устройств

Примеры использования

• Защита группы розеток в квартире
• Отключение света в коридоре или на лестнице
• Щитовая защита в офисном здании для компьютерных и оргтехнических цепей
• Групповое отключение в мастерской для электроинструментов
• Входной автомат в щите дома при наличии основного автомата большего номинала

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - для 10 А оптимально 2,5 мм2 медного провода; 4 мм2 - при длинных участках
• При использовании шины FORK убедитесь, что она совместима с зажимами IEK - не все шины одинаково плотно фиксируются
• Не затягивайте зажимы слишком сильно - насечки уже обеспечивают хорошее соединение, переусиливать можно повредить пластик
• Если планируете монтаж в холодном помещении (гараж, чердак), учтите, что при температуре ниже -40 C срок службы может снизиться
• Для обслуживания щита - используйте индикатор положения: он сразу покажет, какой автомат сработал
• При замене старого автомата - проверьте глубину монтажа (73,6 мм): новый должен полностью войти в щит без зазора
