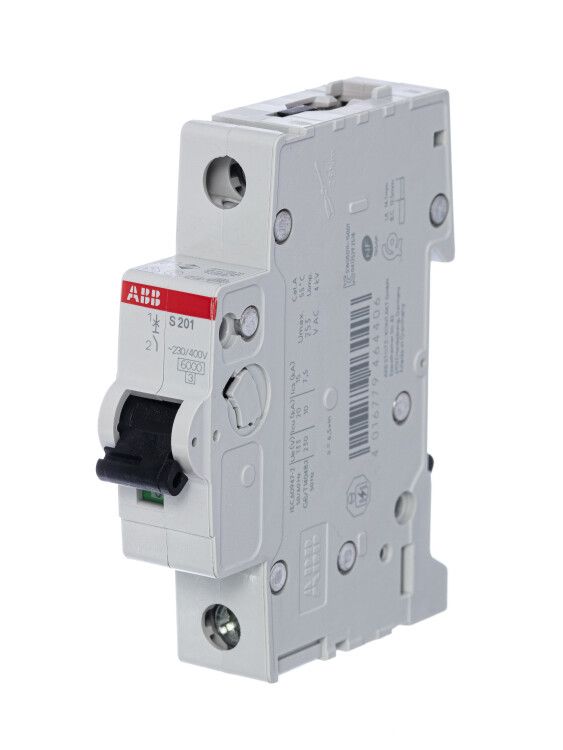

Выключатель автоматический S201 25А C 6кА ABB 2CDS251001R0254

Автоматический выключатель ABB S201 C25 6кА - однополюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в жилых, офисных и промышленных объектах. Устройство сочетает надежность, компактность и соответствие международным стандартам.

Назначение и область применения

Автоматический выключатель ABB S201 C25 6кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, предотвращая повреждение проводки и оборудования. Применяется в бытовых и промышленных сетях переменного и постоянного тока до 230 В. Часто устанавливается в щитках квартир, частных домов, производственных линий, осветительных систем и малой энергооборудования.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 25 А
• Номинальное напряжение: 230 В (AC/DC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, двигатели малой мощности)
• Сечение подключаемого провода: 0,75–35 мм2 - совместим с медными проводами большинства распространённых сечений
• Номинальное напряжение изоляции: 440 В - повышенная изоляция для безопасности при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от –25 C до +55 C - подходит для неотапливаемых помещений, чердачных и технических этажей
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что продлевает срок службы подключенного оборудования
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, где возможны значительные переходные процессы
• Частота: 50–60 Гц - работает в сетях России и Европы
• Ширина модуля: 18 мм (1 модуль)
• Глубина монтажа: 69 мм - требуется свободное пространство в щите
• Исполнение: стационарное - не предназначено для перемещения или частого демонтажа
• Климатическое исполнение: УХЛ3.1 - допустимо применение в условиях умеренного и холодного климата с контролируемой влажностью

Совместимость и монтаж

Выключатель ABB S201 C25 6кА монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его в нижнюю часть рейки, затем нажать сверху до фиксации. Для снятия - оттяните защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, без перекоса. Максимальное сечение - 35 мм2, минимальное - 0,75 мм2. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке. Совместим со всеми устройствами серии S200, включая дифференциальные автоматы и реле контроля напряжения.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует проверенную безопасность, точность срабатывания и долговечность. Класс токоограничения 3 и степень защиты IP20 обеспечивают соответствие требованиям к электроустановкам в помещениях с уровнем загрязнения 3 (обычные условия: пыль, влага в допустимых пределах).

Преимущества

• Надежное двойное расцепление: тепловое - для длительной перегрузки, магнитное - для мгновенного короткого замыкания
• Удобная визуальная индикация положения: рычажок четко показывает состояние “ВКЛ” / “ВЫКЛ” / “ТРИП”
• Поддержка широкого диапазона сечений проводов - не требует адаптеров или переходников
• Совместимость с аксессуарами ABB: можно установить дополнительные контакты, расцепители, блокировки
• Произведена в соответствии с европейскими стандартами качества - высокая отказоустойчивость даже при частых срабатываниях

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги, пыли и внешних воздействий
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели >5 кВт); лучше использовать характеристику D
• Не предназначен для частого ручного включения/выключения - не является рубильником
• Не используется в цепях постоянного тока выше 230 В - максимальное напряжение DC ограничено
• Не подходит для установки в открытых, сырых или пыльных местах без дополнительной защиты

Примеры использования

• Защита группы розеток в квартире (до 25 А нагрузки)
• Отдельная защита освещения в офисе или цеху
• Щитовая защита насосов, вентиляторов, компрессоров малой мощности
• Контур питания станков с умеренной пусковой нагрузкой
• Распределительный щит в гараже, ангаре, на даче

Практические советы

• Перед установкой проверьте, чтобы суммарная нагрузка на группу не превышала 25 А - иначе будет частое срабатывание
• При подключении многожильных проводов используйте наконечники типа НШВИ - это исключит плохой контакт и нагрев
• Не забывайте про заземление: автомат не защищает от пробоя на корпус, только от перегрузок и КЗ
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику (C) и номинал (25 А)
• Проверяйте глубину щита: ABB S201 C25 6кА требует минимум 69 мм свободного места
• Если нужна удаленная сигнализация срабатывания - выбирайте модель с дополнительным контактом (например, ABB S201-C25+AO)
