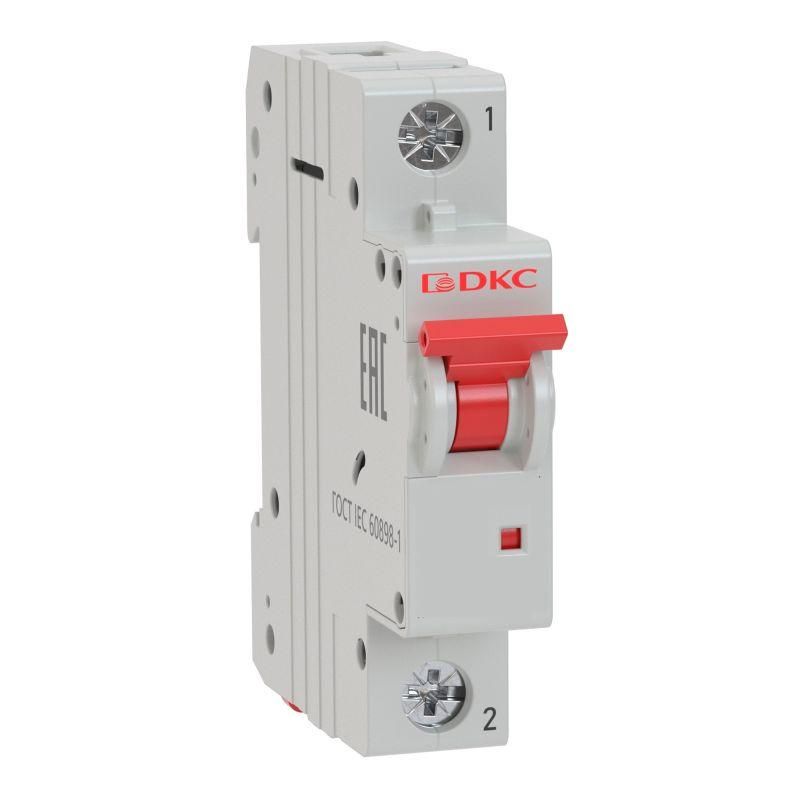

Выключатель автоматический однополюсной YON MD63-1C25-6 6kA | DKC ДКС

Автоматический выключатель модульный однополюсной 25А 6кА характеристика C от бренда YON (группа DKC), артикул md63-1c25-6 - устройство для защиты бытовых и промышленных сетей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах управления и распределительных устройствах.

Назначение и область применения

Автоматический выключатель модульный однополюсной 25А 6кА характеристика C используется для защиты однофазных электрических цепей с рабочим напряжением до 230 В переменного тока частотой 50 Гц. Он обеспечивает безопасную работу оборудования за счет автоматического отключения при превышении допустимого тока или возникновении короткого замыкания. Применяется в жилых домах, офисах, производственных помещениях - особенно там, где нагрузка имеет высокий пусковой ток: светильники, насосы, компрессоры, малые станки.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может длительно проводить без срабатывания.
• Характеристика расцепления: C - оптимальна для нагрузок со средним пусковым током (например, двигатели, люминесцентные лампы); срабатывает при токе 5–10 кратном от номинала.
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Напряжение: 230 В (рабочее и изоляционное), 4 кВ (импульсное ) - позволяет работать в условиях скачков напряжения.
• Полюса: 1 - управляет одним фазным проводом; нейтральный проводник коммутируется - значит, можно использовать в системах, требующих отключения обоих проводников (при наличии внешнего двухполюсного аппарата).
• Сечение провода: до 25 мм2 - совместим с мощными медными кабелями.
• Ширина: 1 модуль - занимает стандартное место на DIN-рейке.
• Глубина монтажа: 75 мм - требуется свободное пространство внутри щита.
• Температурный диапазон: от –60 C до +40 C - работает даже в холодных помещениях (склады, уличные щитовые).
• Защита IP20: предохраняет от случайного прикосновения к токоведущим частям, но не защищена от воды и пыли - применяется только во внутренних установках.
• Класс токоограничения: 3 - снижает энергию короткого замыкания, повышая надежность всей системы.
• Категория перенапряжений: IV - предназначено для установки на входе электрооборудования, в том числе после счетчиков.
• Степень загрязнения: 3 - рассчитан на использование в помещениях с повышенной запыленностью (производственные цеха).

Совместимость и монтаж

Автоматический выключатель модульный однополюсной 25А 6кА характеристика C монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается легко - зажимается механическими захватами. Для подключения используются винтовые клеммы, поддерживающие провода до 25 мм2. Выключатель совместим с другими изделиями серии МCB от YON/DKC. Возможна установка дополнительных модулей: независимого расцепителя (для удаленного отключения) и вспомогательных контактов (для сигнализации состояния). Эти элементы заказываются отдельно и крепятся справа от основного корпуса.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Категория перенапряжения IV и класс токоограничения 3 обеспечивают соответствие уровню безопасности для главных распределительных щитов. Сертифицирован для работы в сетях TN-S, TN-C-S, TT.

Преимущества

• Поддерживает большие сечения проводов - удобен при подключении силовой сети.
• Характеристика “C” хорошо сочетается с типичными нагрузками в промышленности и ЖКХ.
• Работает при экстремально низких температурах - подходит для необогреваемых помещений.
• Имеет возможность расширения функционала через дополнительные модули.
• Производится в рамках единой серии MCB - гарантирует взаимозаменяемость и унификацию в щите.

Ограничения применения

• Не предназначен для защиты трехфазных цепей - нужен трёхполюсный вариант.
• IP20 исключает использование вне закрытых щитов - нельзя устанавливать на улице или в сырых местах без дополнительной защиты.
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели свыше 5 кВт) - лучше выбрать характеристику D.
• Требуется наличие места глубиной минимум 75 мм в щите - не подходит для компактных корпусов.

Примеры использования

• Щит освещения квартиры - защита группы розеток и света.
• Электрошкаф станка с двигателем 3 кВт - отключение при перегрузке или КЗ.
• Распределительный щит торгового центра - первый уровень защиты перед групповыми автоматами.
• Обогревательный контур в гараже - защита от аварийного нагрева при отказе термореле.

Практические советы

• Выбирая этот автомат, проверьте, что ваша нагрузка не превышает 25 А в обычном режиме - иначе будет ложное срабатывание.
• Если планируете дистанционное отключение - заранее подготовьте независимый расцепитель и смонтируйте его сразу при сборке щита.
• При использовании многожильных проводов используйте наконечники - они увеличат контактную площадь и повысят долговечность соединения.
• Не забудьте про маркировку: каждый автомат должен иметь четко указанную нагрузку и номер цепи.
• Для комплексной защиты параллельно с этим аппаратом стоит предусмотреть УЗО - он не защищает от утечек тока, только от перегрузок и КЗ.
