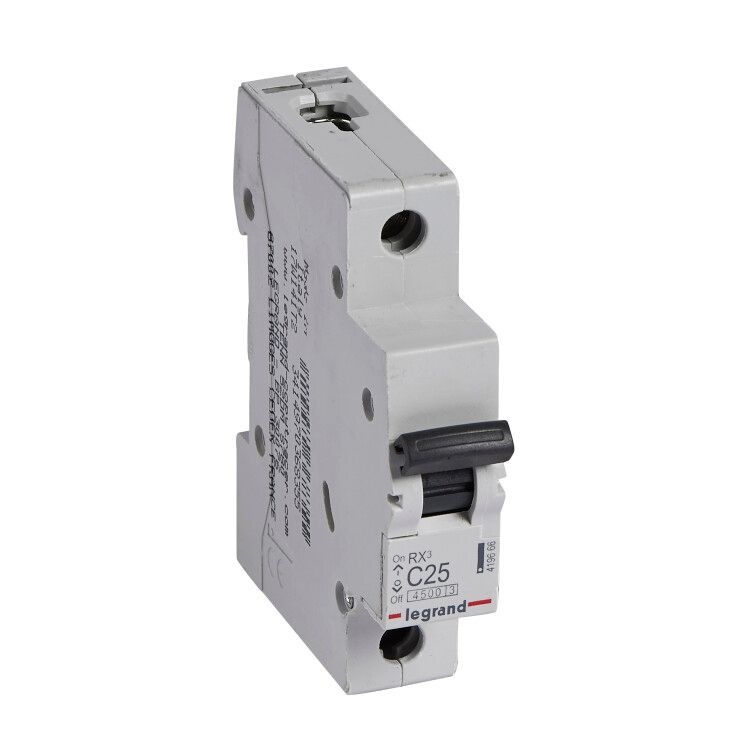

Выключатель автоматический однополюсный RX3 4500 25А C 4,5кА | 419666 Legrand

Автоматический выключатель однополюсный RX3 25 А C 4,5 кА от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство совместимо с DIN-рейкой, рассчитано на бытовые и промышленные сети переменного тока и соответствует требованиям МЭК 60947-2. Артикул 419666 - надёжное решение для монтажа в распределительных щитах.

Назначение и область применения

Автоматический выключатель однополюсный RX3 25 А C 4,5 кА защищает однофазные цепи от повреждений при перегрузках и коротких замыканиях. Подходит для установки в жилых домах, офисах, малых производственных помещениях и других объектах с нагрузкой до 25 А. Применяется в распределительных щитах, где требуется точная и надёжная защита от аварийных режимов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Характеристика срабатывания: C - оптимальна для цепей с умеренным пусковым током (например, освещение, розетки, бытовая техника).
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В (переменный ток), изоляция рассчитана на 400 В.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; применяется только внутри закрытых щитов.
• Модульная ширина: 1 модуль - занимает стандартную ширину 17,5 мм на DIN-рейке.
• Глубина монтажа: 44 мм - требует минимального свободного пространства в щите.
• Рабочая температура: от -25 до +70 C - позволяет использовать в неотапливаемых помещениях, включая подвалы и технические этажи.
• Износостойкость: 10 000 электрических и 20 000 механических операций - гарантирует долгий срок службы даже при частом включении/выключении.
• Нормативный документ: МЭК 60947-2 - соответствие международным стандартам безопасности.

Совместимость и монтаж

Автоматический выключатель RX3 25 А C 4,5 кА монтируется на стандартную DIN-рейку типа TS35. Крепление осуществляется с помощью защёлок, которые фиксируются в двух положениях - для удобства установки и демонтажа. Сечение подключаемого провода - до 25 мм2, что покрывает все распространённые медные жилы в бытовых и промышленных сетях. Для правильного подключения используйте клеммы с плотным зажимом - проверьте затяжку после первого включения.

Безопасность и стандарты

Устройство соответствует стандарту МЭК 60947-2 и имеет класс токоограничения 3, что снижает риск повреждения кабеля при КЗ. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не предназначено для открытой установки. Климатическое исполнение УХЛ4 допускает работу в условиях повышенной влажности и колебаний температуры, характерных для российских условий. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным скачкам напряжения.

Преимущества

• Удобная маркировка на корпусе - легко идентифицировать цепь, метка не стирается со временем.
• Фиксация в двух положениях - упрощает установку и предотвращает самопроизвольное выпадение с рейки.
• Широкий диапазон рабочих температур - можно применять в холодных и жарких помещениях без потери функциональности.
• Высокая износостойкость - служит десятки лет даже при активном использовании.
• Совместимость с другими изделиями серии RX3 - позволяет собирать унифицированные щиты с одинаковым дизайном и качеством.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендуется для цепей с высокими пусковыми токами (например, мощные двигатели) - характеристика C не всегда достаточна, лучше выбрать D.
• Не используется в трёхфазных системах без параллельного монтажа нескольких полюсов - это однополюсное устройство.
• Не подходит для экстремальных условий: взрывоопасных зон, химически агрессивных сред, мест с постоянными вибрациями.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Обеспечение безопасности осветительной цепи в подъезде или складском помещении.
• Щитовая защита для насосов, вентиляторов и другого оборудования с умеренной пусковой нагрузкой.
• Дополнение в существующем щите с уже установленными автоматами серии RX3 - благодаря единым форм-факторам и креплению.

Практические советы

• При проектировании учтите, что RX3 25 А C 4,5 кА - однополюсный, поэтому для двуполюсной защиты (L+N) потребуется два таких автомата или двухполюсный аналог.
• Проверяйте посадочный диаметр клемм - он рассчитан на провода до 25 мм2, но не стоит заведомо использовать более толстый провод, даже если он “влезает” - это нарушает нормы.
• При сборке щита оставляйте минимум 5–10 мм свободного места вокруг автомата - это необходимо для теплоотвода и последующего обслуживания.
• Используйте этикетки на корпусе для маркировки - они не стираются, и это экономит время при диагностике и ремонтах.
• Если в вашем щите много аппаратов, выбирайте продукцию одной серии (например, RX3) - так легче менять, обслуживать и находить нужный элемент.
