Комплект из 4 пломбируемых крышек для винтов - автоматических выключателей DX3 с шириной полюса 1 модуль | 406304 Legrand

Пломбируемые крышки для винтов автоматического выключателя DX3, шаг 1 модуль (комплект 4 шт) от Legrand предназначены для герметичного закрывания регулировочных винтов на автоматах серии DX3, предотвращая случайную или несанкционированную настройку. Комплект из четырёх крышек совместим с однополюсными аппаратами на DIN-рейке и используется как в бытовых, так и в промышленных распределительных щитах.

Назначение и область применения

Эти крышки устанавливаются поверх регулировочных винтов автоматических выключателей серии DX3, чтобы исключить доступ к настройкам тока срабатывания. Они применяются там, где важна безопасность и контроль за работой электрооборудования - например, в жилых домах, офисах, производственных цехах и объектах коммунальной инфраструктуры. Каждая крышка пломбируется после установки, что позволяет фиксировать установленный режим работы аппарата.

Технические характеристики

• Тип изделия: крышка для пломбировки винтов
• Количество элементов в комплекте: 4 штуки
• Количество модулей: 1 (для одного полюса автомата)
• Способ монтажа: крепление на DIN-рейку через корпус автоматического выключателя DX3
• Род тока: переменный (AC)
• Степень защиты IP20: защита от контакта с внутренними частями и предметами более 12 мм, но не против воды и пыли
• Материал: термостойкий пластик
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C и повышенная влажность

Совместимость и монтаж

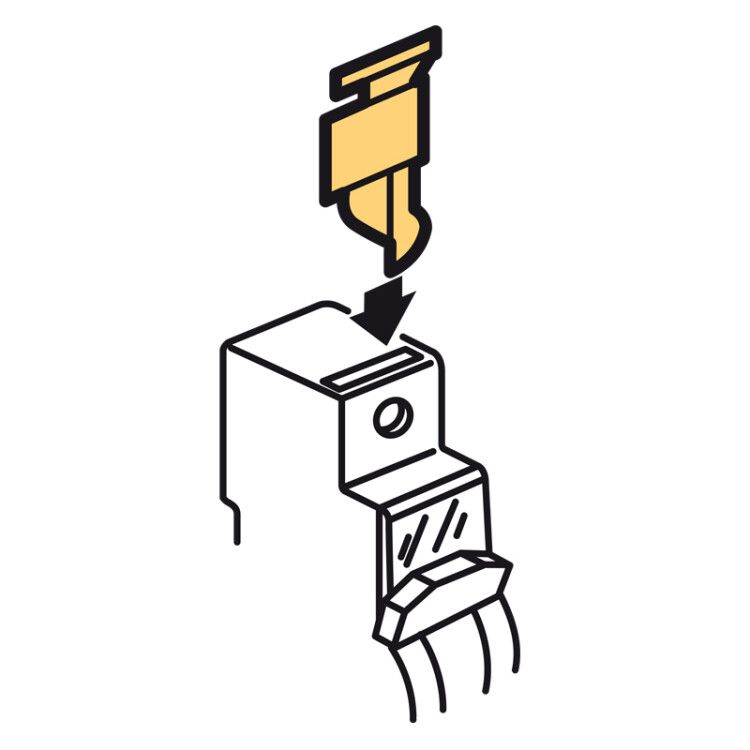

Крышки подходят **только** к автоматическим выключателям серии DX3 от Legrand с одним модулем. Они не совместимы с другими сериями (например, iDPN, Acti9, Easy9). Монтаж выполняется после установки автомата на DIN-рейку: крышка надевается сверху на винт и запечатывается специальной пломбой (не входит в комплект). Для правильной установки необходимо, чтобы винт был полностью затянут, а сам механизм находился в рабочем положении.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования внутри распределительных устройств. Наличие степени защиты IP20 гарантирует, что крышка препятствует случайному прикосновению к токоведущим частям, однако она не обеспечивает защиту от брызг, пыли или внешних воздействий - поэтому её нельзя использовать вне корпуса щита или в условиях высокой запылённости/влажности.

Преимущества

• Физическая блокировка изменения порогов срабатывания - снижает риск аварий из-за неквалифицированной настройки
• Простая установка: не требуют инструментов кроме пломбы
• Цельнолитые конструкция из прочного пластика - долговечны при нормальных условиях эксплуатации
• Подходят для массового применения в типовых проектах с использованием DX3

Ограничения применения

• Не используются с автоматическими выключателями других серий - даже аналогичных по габаритам
• Не обеспечивают защиту от влаги, пыли или химически активных сред - должны применяться только во внутренних помещениях
• Не рассчитаны на работу при температурах ниже −25C или выше +40C
• Не заменяют механические замки или системы управления доступом - служат лишь как первичная пломба

Примеры использования

• Закрытие винтов теплового расцепителя в квартирном щите после проверки энергонадзором
• Защита настроек автоматов на производстве, где требуется постоянство тока срабатывания
• Установка перед вводом в эксплуатацию систем освещения или HVAC в административных зданиях

Практические советы

• Выбирайте крышки сразу при заказе автоматов DX3 - они нужны для каждого полюса, который имеет регулировочные винты
• Обязательно используйте заводские пломбы (например, PLM-Legrand); обычные провода или клей не обеспечивают официальную целостность пломбы
• Проверьте соответствие модели: продукт предназначен именно для DX3 с шагом 1 модуль - другие варианты (например, 2P или 3P) потребуют другую крышку
• Не перегревайте крышки при работе рядом с мощным оборудованием - хотя материал термостойкий, длительное нагревание выше +40C может деформировать форму
