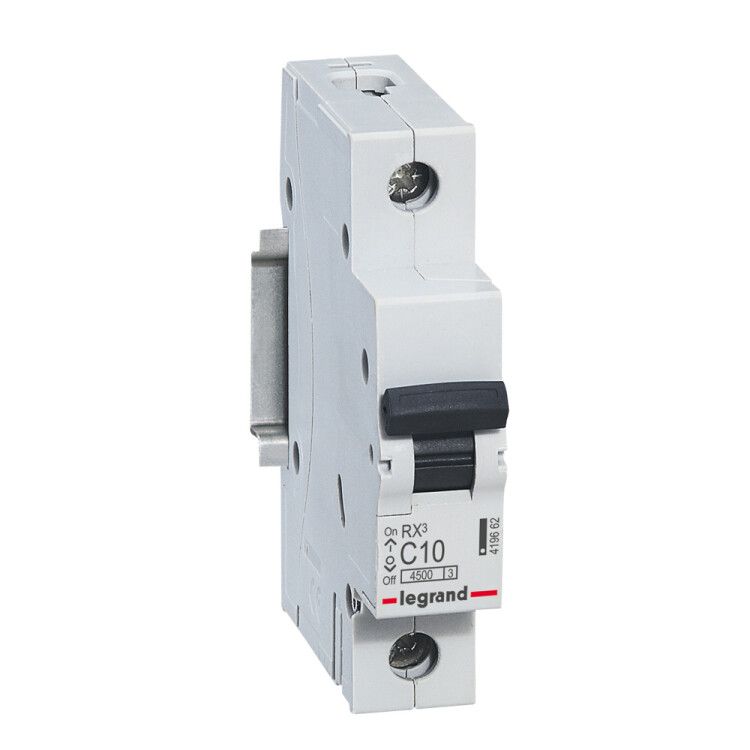

Выключатель автоматический однополюсный RX3 4500 10А C 4,5кА | 419662 Legrand

Автоматический выключатель однополюсный RX3 10 А (C) 4,5 кА от Legrand обеспечивает надёжную защиту бытовых и промышленных сетей от перегрузок и коротких замыканий. Артикул 419662 соответствует серийному решению RX3, предназначенным для стационарной установки на DIN-рейку.

Назначение и область применения

Автоматический выключатель однополюсный RX3 10 А (C) 4,5 кА используется для защиты однофазных электрических цепей переменного тока. Подходит для установки в распределительных щитках жилых домов, квартир, офисов, малых производственных помещений и объектов коммерческого назначения. Предназначен для автоматического отключения питания при возникновении сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может проводить без срабатывания.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как освещение, розеточные группы, насосы, компрессоры.
• Номинальное напряжение: 230 В (максимальное рабочее - 400 В); совместим с сетями 220–240 В, 50/60 Гц.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Класс токоограничения: 3 - быстродействующий выключатель, снижающий энергию КЗ, что повышает безопасность оборудования.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого значения.
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; не предназначена для работы во влажной среде или на улице.
• Ширина модуля: 18 мм - занимает один стандартный модуль на DIN-рейке.
• Глубина монтажа: 44 мм - требуемый свободный объем внутри щита.
• Рабочая температура: от –25 C до +70 C - допустимый диапазон для эксплуатации в большинстве внутренних условий.
• Климатическое исполнение: УХЛ4 - холодный и умеренно влажный климат, в закрытых помещениях без конденсации.
• Норматив: МЭК 60947-2 - соответствие международному стандарту на аппараты низковольтного управления.

Совместимость и монтаж

Автоматический выключатель RX3 10 А (C) 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется с помощью защелок, фиксируемых в двух положениях - для удобства установки и демонтажа даже в плотно заполненных щитах. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 0,5 до 25 мм2. Обеспечивается надёжный контакт без необходимости предварительной подготовки жил (без наконечников). Совместим со всеми изделиями серии RX3 и другими устройствами, соответствующими стандарту IEC 60947-2.

Безопасность и стандарты

Выключатель выполнен в соответствии с требованиями стандарта МЭК 60947-2 и классифицируется как оборудование класса 3 по токоограничению - то есть он быстро ограничивает энергию при аварии, снижая риск повреждения кабелей и другого оборудования. Наличие маркировки, устойчивой к истиранию, гарантирует долговременную идентификацию цепи. Применение в системах с уровнем загрязнения 2 (обычные сухие помещения без пылевых выбросов) исключает необходимость специальной герметизации корпуса.

Преимущества

• Высокая механическая износостойкость - выдерживает до 10 000 операций включения/выключения.
• Удобная система фиксации на DIN-рейке с двойной защелкой - минимизирует риск случайного выпадения.
• Ярко выраженная рычаговая ручка - легко отличается в темноте и при наличии перчаток.
• Подтверждённая термическая и электромагнитная стабильность - работает без ложных срабатываний при колебаниях сети.
• Совместимость с продуктами Legrand и IEK - возможность сборки единых щитов из элементов одной системы.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в местах с возможностью попадания воды - степень защиты IP20 недостаточна.
• Не рекомендуется для защиты мощных двигателей с высоким пусковым током (например, крупные насосы, воздушные компрессоры) - лучше использовать характеристику D.
• Не подходит для многополосных цепей (трёхфазных) - требуется использование трёхполюсных аналогов.
• Работает только с переменным током (AC) - не для постоянного тока (DC).
• Требуется минимальная температура –25 C - не следует применять в необогреваемых помещениях зимой при экстремальных холодах ниже указанного порога.

Примеры использования

• Защита групповой розеточной линии в квартире или офисе.
• Обесточивание светильников в жилом доме при перегрузке.
• Щитовое оборудование в небольшом торговом пункте или мастерской.
• Дополнение в существующих щитах с уже установленными устройствами RX3 - благодаря унифицированной форме и креплениям.

Практические советы

• Выбирайте этот автомат именно для нагрузок с умеренной пусковой характеристикой - такие как LED-освещение, компьютеры, зарядные устройства, бытовая техника.
• Проверьте глубину вашего распределительного щита перед покупкой - необходимо минимум 44 мм свободного места.
• При использовании кабеля сечением выше 10 мм2 убедитесь, что жила правильно затянута - используйте отвертку с плоским лезвием и равномерное усилие.
• Не смешивайте автоматы RX3 с изделиями других серий в одном щите без проверки совпадения шага крепления - хотя формат DIN универсальный, некоторые производители имеют отличающиеся механизмы фиксации.
• Для обслуживания всегда отключайте питание полностью - даже при выключенном автоматах возможно наличие опасного потенциала на входных клеммах.
