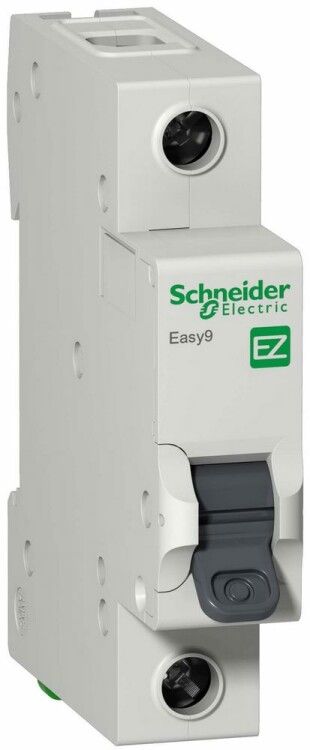

Выключатель автоматический однополюсный EASY 9 10А C 4,5кА | EZ9F34110 Schneider Electric APC

Автоматический выключатель однополюсный 10A C 4,5кА EASY 9 от Шнейдер Электрик предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Артикул ez9f34110 соответствует требованиям ГОСТ Р 50345-2010 и подходит для установки на DIN-рейку в щитках жилых домов и квартир.

Назначение и область применения

Автоматический выключатель однополюсный 10A C 4,5кА EASY 9 защищает однофазные сети переменного тока напряжением до 230 В. Он используется в бытовой электроустановке - для защиты групп освещения, розеток, бытовой техники. Подходит для установки в распределительных щитах многоквартирных и частных домов.

Технические характеристики

• Номинальный ток: 10 А - максимальная нагрузка, которую выключатель может длительно проводить без срабатывания;
• Отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство способно безопасно отключить;
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, люминесцентные светильники, холодильники);
• Номинальное напряжение: 230 В - рабочее напряжение сети; номинальное напряжение изоляции - 500 В;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Количество полюсов: 1 - управляет одним фазным проводником;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого размера;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Глубина монтажа: 45 мм - требуемый зазор внутри шкафа для свободной установки;
• Рабочая температура: от +25C до +60C - допустимый диапазон окружающей среды;
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке (17,5 мм шириной);
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью;
• Степень загрязнения: 2 - предназначено для помещений с невысоким уровнем запыленности и конденсата;
• Категория перенапряжения: IV - обеспечивает защиту от высоких переходных процессов, характерных для входных точек электропитания.

Совместимость и монтаж

Автоматический выключатель однополюсный 10A C 4,5кА EASY 9 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 45 мм глубины в щите. Подключение осуществляется через надёжные клеммы, которые предотвращают случайное попадание жил внутрь корпуса. Максимальное сечение кабеля - 25 мм2, что покрывает большинство бытовых проводов. Выключатель совместим со всеми компонентами серии EASY 9 от Шнейдер Электрик.

Безопасность и стандарты

Автоматический выключатель однополюсный 10A C 4,5кА EASY 9 соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1). Конструкция обеспечивает безопасность при работе: клеммы спроектированы так, чтобы исключить контакт с токоведущими частями даже при неквалифицированном обслуживании. Возможность опломбирования силовых клемм позволяет контролировать целостность подключения и предотвращать несанкционированное вмешательство.

Особенности конструкции

• Ударопрочный корпус изготовлен из усиленного пластика с шестью металлическими заклёпками - повышает механическую прочность;
• Механизм «мгновенного включения» - рычаг легко переводится в положение «ВКЛ» даже при слабом усилии, снижает риск зависания контактов;
• Защита от случайного касания токоведущих элементов - благодаря форме клемм и герметичному дизайну;
• Яркая цветовая маркировка положения рычага - наглядно показывает состояние (ВКЛ/ВЫКЛ).

Преимущества

• Надёжное отключение при перегрузках и КЗ благодаря проверенной технологии расцепителей;
• Простота монтажа и замены - стандартный формат и удобные клеммы;
• Подтверждённая долговечность - серия EASY 9 имеет более 10 лет успешной эксплуатации в РФ;
• Опломбируемость клемм - важна для энергонадзора и контроля качества подключения;
• Совместимость с другими изделиями серии - можно собирать комплексные решения в одном щите.

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей;
• Не подходит для открытых площадок или сырых помещений - степень защиты IP20 не обеспечивает защиту от влаги;
• Не рекомендован для мощных двигателей или оборудования с высоким пусковым током (>10×Iн) - лучше выбрать характеристику D;
• Не работает при температуре ниже –25C - климатическое исполнение УХЛ4 допускает минимальную температуру +25C в режиме работы.

Примеры использования

• Защита группы розеток в комнате или кухне;
• Отдельный автомат для освещения в коридоре или ванной;
• Щиток в квартире - комбинируется с УЗО и другим оборудованием серии EASY 9;
• Домашний щит в частном доме - для защиты бытовых приборов малой и средней мощности.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключаемых устройств не превышает 2,3 кВт (при 230 В и 10 А): P = U × I;
• При использовании кабеля сечением 2,5 мм2 - он полностью соответствует возможностям автомата; для 4 мм2 и выше - проверьте плотность затяжки клемм;
• Не используйте этот автомат для защиты электрокотлов, тепловых насосов или сварочных аппаратов - они требуют характеристики D;
• При сборке щита оставляйте место вокруг него - хотя глубина всего 45 мм, теплоотвод важен для долгой службы;
• Если планируете опломбирование - выбирайте модели с готовыми местами под пломбу, как у ez9f34110.
