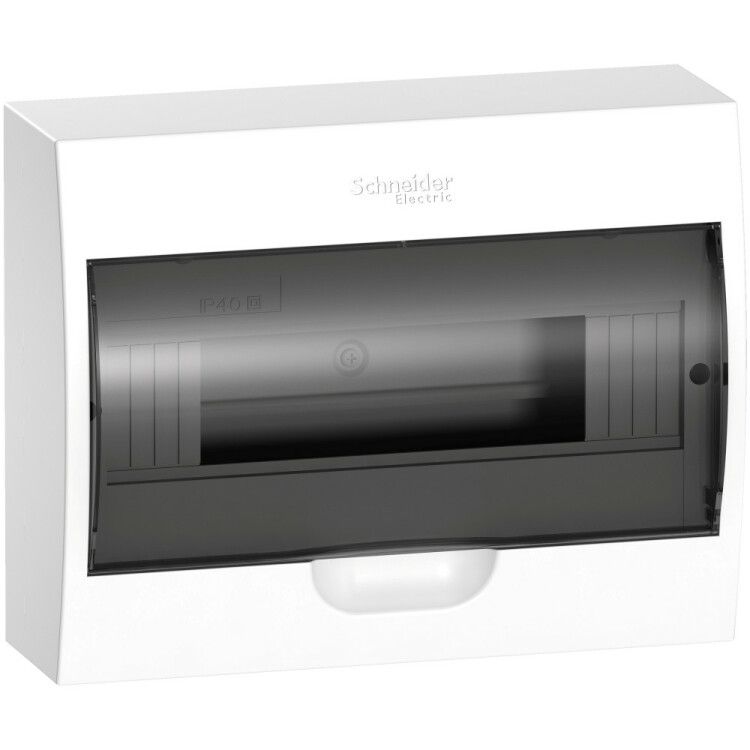

Щит распределительный навесной City9 Box 12 модулей IP40 Systeme Electric EZ9E112S2SRU

Корпус навесной с прозрачной дверью 1 ряд 12 модулей IP40 IK07 63А 2 клеммы от бренда Systeme Electric - это компактный распределительный щиток серии City9 Box для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях. Артикул ez9e112s2sru обеспечивает надёжную защиту оборудования при открытой установке.

Назначение и область применения

Корпус предназначен для сборки распределительных щитов в квартирах, домах, офисах и небольших объектах. Внутрь устанавливаются модульные устройства: автоматы, УЗО, реле напряжения, счетчики и другие элементы стандарта 18 мм. Подходит для замены старых щитков, реконструкции электропроводки и новых проектов. Корпус легко монтируется на стену и защищает внутренние компоненты от случайного контакта.

Технические характеристики

• Количество модулей: 12 (стандарт 18 мм каждый)
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Ударостойкость: IK07 - выдерживает удар энергией до 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Материал корпуса: пластик (поликарбонат), устойчивый к механическим нагрузкам и перепадам температур
• Диапазон рабочих температур: от –5 C до +60 C - подходит для помещений с нормальным микроклиматом
• Количество вводов: 7 - места для подключения внешних кабелей (ввод/вывод)
• Цвет: белый
• DIN-рейка: есть, стандартная, для фиксации модульных устройств
• Тип крышки: закрытого типа с пазом для удобного открывания
• Способ монтажа: открытая установка на стену

Совместимость и монтаж

Корпус полностью совместим с модульными устройствами брендов Systeme Electric и DEKraft. Все стандартные автоматы, УЗО и реле шириной 18 мм устанавливаются без адаптеров. Монтаж выполняется на стену с помощью крепёжных отверстий сзади. Для фиксации используются дюбеля или саморезы - в комплект не входят. Прозрачная дверца может быть установлена слева или справа - достаточно перевернуть крышку перед сборкой. Клеммы на входе - две, для подключения основного питания. Нельзя использовать для наружной установки из-за низкой степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP40 предотвращает доступ к токоведущим частям со стороны твёрдых предметов (например, отвёртки или провода), но не защищает от влаги. Ударостойкость IK07 гарантирует устойчивость к случайным ударам в условиях эксплуатации. Соответствие стандартам IEC 61439-1 и EN 62208 подтверждается сертификацией производителя.

Преимущества

• Прозрачная дверца позволяет контролировать состояние устройств без вскрытия
• Гибкая установка дверцы - можно выбрать сторону открывания под нужды монтажа
• Чётко ограниченное количество вводов (7) снижает риск путаницы при подключении
• Пластиковый корпус не требует заземления и не корродирует
• Высокая совместимость с популярными модульными устройствами - экономия времени при сборке

Ограничения применения

• Не подходит для установки вне помещений - IP40 не защищает от влаги, пыли и осадков
• Нельзя применять в средах с высокой влажностью (баня, подвал без вентиляции)
• Максимальный ток 63 А - не подходит для крупных промышленных объектов или многоквартирных домов с мощными вводами
• Нет встроенной системы заземления - необходимо прокладывать отдельный PE-провод
• Крышка с пазом не предусматривает возможность запирания - не подходит для мест с повышенным уровнем доступа посторонних лиц

Примеры использования

• Электрощиток в однокомнатной квартире - 6 автоматов, 2 УЗО, 1 реле напряжения, 1 счётчик
• Распределительный щит в гараже - управление светом, розетками и сварочным аппаратом
• Обновление старого щита в частном доме - замена на современный, безопасный вариант
• Подключение кабеля от солнечных панелей с УЗО и автоматом защиты

Практические советы

• Перед монтажом проверьте посадочные отверстия - они рассчитаны на стандартные крепления 4–6 мм
• При подключении кабелей используйте кабельные вводы подходящего диаметра - не перегружайте все 7 вводов, чтобы сохранить герметичность
• Для удобства обслуживания располагайте часто используемые устройства (например, УЗО) в центральной части
• Не забудьте проложить отдельный провод заземления (PE) к шине внутри корпуса - он не предусмотрен конструкцией
• При использовании с устройствами DEKraft убедитесь, что их глубина не превышает 80 мм - иначе дверца не закроется
• При необходимости замены дверцы - её можно поменять самостоятельно, просто снимите крепления и переустановите в другую сторону
